Pl-k32, Pl-k50, Pl-k63, Pl-k80, Pl-k120, Pl-k150

PI-k32, PI-k50, PI-k63, PI-k80

PI-k120, PI-k150

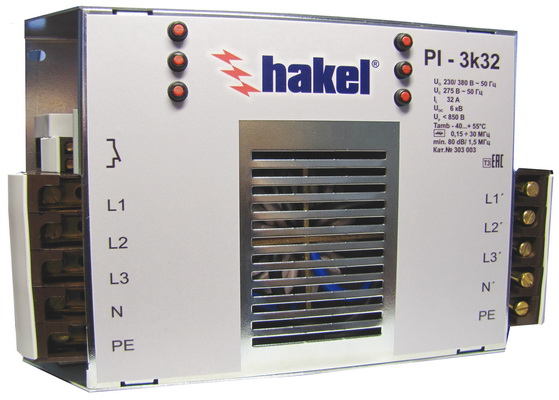

Однофазные помехоподавляющие фильтры со встроенным УЗИП класса III. IN=32, 50, 63, 80, 120, 150 A.

Помехоподавляющие фильтры серии PI-k* со встроенным УЗИП класса III, согласно ГОСТ Р 51992 (МЭК 61643-1-98), предназначены для защиты чувствительного электронного оборудования от высокочастотных помех и импульсных перенапряжений в низковольтных силовых распределительных системах переменного/постоянного тока до 1000 В.

Помехоподавляющие фильтры устанавливаются после УЗИП класса II в распределительные щиты непосредственно возле защищаемого оборудования.

PI-k*, ТУ 3428-002-79740390-2007 – серия однофазных помехоподавляющих фильтров с встроенным УЗИП класса III.

• Предназначены для защиты оборудования в цепях L/N, L/PE, N/PE от высокочастотных помех и импульсных перенапряжений.

• Выпускаются на номинальный рабочий ток IN=32, 50, 63, 80, 120, 150 A, номинальное рабочее напряжение UN= 6, 12, 24, 48, 60, 80, 110, 120, 130, 160, 230 В (AC/DC).

• В конструкции фильтров применяются ферромагнитные сердечники с магнитной проницаемостью μ > 80000.

• Встроенное УЗИП выполнено по двухступеньчатой схеме с использованием варисторов L/N и газонаполненного разрядника N/PE.

• Визуальный контроль рабочего состояния устройств проводится с помощью индикаторов красного цвета. В исправном состоянии индикаторы утоплены, в аварийном - выдвинуты. Для удаленного контроля применяются “сухие” контакты дистанционной сигнализации.

• Фильтры выполнены в металлическом корпусе и могут монтироваться с помощью винтов M4 на монтажную панель или с помощью специального кронштейна на DIN-рейку 35 мм.

• При заказе фильтров в комплекте с кронштейном для крепления на DIN-рейку 35 мм, необходимо указывать требуемое положение устройства по отношению к DIN-рейке – вертикальное (V) или горизонтальное (H) (например, при горизонтальном расположении - PI-k50/DIN/H или при вертикальном расположении - PI-k50/DIN/V).

• Вентиляционные отверстия в корпусе фильтров во время их работы должны быть всегда открыты.

• Защищаемое оборудование рекомендуется присоединять к фильтру с помощью экранированного кабеля.

При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра.

Схемы:

принципиальные схемы помехоподавляющих фильтров

схема подключения фильтров в электрических сетях переменного тока

схема подключения фильтров в электрических сетех постоянного тока

характеристики затухания помехоподавляющих фильтров

визуальная и дистанционная сигнализация рабочего состояния фильтров

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H1

Технические характеристики	PI-k32	PI-k50	PI-k63	PI-k80	PI-k120	PI-k150
Класс УЗИП в соответствии с ГОСТ Р 51992-2002	III	III	III	III	III	III
Вид защиты	L/N, L/PE, N/PE	L/N, L/PE, N/PE	L/N, L/PE, N/PE	L/N, L/PE, N/PE	L/N, L/PE, N/PE	L/N, L/PE, N/PE
Номинальное рабочее напряжение, UN	230 В AC	230 В AC	230 В AC	230 В AC	230 В AC	230 В AC
Макс. длительное рабочее напряжение, UC	275 В AC	275 В AC	275 В AC	275 В AC	275 В AC	275 В AC
Номинальный ток, IN	32 А	50 А	63 А	80 А	120 А	150 А
Номинальный разрядный ток L/N, L/PE, In(8/20)	3 кА	3 кА	3 кА	3 кА	3 кА	3 кА
Номинальный разрядный ток N/PE, In(8/20)	5 кА	5 кА	5 кА	5 кА	5 кА	5 кА
Испытательный импульс L/N, L/PE, Uoc	6 кВ	6 кВ	6 кВ	6 кВ	6 кВ	6 кВ
Испытательный импульс N/PE, Uoc	10 кВ	10 кВ	10 кВ	10 кВ	10 кВ	10 кВ
Уровень напряжения защиты L/N при Uoc, Up	<850 В	<850 В	<850 В	<850 В	<850 В	<850 В
Уровень напряжения защиты L/PE при Uoc, Up	<1500 В	<1500 В	<1500 В	<1500 В	<1500 В	<1500 В
Уровень напряжения защиты N/PE при Uoc, Up	<500 В	<500 В	<500 В	<500 В	<500 В	<500 В
Время срабатывания L/N, tA	< 25 нсек	< 25 нсек	< 25 нсек	< 25 нсек	< 25 нсек	< 25 нсек
Время срабатывания L/PE, tA	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек
Время срабатывания N/PE, tA	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек
Номинал защитного предохранителя	32 A	50 A	63 A	80 A	120 A	150 A
Рабочая температура, υ	-40°C - +55°C	-40°C - +55°C	-40°C - +55°C	-40°C - +55°C	-40°C - +55°C	-40°C - +55°C
Степень защиты в соответствии с ГОСТ 14254	IP 10	IP 10	IP 10	IP 10	IP 10	IP 10
Монтаж	DIN-рейка 35 мм или М4	DIN-рейка 35 мм или М4	DIN-рейка 35 мм или М4	DIN-рейка 35 мм или М4	DIN-рейка 35 мм или М4	DIN-рейка 35 мм или М4
Cечение присоединяемых проводников	10 мм²	25 мм²	25 мм²	25 мм²	35 мм²	35 мм²
Материал корпуса	листовая сталь 0,8 мм	листовая сталь 0,8 мм	листовая сталь 0,8 мм	листовая сталь 0,8 мм	листовая сталь 0,8 мм	листовая сталь 0,8 мм
Cрок эксплуатации	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет
Асимметрическое затухание фильтра
в полосе 0,15-30 МГц	менее 40 дБ	менее 40 дБ	менее 40 дБ	менее 40 дБ	менее 30 дБ	менее 30 дБ
на частоте 4 МГц	менее 80 дБ	менее 80 дБ	менее 80 дБ	менее 80 дБ	менее 80 дБ	менее 80 дБ
Постоянные фильтра
Сх2	М68	М68	М68	М68	2М	2М
Сy2	22 нФ	22 нФ	22 нФ	22 нФ	22 нФ	22 нФ
L	2,2 мГн	2,2 мГн	2,2 мГн	1,4 мГн	1,0 мГн	0,6 мГн
R	820 кОм	820 кОм	820 кОм	820 кОм	820 кОм	820 кОм
Рассевамая мощность при t=20°C	<5 Вт	<7 Вт	<9 Вт	<12 Вт	<20 Вт	<20 Вт
Контакты дистанционной сигнализации
-электрическая прочность	3,75 кВэфф	3,75 кВэфф	3,75 кВэфф	3,75 кВэфф	3,75 кВэфф	3,75 кВэфф
-сопротивление изоляции	2 x 107 Ом	2 x 107 Ом	2 x 107 Ом	2 x 107 Ом	2 x 107 Ом	2 x 107 Ом
-макс. коммутируемый ток	~ 3 A	~ 3 A	~ 3 A	~ 3 A	~ 3 A	~ 3 A
-макс. коммутируемое напряжение	~ 250 В	~ 250 В	~ 250 В	~ 250 В	~ 250 В	~ 250 В
Масса	870 гр.	968 гр.	968 гр.	1033 гр.	1374 гр.	1493 гр.
Номер по каталогу	30 028	30 100	30 200	30 180	30 220	30 230
