Pl-k8, Pl-k16 (DS), Pl-k25 (DS), Pl-k32

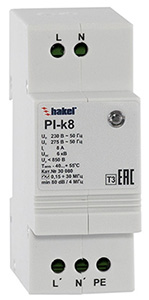

PI-k8

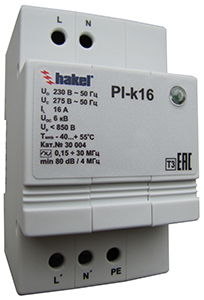

PI-k16

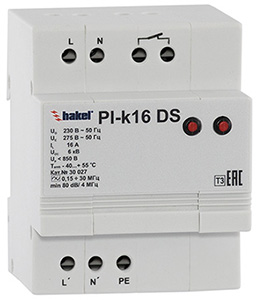

PI-k16 DS

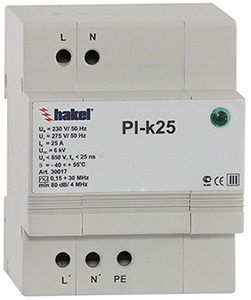

PI-k25

PI-k25 DS

PI-k32

Однофазные помехоподавляющие фильтры со встроенным УЗИП класса III. IN=8, 16, 25, 32 A.

Помехоподавляющие фильтры серии PI-k* (DS) со встроенным УЗИП класса III, согласно ГОСТ Р 51992 (МЭК 61643-1-98), предназначены для защиты чувствительного электронного оборудования от высокочастотных помех и импульсных перенапряжений в низковольтных силовых распределительных системах переменного/постоянного тока до 1000 В.

Помехоподавляющие фильтры устанавливаются после УЗИП класса II в распределительные щиты непосредственно возле защищаемого оборудования.

PI-k* (DS), ТУ 3428-002-79740390-2007 – серия однофазных помехоподавляющих фильтров с встроенным УЗИП класса III.

• Предназначены для защиты оборудования в цепях L/N, L/PE, N/PE от высокочастотных помех и импульсных перенапряжений.

• Выпускаются на номинальный рабочий ток IN=8, 16, 25, 32 A, номинальное рабочее напряжение UN= 6, 12, 24, 48, 60, 80, 110, 120, 130, 160, 230 В (AC/DC).

• В конструкции фильтров применяются ферромагнитные сердечники с магнитной проницаемостью μ > 80000.

• Встроенное УЗИП выполнено по двухступеньчатой схеме с использованием варисторов L/N и газонаполненного разрядника N/PE.

• Визуальный контроль рабочего состояния Pl-k8, 16, 25, 32 проводится с помощью индикатора зеленого цвета. В исправном состоянии индикатор светится.

• Визуальный контроль рабочего состояния Pl-k16, 25 DS проводится с помощью индикаторов красного цвета. В исправном состоянии индикаторы утоплены, в аварийном - выдвинуты. Для удаленного контроля устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

• Защищаемое оборудование рекомендуется присоединять к фильтру с помощью экранированного кабеля.

При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Не соблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра.

Схемы:

принципиальные схемы фильтров Pl-k8, Pl-k16, Pl-k25, Pl-k32

принципиальные схемы фильтров Pl-k16 DS, Pl-k25 DS

схема подключения фильтров в электрических сетях переменного тока

схема подключения фильтров в электрических сетех постоянного тока

характеристики затухания помехоподавляющих фильтров

визуальная и дистанционная сигнализация рабочего состояния

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

применение помехоподавляющих фильтров с встроенными УЗИП класса III

Дополнительные принадлежности:

импульсные разделелительные дроссели серии PI-L*

прибор для диагностики УЗИП TESTER H1

вспомогательный соединительный модуль PR100

Технические характеристики	PI-k8	PI-k16	PI-k16 DS	PI-k25	PI-k25 DS	PI-k32
Класс УЗИП в соответствии с ГОСТ Р 51992-2002	III	III	III	III	III	III
Вид защиты	L/N, L/PE, N/PE	L/N, L/PE, N/PE	L/N, L/PE, N/PE	L/N, L/PE, N/PE	L/N, L/PE, N/PE	L/N, L/PE, N/PE
Номинальное рабочее напряжение, UN	230 В AC	230 В AC	230 В AC	230 В AC	230 В AC	230 В AC
Макс. длительное рабочее напряжение, UC	275 В AC	275 В AC	275 В AC	275 В AC	275 В AC	275 В AC
Номинальный ток, IN	8 А	16 А	16 А	25 А	25 А	32 А
Ток утечки, Ic	2 мА	2 мА	50 мкА	2 мА	50 мкА	2 мА
Номинальный разрядный ток L/N, L/PE, In(8/20)	3 кА	3 кА	3 кА	3 кА	3 кА	3 кА
Номинальный разрядный ток N/PE, In(8/20)	5 кА	5 кА	5 кА	5 кА	5 кА	5 кА
Испытательный импульс L/N, L/PE, Uoc	6 кВ	6 кВ	6 кВ	6 кВ	6 кВ	6 кВ
Испытательный импульс N/PE, Uoc	10 кВ	10 кВ	10 кВ	10 кВ	10 кВ	10 кВ
Уровень напряжения защиты L/N при Uoc, Up	<850 В	<850 В	<850 В	<850 В	<850 В	<850 В
Уровень напряжения защиты L/PE при Uoc, Up	<1500 В	<1500 В	<1500 В	<1500 В	<1500 В	<1500 В
Уровень напряжения защиты N/PE при Uoc, Up	<500 В	<500 В	<500 В	<500 В	<500 В	<500 В
Время срабатывания L/N, tA	< 25 нсек	< 25 нсек	< 25 нсек	< 25 нсек	< 25 нсек	< 25 нсек
Время срабатывания L/PE, tA	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек
Время срабатывания N/PE, tA	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек
Номинал защитного предохранителя	10 A	16 A	16 A	25 A	25 A	32 A
Рабочая температура, υ	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254	IP 20	IP 20	IP 20	IP 20	IP 20	IP 20
Монтаж	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников	2,5-4 мм²	4-6 мм²	4-6 мм²	6-10 мм²	6-10 мм²	6-10 мм²
Материал корпуса	Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса	серый	серый	серый	серый	серый	серый
Cрок эксплуатации	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет
Асимметрическое затухание фильтра
в полосе 0,15-30 МГц	менее 40 дБ	менее 40 дБ	менее 40 дБ	менее 40 дБ	менее 40 дБ	менее 40 дБ
на частоте 4 МГц	менее 80 дБ	менее 80 дБ	менее 80 дБ	менее 80 дБ	менее 80 дБ	менее 80 дБ
Постоянные фильтра
Сх	150 нФ	220 нФ	220 нФ	220 нФ	220 нФ	220 нФ
Сy	22 нФ	22 нФ	22 нФ	22 нФ	22 нФ	22 нФ
L	1,2 мГн	1,8 мГн	1,8 мГн	2,3 мГн	2,3 мГн	2,3 мГн
Рассевамая мощность при t=20°C	<2,2 Вт	<3,5 Вт	<3,5 Вт	<3,5 Вт	<3,5 Вт	<4 Вт
Контакты дистанционной сигнализации
-электрическая прочность			3,75 кВэфф		3,75 кВэфф
-сопротивление изоляции			2 x 107 Ом		2 x 107 Ом
-макс. коммутируемый ток			~ 3 A		~ 3 A
-макс. коммутируемое напряжение			~ 250 В		~ 250 В
Масса	130 гр.	170 гр.	224 гр.	240 гр.	240 гр.	240 гр.
Номер по каталогу	30 080	30 004	30 027	30 017	30 034	30 005
