PROTECTOR MS FULL







    Устройство PROTECTOR MS FULL выполнено в виде сетевого удлинителя с 6-ю сетевыми розетками, подключаемых к распределительной сети с помощью 1,8 м кабеля. PROTECTOR MS FULL по сети питания соответствует УЗИП класса III, согласно ГОСТ Р 51992 (МЭК 61643-1-98). Предназначено для защиты оборудования  от остаточных бросков импульсных перенапряжений по сети питания, телефонной и коаксиальной линиям.   Устанавливаются после УЗИП класса II непосредственно возле защищаемого оборудования.





PROTECTOR MS FULL, ТУ 3428-002-79740390-2007 – комбинированное устройство включающее однофазное УЗИП класса III по сети питания, телефонной и коаксиальной 75 Ом линиям.



• Предназначено для защиты оборудования в цепях L/N, L/PE, N/PE  от остаточных бросков импульсных перенапряжений по сети питания и телефонной и коаксиальной 75 Ом линиям.

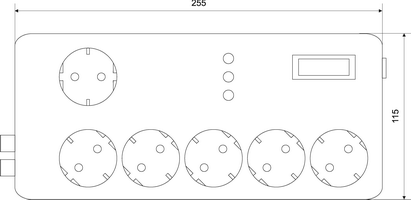

• Выполнено в виде сетевого удлинителя с 6-ю сетевыми розетками.

• Подключение к телефонной линии связи осуществляется посредством разъема RJ12.

• Подключение к коаксиальной линии осуществляется посредством TV-разъема.
• УЗИП по сети питания выпускается на номинальный рабочий ток IN=10 A, номинальное рабочее напряжение UN=230 В.
• Визуальный контроль рабочего состояния УЗИП по сети питания проводится с помощью индикатора зеленого цвета PROTECTED. В исправном состоянии индикатор светится.

• Визуальный контроль наличия напряжения в сети проводится с проводится с индикатора красного цвета POWER. Индикатор светится при наличии напряжения в сети.



cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008







Технические характеристики	PROTECTOR MS FULL
	по сети питания	по телефонной линии	по телевизионной линии
Класс УЗИП в соответствии с ГОСТ Р 51992-2002	III	-	-
Вид защиты	L/N, L/PE, N/PE	линия/линия, линия/PE	линия/PE
Номинальное рабочее напряжение, UN	230 В	170 В	-
Макс. длительное рабочее напряжение, UC	275 В	204 В	72 В
Номинальный ток, IN	16 А	100 мА	0,5 А
Временное перенапряжение  UT, L/N	335 В/5 сек	-	-
Временное перенапряжение  UT, N/PE	1200B/200 мсек	-	-
Номинальный разрядный ток, In(8/20)	2,5 кА	1 кА линия/линия	5 кА линия/PE
Испытательный импульс, Uoc	5 кВ	-	1 кВ/мкс
Уровень напряжения защиты при Uoc, Up	<1500 В (L/N)	<300 В	<300 В
Время срабатывания L/N, tA	< 25 нсек	< 30 нсек	<100 нсек
Номинал защитного предохранителя	16 A	-	-
Рабочая температура, υ	-5°C - +40°C
Степень защиты в соответствии с ГОСТ 14254	IP 20
Монтаж	сетевой удлинитель	RJ12	TV-разъем
Материал корпуса	Polyamide PA6
Цвет корпуса	белый
Cрок эксплуатации	не менее 10 лет
Масса	730 гр.
Номер по каталогу	47 006
