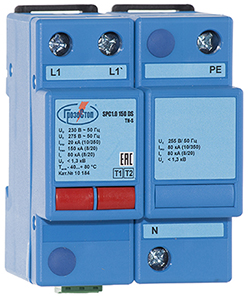

SPC1.0 (DS)

Двухполюсные УЗИП класса испытаний I+II комбинированного типа для сетей с системами заземления типа TN-S, TT и IT. UN=230 В. Iimp(L/N) (10/350) = 12, 20 кА. Iimp(N/PE) (10/350) = 80 кА.

УЗИП серии SPC1.0 (DS) по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011 (МЭК 61643-1-98), а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II. Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

SPC1.0 (DS), ТУ 3428-002-79740390-2007 – серия УЗИП класса I+II на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.

• Предназначены для защиты фазного L/N и нулевого проводов N/PE при воздушном или кабельном вводе в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока.

• Способны отводить импульсы тока Iimp (L/N)(10/350)=12, 20 кА, Iimp (N/PE)(10/350)=80 кА, Imax (L/N)(8/20)= 90, 150 кА.

• Обеспечивают уровень напряжения защиты при Iimp Up<1300 В.

• Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут.

• Применяются в сетях с системами заземления типа TN-S, TT и IT.

• SPC1.0 DS cнабжены контактами дистанционной сигнализации.

УЗИП серии SPC1.0 (DS) отличаются от SPC1 (DS) более мощным разрядником в цепи N-PE способным отводить импульсный ток Iimp(N/PE)(10/350)=80 кА по сравнению с Iimp(N/PE)(10/350)=20 кА в УЗИП серии SPC1 (DS).

УЗИП серии SPC1.0 выпускаются в корпусах Mod.1. Особенностью корпуса Mod.1 является наличие двойных клемм для подключения фазных проводников (L – L’), что позволяет применять схему подключения типа «V»- соединение и использовать провода большего сечения.

Схемы:

принципиальные схемы УЗИП серии SPC1.0 DS

схема подключения для сетей с системой заземления типа TN-S

схема подключения для сетей с системой заземления типа TT

схема подключения для сетей с системой заземления типа IT

визуальная и дистанционная сигнализация рабочего состояния

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса I+II

Дополнительные принадлежности:

импульсные разделелительные дроссели серии PI-L*

прибор для диагностики УЗИП TESTER H1

вспомогательный соединительный модуль PR100

** Внимание! В связи с унификацией модельного ряда УЗИП серии SPC c 01.01.2012 года сняты с производства SPC1.0 60 (DS), SPC1.0 120 (DS).

Технические характеристики	SPC1.0 90 DS	SPC1.0 150 DS
Технические характеристики	SPC1.0 90	SPC1.0 150
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011	I+II	I+II
Вид защиты	L/N, N/PE	L/N, N/PE
Номинальное напряжение системы, Uо	230/325 В АС/DC	230/325 В АС/DC
Макс. длительное рабочее напряжение, UC	275/385 В АС/DC	275/385 В АС/DC
Импульсный ток Iimp(10/350), L/N	12 кА	20 кА
Импульсный ток Iimp(10/350), N/PE	80 кА	80 кА
Коммутируемый заряд Q, L/N	6 A×сек	10 A×сек
Коммутируемый заряд Q, N/PE	10 A×сек	10 A×сек
Удельная энергия W/R, L/PE	36 кДж/Ом	100 кДж/Ом
Удельная энергия W/R, N/PE	100 кДж/Ом	100 кДж/Ом
Временное перенапряжение UT, L/N	335 В / 5 сек	335 В / 5 сек
Временное перенапряжение UT, N/PE	1200 В / 0,2 сек	1200 В / 0,2 сек
Уровень напряжения защиты при Iimp, Up	<1,3 кВ	<1,3 кВ
Максимальный разрядный ток Imax(8/20)	90 кА	150 кА
Номинальный разрядный ток In(8/20)	50 кА	80 кА
Номинал защитного предохранителя	315 A gG	315 A gG
Номинал защитного предохранителя при "V" - соединении	63 A gG	63 A gG
Допустимый ток короткого замыкания, Ip	80 кА	80 кА
Рабочая температура, υ	-40°C - +80°C	-40°C - +80°C
Время срабатывания tA, L/N	< 25 нсек	< 25 нсек
Время срабатывания tA, N/PE	< 100 нсек	< 100 нсек
Степень защиты в соответствии с ГОСТ 14254	IP 20	IP 20
Монтаж	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников
- жесткий одножильный	35 мм2	35 мм2
- гибкий множильный	25 мм2	25 мм2
Материал корпуса	Polyamide PA6	Polyamide PA6
Цвет корпуса	синий	синий
Cрок эксплуатации	не менее 10 лет	не менее 10 лет
Контакты дистанционной сигнализации
-электрическая прочность	3,75 кВэфф	3,75 кВэфф
-сопротивление изоляции	2 x 107 Ом	2 x 107 Ом
-макс. коммутируемый ток	~ 0,5 A	~ 0,5 A
-макс. коммутируемое напряжение	~ 250 В	~ 250 В
Масса	347 гр.	347 гр.
Номер по каталогу	10 041	10 043
	10 141	10 143

Сделать заказ и запросить дополнительную информацию по SPC1.0 (DS) Вы можете здесь.
