SPC1.1 150 (DS) 60 В...
Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП
класса I+II

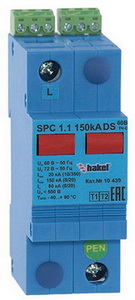

SPC1.1 150 (DS) 60 В, SPC1.1 150 (DS) 110 В
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Однополюсные
УЗИП класса
I+II ограничивающего
типа для сетей с
системой
заземления типа
TN-С. Uо=60,
110 В АС/DC. Iimp(L/PEN)
(10/350) = 20
кА.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
УЗИП серии
SPC1.1 (DS) по
способности
выдерживать
токовые нагрузки
соответствует
УЗИП класса
испытаний I,
согласно ГОСТ Р
51992-2011 (МЭК
61643-1-98), а
по ограничению
переходных
напряжений
допустимых для
оборудования Up –
УЗИП класса
испытаний II.
Устанавливаются
в пределах 0А(В) -
1 зон
молниезащиты (в
соответствии с ГОСТ
Р МЭК 62305-1 и
СО-153-34.21.1223).
Предназначены
для защиты
оборудования в
низковольтных
силовых
распределительных
системах до 1000
В при воздушном
или кабельном
вводе
электропитания.
SPC1.1 150
(DS) 60, 110 В,
ТУ
3428-002-79740390-2007
– УЗИП класса
I+II на основе
оксидно-цинковых
варисторов.
• Компактное и
экономичное
решение,
исключающее
необходимость
применять
импульсные
разделительные
дроссели между I
и II ступенями
защиты.
• Выпускаются на
номинальное
рабочее
напряжение 60,
110 В (AC/DC).
• Предназначены
для защиты
фазного провода L/N,
L/PEN, L/PE при
воздушном или
кабельном вводе в
системах
переменного тока
и полюсов L-/L+,
L+/PE, L-/PE в
системах
постоянного тока.
• Способны отводить импульсы тока Iimp (L/PEN)(10/350)=20 кА, Imax (L/PEN)(8/20)=150 кА.
• Обеспечивают уровень напряжения защиты при Iimp Up<600, 900 В.
• Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут.
• Применяются в сетях с системами заземления типа TN-C.
• SPC1.1 150 DS 60 В, SPC1.1 150 DS 110 B cнабжены контактами дистанционной сигнализации.
УЗИП серии SPC1.1 на номинальное напряжение системы 60, 110 В выпускаются в корпусах Mod.2.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Схемы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
принципиальные схемы УЗИП SPC1.1 150 DS 60 В, SPC1.1 150 DS 110 B
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
схема подключения для сетей с системой заземления типа TN-C
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
визуальная и дистанционная сигнализация рабочего состояния
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Сертификаты:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
cертификат
соответствия
требованиям ТР
ТС 004/2011 «О
безопасности
низковольтного
оборудования»
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
cертификат
соответствия
системы
добровольной
сертификации
ГАЗПРОМСЕРТ устройств
защиты от
импульсных
перенапряжений
для
низковольтных
силовых
распределительных
систем I, I+II,
I+II+III, II,
III классов
испытаний
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
сертификат
соответствия
системы
менеджмента
качества
требованиям СТО
Газпром
9001-2006
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
сертификат
соответствия
системы
менеджмента
качества
требованиям ИСО
9001:2008
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
сертификат
соответствия
системы
менеджмента
качества
требованиям ISO
9001:2008
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Теория и
особенности
применения:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
УЗИП и его параметры
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
применение УЗИП класса I+II
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Дополнительные принадлежности:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
импульсные разделелительные дроссели серии PI-L*
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
прибор для диагностики УЗИП TESTER H1
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
вспомогательный соединительный модуль PR100
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Сделать заказ и запросить дополнительную информацию по SPC1.1 150 (DS) 60 В... Вы можете здесь.
