SPC3.0 IT (DS)

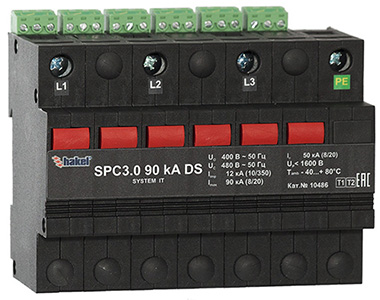

SPC3.0 90 IT/400 (DS), SPC3.0 90 IT/500 (DS)

SPC3.0 120 IT/400 (DS), SPC3.0 120 IT/500 (DS), SPC3.0 150 IT/400 (DS)

Трехфазные УЗИП класса I+II комбинированного типа для сетей с системой заземления типа IT. UN = 3*400, 3*500 В. Iimp(L1/L2) (10/350)= 12, 16, 20 кА, Iimp(L/PE)(10/350)= 80 кА.

УЗИП серии SPC3.0 IT (DS) по способности выдерживать токовые нагрузки соответствует УЗИП класса I, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98), а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса II. Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

SPC3.0 IT (DS), ТУ 3428-002-79740390-2007 – серия УЗИП класса I+II на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.

• Предназначены для защиты фазных проводов L1/L2, L/PE при воздушном или кабельном вводе.

• Способны отводить импульсы тока Iimp (L1/L2)(10/350)=12, 16, 20 кА, Iimp (L/PE)(10/350)=80 кА, Imax (L1/L2)(8/20)=90, 120, 150 кА.

• Обеспечивают уровень напряжения защиты при Iimp Up<1300 В.

• Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут.

• Применяются в сетях с системой заземления типа IT.

• SPC3.0 IT DS cнабжены контактами дистанционной сигнализации.

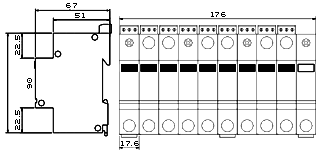

УЗИП серии SPC3.0 IT (DS) выпускаются в корпусах Mod.2.

Схемы:

принципиальная схема УЗИП SPC3.0 90 IT/400 (DS), SPC3.0 90 IT/500 (DS)

принципиальная схема УЗИП SPC3.0 120 IT/400 (DS), SPC3.0 120 IT/500 (DS), SPC3.0 150 IT/400 (DS)

схема подключения для сетей с системой заземления типа IT

визуальная и дистанционная сигнализация рабочего состояния

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса I+II

Дополнительные принадлежности:

импульсные разделелительные дроссели серии PI-L*

прибор для диагностики УЗИП TESTER H1

вспомогательный соединительный модуль PR100

Технические характеристики	SPC3.0 90 IT/400 DS	SPC3.0 120 IT/400 DS	SPC3.0 150 IT/400 DS	SPC3.0 90 IT/500 DS	SPC3.0 120 IT/500 DS
Технические характеристики	SPC3.0 90 IT/400	SPC3.0 120 IT/400	SPC3.0 150 IT/400	SPC3.0 90 IT/500	SPC3.0 120 IT/500
Класс УЗИП в соответствии с ГОСТ Р 51992-2002	I+II	I+II	I+II	I+II	I+II
Вид защиты	L1/L2, L/PE	L1/L2, L/PE	L1/L2, L/PE	L1/L2, L/PE	L1/L2, L/PE
Номинальное рабочее напряжение, UN	3х400 В АС	3х400 В АС	3х400 В АС	3х500 В АС	3х500 В АС
Макс. длительное рабочее напряжение, UC	3x480 В АС	3х480 В АС	3х480 В АС	3х600 В АС	3х600 В АС
Импульсный ток Iimp(10/350), L1/L2	12 кА	16 кА	20 кА	12 кА	16 кА
Импульсный ток Iimp(10/350), L/PE	80 кА	80 кА	80 кА	80 кА	80 кА
Коммутируемый заряд Q, L1/L2	6 A×сек	8 A×сек	10 A×сек	6 A×сек	8 A×сек
Коммутируемый заряд Q, L/PE	40 A×сек	40 A×сек	40 A×сек	40 A×сек	40 A×сек
Удельная энергия W/R, L1/L2	36 кДж/Ом	64 кДж/Ом	100 кДж/Ом	36 кДж/Ом	64 кДж/Ом
Удельная энергия W/R, L/PE	1600 кДж/Ом	1600 кДж/Ом	1600 кДж/Ом	1600 кДж/Ом	1600 кДж/Ом
Временное перенапряжение UT,L1/L2	580 В/5 сек	580 В/5 сек	580 В/5 сек	725 В/5 сек	725 В/5 сек
Временное перенапряжение UT,L/PE	1200 В/0,2 сек	1200 В/0,2 сек	1200 В/0,2 сек	1200 В/0,2 сек	1200 В/0,2 сек
Уровень напряжения защиты L1/L2 при Iimp, Up	<1,6 кВ	<1,6 кВ	<1,6 кВ	<2,1 кВ	<2,1 кВ
Максимальный разрядный ток Imax(8/20)	90 кА	120 кА	150 кА	90 кА	120 кА
Номинальный разрядный ток In(8/20)	50 кА	65 кА	80 кА	50 кА	65 кА
Номинал защитного предохранителя	315 A gG	315 A gG	315 A gG	315 A gG	315 A gG
Допустимый ток короткого замыкания, Ip	80 кА	80 кА	80 кА	80 кА	80 кА
Рабочая температура, υ	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C
Время срабатывания tA,L1/L2	< 25 нсек	< 25 нсек	< 25 нсек	< 25 нсек	< 25 нсек
Время срабатывания tA,L/PE	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек
Степень защиты в соответствии с ГОСТ 14254	IP 20	IP 20	IP 20	IP 20	IP 20
Монтаж	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников
- жесткий одножильный	35 мм²	35 мм²	35 мм²	35 мм²	35 мм²
- гибкий множильный	25 мм²	25 мм²	25 мм²	25 мм²	25 мм²
Материал корпуса	Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса	черный	черный	черный	черный	черный
Cрок эксплуатации	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет
Контакты дистанционной сигнализации
-электрическая прочность	3,75 кВэфф	3,75 кВэфф	3,75 кВэфф	3,75 кВэфф	3,75 кВэфф
-сопротивление изоляции	2 x 107 Ом	2 x 107 Ом	2 x 107 Ом	2 x 107 Ом	2 x 107 Ом
-макс. коммутируемый ток	~ 0,5 A	~ 0,5 A	~ 0,5 A	~ 0,5 A	~ 0,5 A
-макс. коммутируемое напряжение	~ 250 В	~ 250 В	~ 250 В	~ 250 В	~ 250 В
Масса	872 гр.	1300 гр.	1300 гр.	872 гр.	1300 гр.
Номер по каталогу	10 486	10 487	10 488	10 386	10 387
	10 586	10 587	10 588	10 286	10 287

Сделать заказ и запросить дополнительную информацию по SPC3.0 IT (DS) Вы можете здесь.
