TESTER H1
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
TESTER H1 предназначен для диагностики УЗИП класса III и проверки исправности УЗИП классов I и II.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
TESTER H1, ТУ 4220-003-79740390-2009– прибор для диагностики УЗИП.
• Предназначен для диагностики устройств для защиты от импульсных перенапряжений (УЗИП) класса III и проверки исправности УЗИП классов I и II.
• Позволяет измерять напряжение ограничения (уровень защиты) УЗИП с погрешностью ± 100 В.
• Быстрая диагностика УЗИП.
• Оптимальная нагрузка УЗИП в течении испытания, не приводящая к снижению его ресурса.
• Простота использования.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Сертификаты:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
декларация о соответствии РОСС RU.МЛ02.Д00244 Приборов для диагностики устройств защиты от импульсных перенапряжений серий: TESTER, PBI требованиям ГОСТ Р 52319-2005, ГОСТ Р 51522-99 (кл.А) (до 16.05.2015 года).
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание прибора
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
На передней панели находятся:
1. сигнальный индикатор сети
2. выключатель «СЕТЬ»
3. «MEASUREMENT» - кнопка «ПУСК»
4. «RANGE - kV» - переключатель диапазонов напряжения
5, 6 гнезда для измерительных проводов
7. «САLIBRATION» - ручка калибровки
8. «1 – 3 kV» - индикатор напряжения 0 – 3 кВ

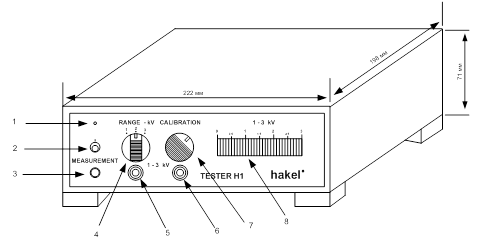

 Рис. 1 Внешний вид и габаритные размеры TESTER-H1
На задней панели установки находятся колодка «СЕТЬ 220 V 50 Hz», предназначенная для подключения шнура питания к сети 220В.
Индикация выходного напряжения осуществляется светодиодным дисплеем «1 – 3 kV», состоящим из 30 сегментов (светодиодов) в переключаемых диапазонах 1 кВ, 2 кВ, 3 кВ. Диапазон выбирается переключателем «RANGE - kV».
Прибор «TESTER H1» выдаёт испытательный импульс формы 1,2/50 мкс амплитудой 1кВ, 2 кВ или 3 кВ. Осциллограмма испытательного импульса «TESTER H1» приведена на рис. 2.

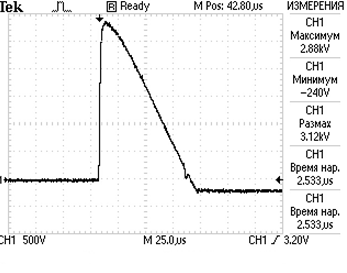

Рис. 2 – Осциллограмма испытательного импульса с прибора «TESTER H1» при отключенном УЗИП.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Порядок работы с прибором
Прибор TESTER-H1 позволяет измерять напряжение ограничения (уровень защиты) УЗИП с погрешностью ±100В.
Напряжение ограничения УЗИП I класса измеряется в диапазоне 3 кВ.
Напряжение ограничения УЗИП II класса измеряется в диапазоне 2 кВ.
Напряжение ограничения УЗИП III класса измеряется в диапазоне 1 кВ или 2 кВ.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. Подключить соединительные провода к входу проверяемого УЗИП в соответствии с рис. 3 (схема «провод-провод») и рис. 4 (схема «провод – РЕ»): |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
 Рис.3 «провод – провод» |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
 Рис.4 «провод – РЕ» |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2. Установите переключатель «RANGE-kV» в соответствующее положение 1 kV, 2 kV или 3 kV в зависимости от класса проверяемого УЗИП.
3. Нажать кнопку «MEASUREMENT» («Пуск») на приборе «TESTER-H1» и удерживая ее, наблюдать на индикаторе «1 – 3 kV» уровень напряжения Up ограничения проверяемого защитного устройства.
4. Если значение на индикаторе превысило его диапазон «1 – 3 kV», значит проверяемое защитное устройство неисправно. В случае внутреннего короткого замыкания УЗИП значение напряжения на индикаторе покажет «0».
5. Повторить испытания для каждой схемы измерения и для каждого провода в схеме «провод – РЕ».
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Для более точного измерения уровня напряжения зашиты Up проверяемого УЗИП, параллельно ему подключается через делитель напряжения Agilent Technologies 10076B High Voltage Probe (или аналогичный по характеристикам с коэффициентом деления 1:100 и рабочим напряжением до 4 кВ) осциллограф цифровой типа TDS 2012B (или аналогичный по характеристикам с полосой пропускания: 20 МГц и входным напряжением: 0 – 300 В).
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
