ZS-1I, ZS-1P

Продукция > Уcтройства защиты > ZS-1I, ZS-1P

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса III

ZS-1I, ZS-1P


ZS-1P


ZS-1I

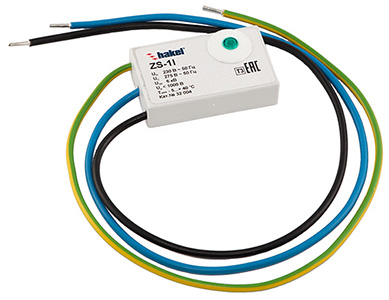

Однофазные УЗИП класса III для установки в кабель-канал или распределительную коробку UN=230 В, IN=16 A.

Устройства ZS-1I, ZS-1P выпускаются в корпусе для установки в кабель-канал или распределительную коробку. Соответствуют УЗИП класса III, согласно ГОСТ Р 51992 (МЭК 61643-1-98). Предназначены для защиты оборудования от остаточных бросков импульсных перенапряжений по сети питания. Подключаются к сети с помощью гибких проводников и устанавливаются после УЗИП класса II непосредственно возле защищаемого оборудования.

ZS-1I, ТУ 3428-002-79740390-2007 – УЗИП класса III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Предназначено для защиты оборудования в цепях L/N, L/PE, N/PE от остаточных бросков импульсных перенапряжений.
• Выпускается на номинальное рабочее напряжение UN=230 В.
• Применяется в сетях с системами заземления типа TN-C, TN-S.
• Визуальный контроль рабочего состояния проводится с помощью индикатора зеленого цвета. В исправном состоянии индикатор светится.
• Защищаемое оборудование рекомендуется размещать на расстоянии не более 10-15 м от УЗИП класса III. При соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 900 В.

ZS-1P, ТУ 3428-002-79740390-2007 – УЗИП класса III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Предназначено для защиты оборудования в цепях L/N, L/PE, N/PE от остаточных бросков импульсных перенапряжений.
• Выпускается на номинальное рабочее напряжение UN=230 В, .
• Применяется в сетях с системами заземления типа TN-C, TN-S, IT.
• Контроль рабочего состояния устройства проводится с помощью звукового сигнала.

• Защищаемое оборудование рекомендуется размещать на расстоянии не более 10-15 м от УЗИП класса III. При соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 900 В.

При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса III

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H1

Технические характеристики	ZS-1I	ZS-1P
Класс УЗИП в соответствии с ГОСТ Р 51992-2002	III	III
Вид защиты	L/N, L/PE, N/PE	L1/PE, L2/PE
Номинальное рабочее напряжение, UN	230 В	230 В
Макс. длительное рабочее напряжение, UC	275 В	275 В
Временное перенапряжение, UT	335 В/5 сек (L/N)	335 В / 5 сек (L/N)
Временное перенапряжение, UT	1200 В+Uo/0,2 сек (L/PE)	1200 В+Uo/0,2 сек (L/PE)
Номинальный разрядный ток, In(8/20)	3 кА (L/N)	3 кА (L1/PE)
	3 кА (L/PE)	3 кА (L2/PE)
	5 кА (N/PE)
Испытательный импульс, Uoc	6 кВ (L/N)	10 кВ (L1/PE)
	6 кВ (L/PE)	10 кВ (L2/PE)
	10 кВ (N/PE)
Уровень напряжения защиты при Uoc, Up	<1000 В (L/N)	<1200 В (L1/PE)
	<1000 В (L/PE)	<1200 В (L2/PE)
	<1200 В (N/PE)
Время срабатывания, tA	< 25 нсек (L/N)	< 25 нсек (L1/L2)
	< 100 нсек (L/PE)	< 100 нсек (L1/PE)
	< 100 нсек (N/PE)	< 100 нсек (L2/PE)
Номинал защитного предохранителя	16 A	16 A
Рабочая температура, υ	-5°C - +40°C	-5°C - +40°C
Рассевамая мощность при t=20°C	<0,5 Вт	<0,5 Вт
Степень защиты в соответствии с ГОСТ 14254	IP 20	IP 20
Монтаж	кабель-канал, распределительная коробка	кабель-канал, распределительная коробка
Cечение присоединяемых проводников	1,5 мм²	1,5 мм²
Материал корпуса	Polyamide PA6	Polyamide PA6
Цвет корпуса	серый	серый
Cрок эксплуатации	не менее 10 лет	не менее 10 лет
Вес	20 гр.	30 гр.
Номер по каталогу	32 004	32 006

Сделать заказ и запросить дополнительную информацию по ZS-1I, ZS-1P Вы можете здесь.
