ГИР *И 24/90/0.5 Р

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серий ГИР

ГИР *И 24/90/0.5 Р

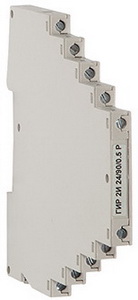

УЗИП в корпусе толщиной 7.7 мм для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. Uo= 24 В DC. IL=0.5 А. ITotal(8/20)=10 кА. Скорость передачи данных 1 Мбит/с. Предназначены для защиты от перенапряжений изолированного от земли оборудования. Возможность подключения экрана кабеля через газонаполненный разрядник.

УЗИП серии  ГИР *И 24/90/0.5 Р, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.   УЗИП серии ГИР *И 24/90/0.5 Р, ТУ 3428-002-79740390-2007 размещены в корпусе толщиной 7.7 мм для установки на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с In(8/20)=5 кА, вторая на TVS-диодах с Рppm=1500 Вт. - Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм. - Выпускаются на номинальное рабочее напряжение Uo= 24 В DC, номинальный ток IL=0.5 А.  - Способны пропускать суммарный ток ITotal (8/20)=10 кА, ITotal (10/350)=1 кА. - Скорость передачи данных 1 Мбит/с. - Возможность подключения экрана кабеля (С) к системе уравнивания потенциалов через газонаполненный разрядник.   - Уравнивание потенциалов линий передачи данных и земли происходит относительно потенциала экрана кабеля (С).

Структура наименования ГИР *И **/***/0.5 Р: ГИР - устройство  для защиты оборудования слаботочных цепей,  размещено в корпусе толщиной 7.7 мм для крепления на DIN-рейку 35 мм; * - количество защищаемых пар проводников - 1, 2; И - схема защиты при которой вторая ступень защиты изолированна от земли; ** - номинальное рабочее напряжение линия-линия Uo= 24 В DC; *** - статическое напряжение пробоя разрядника линия-экран U=90 В DC; 0.5 - номинальный ток IL=0.5 A; Р - экран кабеля подключается через газонаполненный разрядник.

Схемы:

схема электрическая принципиальная ГИР 1И 24/90/0.5 Р

схема электрическая принципиальная ГИР 2И 24/90/0.5 Р

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»  сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем) сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики    ГИР 1И 24/90/0.5 Р ГИР 2И 24/90/0.5 Р Количество защищаемых пар    1  2  Номинальное рабочее напряжение DC, линия/линия Uo 24 В  24 В   Макс. длительное рабочее напряжение DC/AC, линия/линия UC 30/20 В  30/20 В  Макс. длительное рабочее напряжение DC/AC, линия/С UC 70/50 В    70/50 В    Статическое напряжение пробоя разрядника  линия-экран (при скорости нарастания 100 В/с)    90 В ± 20%    90 В ± 20%    Номинальный ток IL 0.5 А 0.5 А Устойчивость к переменному току, 50 Гц, линия/PE 5 А 5 А D1 Импульсный ток (10/350), линия/линия, линия/PE Iimp 500 А 500 А D1 Суммарный импульсный ток (10/350),линия+линия/PE ITotal 1 кА 1 кА С2 Импульсный ток (8/20), линия/линия,линия/PE In 5 кА  5 кА  C2 Суммарный импульсный ток (8/20),линия+линия/PE ITotal 10 кА 10 кА С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/линия Up <40 В <40 В С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/PE Up <700 В  <700 В  Уровень напряжения защиты  при D1,линия/линия Up <30 В <30 В Уровень напряжения защиты  при D1,линия/PE Up <180 В  <180 В  Уровень напряжения защиты при С2, линия/линия Up <50 В <50 В Уровень напряжения защиты при С2, линия/PE  Up <400 В  <400 В  Время срабатывания, линия/линия tA < 0.5 нc < 0.5 нc Время срабатывания, линия/PE  tA < 100 нc  < 100 нc  Скорость передачи данных   1 Мбит/с 1 Мбит/с Вносимое сопротивление на линию R 1.5 Ом 1.5 Ом Рабочая температура υ -40°C - +80°C  -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP20  IP20 Монтаж   DIN-рейка 35 мм DIN-рейка 35 мм Cечение присоединяемых проводников   0.25-2.5 мм² 0.25-2.5 мм² Материал корпуса    Polyamide PA6  Polyamide PA6 Цвет корпуса   серый серый Категория в соответствии с ГОСТ Р 54986-2012    A2, B2, C2, C3, D1  A2, B2, C2, C3, D1 Масса   60 гр. 68 гр. Номер по каталогу   406 039 406 040

Сделать заказ и запросить дополнительную информацию по ГИР *И 24/90/0.5 Р Вы можете здесь.
