ГИР 2БС 24/90/2Р

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серий ГИР

ГИР 2БС 24/90/2Р

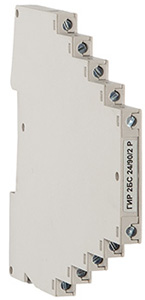

УЗИП в корпусе толщиной 7.7 мм для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 2. Uo= 24 В DC. IL=2 А. ITotal(8/20)=10 кА.  Скорость передачи данных 10 Мбит/с. Предназначены для защиты оборудования по цепям в которые недопустимо внесение дополнительных сопротивлений. Возможность подключения экрана кабеля через газонаполненный разрядник.

УЗИП серии  ГИР 2БС 24/90/2 Р, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.   УЗИП серии ГИР 2БС 24/90/2 Р, ТУ 3428-002-79740390-2007 размещены в корпусе толщиной 7.7 мм для установки на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с In(8/20)=5 кА, вторая на TVS-диодах с Рppm=1500 Вт. - Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм. - Выпускаются на номинальное рабочее напряжение Uo= 24 В DC, номинальный ток IL=2 А.  - Способны пропускать суммарный ток ITotal (8/20)=10 кА, ITotal (10/350)=1 кА. - Скорость передачи данных 10 Мбит/с. - Возможность подключения экрана кабеля (С) к системе уравнивания потенциалов через газонаполненный разрядник.   - Уравнивание потенциалов линий передачи данных и земли происходит относительно потенциала экрана кабеля (С).

Структура наименования ГИР 2БС **/***/2 Р: ГИР - устройство  для защиты оборудования слаботочных цепей,  размещено в корпусе толщиной 7.7 мм для крепления на DIN-рейку 35 мм; 2 - количество защищаемых пар проводников -  2; БС - схема защиты при которой в цепи отсутствуют дополнительные сопротивления; ** - номинальное рабочее напряжение линия-линия Uo= 24 В DC; *** - статическое напряжение пробоя разрядника линия-экран U=90 В DC; 2 - номинальный ток IL=2 A; Р - экран кабеля подключается через газонаполненный разрядник.

Схемы:

схема электрическая принципиальная ГИР 2БС 24/90/2 Р

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»  сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем) сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики    ГИР 2БС 24/90/2 Р Количество защищаемых пар    2  Номинальное рабочее напряжение DC, линия/линия Uo 24 В   Макс. длительное рабочее напряжение DC/AC, линия/линия UC 30/20 В  Макс. длительное рабочее напряжение DC/AC, линия/С UC 70/50 В    Статическое напряжение пробоя разрядника  линия-экран (при скорости нарастания 100 В/с)    90 В ± 20%    Номинальный ток IL 2 А Устойчивость к переменному току, 50 Гц, линия/PE 5 А D1 Импульсный ток (10/350), линия/линия, линия/PE Iimp 500 А D1 Суммарный импульсный ток (10/350), линия+линия/PE ITotal 1 кА С2 Импульсный ток (8/20), линия/линия  In 300 А  С2 Импульсный ток (8/20), линия/PE In 5 кА  C2 Суммарный импульсный ток (8/20), линия+линия/PE ITotal 10 кА С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/линия Up <60 В С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/PE Up <700 В  Уровень напряжения защиты  при D1, линия/PE Up <180 В  Уровень напряжения защиты при С2, линия/линия Up <50 В Уровень напряжения защиты при С2, линия/PE  Up <400 В  Время срабатывания, линия/линия tA < 1 нc Время срабатывания, линия/PE  tA < 100 нc  Скорость передачи данных   1 Мбит/с Вносимое сопротивление на линию R 1.5 Ом Рабочая температура υ -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP20 Монтаж   DIN-рейка 35 мм Cечение присоединяемых проводников   0.25-2.5 мм² Материал корпуса    Polyamide PA6 Цвет корпуса   серый Категория в соответствии с ГОСТ Р 54986-2012    A2, B2, C2, C3, D1 Масса   68 гр. Номер по каталогу   406 050

Сделать заказ и запросить дополнительную информацию по ГИР 2БС 24/90/2Р Вы можете здесь.
