УЗИП в виде печатной платы. Количество защищаемых пар проводников 1-4. UN= 6, 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC. IN= 5 А. Imax(8/20)=10 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 1 Мбит/с.





   УЗИП серии ГРОЗОСТОП® ГИП */**/5/1500, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с МЭК 62305.

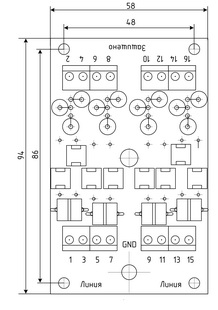

    УЗИП серии ГРОЗОСТОП® ГИП */**/5/1500, ТУ 3428-002-79740390-2007  выполнены в виде печатной платы для установки в защищаемое оборудование.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1-4, подключение с помощью винтовых клемм.
- Выпускаются на номинальное рабочее напряжение UN= 6, 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC, номинальный ток IN=5 А.
- Способны пропускать максимальный разрядный ток Imax(8/20)=10 кА.
- Скорость передачи данных 1 Мбит/с.







cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Теория и особенности применения:



УЗИП и его параметры

Дополнительные принадлежности:

Технические характеристики Количество защищаемых пар 1 ГИП 1/6/5/1500 ГИП 1/12/5/1500 ГИП 1/24/5/1500 ГИП 1/30/5/1500 2 ГИП 2/6/5/1500 ГИП 2/12/5/1500 ГИП 2/24/5/1500 ГИП 2/30/5/1500 3 ГИП 3/6/5/1500 ГИП 3/12/5/1500 ГИП 3/24/5/1500 ГИП 3/30/5/1500 4 ГИП 4/6/5/1500 ГИП 4/12/5/1500 ГИП 4/24/5/1500 ГИП 4/30/5/1500 Номинальное рабочее напряжение DC UN 6 В 12 В 24 В 30 В Макс. длительное рабочее напряжение DC UC 7 В 13,5 В 28 В 33 В Номинальный ток IN 5 А 5 А 5 А 5 А С2 Максимальный разрядный ток (8/20) Imax 10 кА 10 кА 10 кА 10 кА Номинальный разрядный ток (8/20) In 1 кА 1 кА 1 кА 1 кА Уровень напряжения защиты при In Up 18 В 28 В 43 В 49 В  Уровень напряжения защиты при 1 кВ/мкс Up 10 В 19 В 34 В 44 В Уровень напряжения защиты при Imax Up 51 В 54 В 64 В 84 В Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами Ррpm 1500 Вт 1500 Вт 1500 Вт 1500 Вт Время срабатывания tA < 30 нс < 30 нс < 30 нс < 30 нс Скорость передачи данных   1 Мбит/с 1 Мбит/с 1 Мбит/с 1 Мбит/с Вносимая индуктивность   4,7 мкГн 4,7 мкГн 4,7 мкГн 4,7 мкГн Паразитная емкость С 1,5 нФ 1,5 нФ 1,5 нФ 1,5 нФ Рабочая температура -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP 00  IP 00  IP 00  IP 00 Монтаж   монтажная панель монтажная панель монтажная панель монтажная панель Cечение присоединяемых проводников   0,25-1,5 мм² 0,25-1,5 мм² 0,25-1,5 мм² 0,25-1,5 мм² Категория в соответствии с МЭК 61643-21:2000    A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1 Номер по каталогу   400 177 400 181 400 191 400 201     400 178 400 182 400 192 400 202      400 179 400 183 400 193 400 203      400 180 400 184 400 194 400 204



Технические характеристики Количество защищаемых пар	1	ГИП 1/48/5/1500	ГИП 1/60/5/1500	ГИП 1/80/5/1500	ГИП 1/110/5/1500
	2	ГИП 2/48/5/1500	ГИП 2/60/5/1500	ГИП 2/80/5/1500	ГИП 2/110/5/1500
	3	ГИП 3/48/5/1500	ГИП 3/60/5/1500	ГИП 3/80/5/1500	ГИП 3/110/5/1500
4	ГИП 4/48/5/1500	ГИП 4/60/5/1500	ГИП 4/80/5/1500	ГИП 4/110/5/1500
Номинальное рабочее напряжение DC	UN	48 В	60 В	80 В	110 В
Макс. длительное рабочее напряжение DC	UC	53 В	70 В	94 В	128 В
Номинальный ток	IN	5 А	5 А	5 А	5 А
С2 Максимальный разрядный ток (8/20)	Imax	10 кА	10 кА	10 кА	10 кА
Номинальный разрядный ток (8/20)	In	1 кА	1 кА	1 кА	1 кА
Уровень напряжения защиты при In	Up	86 В	100 В	158 В	186 В
Уровень напряжения защиты при 1 кВ/мкс	Up	67 В	84 В	108 В	158 В
Уровень напряжения защиты при Imax	Up	115 В	125 В	197 В	210 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами	Рppm	1500 Вт	1500 Вт	1500 Вт	1500 Вт
Время срабатывания	tA	< 30 нс	< 30 нс	< 30 нс	< 30 нс
Скорость передачи данных		1 Мбит/с	1 Мбит/с	1 Мбит/с	1 Мбит/с
Вносимая индуктивность		4,7 мкГн	4,7 мкГн	4,7 мкГн	4,7 мкГн
Паразитная емкость	С	1,5 нФ	1,5 нФ	1,5 нФ	1,5 нФ
Рабочая температура		-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254		IP 00	IP 00	IP 00	IP 00
Монтаж		монтажная панель	монтажная панель	монтажная панель	монтажная панель
Cечение присоединяемых проводников		0,25-1,5 мм²	0,25-1,5 мм²	0,25-1,5 мм²	0,25-1,5 мм²
Категория в соответствии с МЭК 61643-21:2000		A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1
Номер по каталогу		400 211	400 221	400 231	400 241
		400 212	400 222	400 232	400 242
		400 213	400 223	400 233	400 243
		400 214	400 224	400 234	400 244





Технические характеристики Количество защищаемых пар	1	ГИП 1/220/5/1500	ГИП 1/350/5/1500
	2	ГИП 2/220/5/1500	ГИП 2/350/5/1500
	3	ГИП 3/220/5/1500	ГИП 3/350/5/1500
4	ГИП 4/220/5/1500	ГИП 4/350/5/1500
Номинальное рабочее напряжение DC	UN	220 В	350 В
Макс. длительное рабочее напряжение DC	UC	250 В	370 В
Номинальный ток	IN	5 А	5 А
С2 Максимальный разрядный ток (8/20)	Imax	10 кА	10 кА
Номинальный разрядный ток (8/20)	In	1 кА	1 кА
Уровень напряжения защиты при In	Up	375 В	510 В
Уровень напряжения защиты при 1 кВ/мкс	Up	345 В	470 В
Уровень напряжения защиты при Imax	Up	436 В	576 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами	Рppm	1500 Вт	1500 Вт
Время срабатывания	tA	< 30 нс	< 30 нс
Скорость передачи данных		1 Мбит/с	1 Мбит/с
Вносимая индуктивность		4,7 мкГн	4,7 мкГн
Паразитная емкость	С	1,5 нФ	1,5 нФ
Рабочая температура		-40°C - +80°C	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254		IP 00	IP 00
Монтаж		монтажная панель	монтажная панель
Cечение присоединяемых проводников		0,25-1,5 мм²	0,25-1,5 мм²
Номер по каталогу		400 251	400 255
		400 252	400 256
		400 253	400 257
		400 254	400 258
