ГРОЗОСТОП ГСА1-02

Однофазные УЗИП ограничивающего типа на основе оксидно-цинковых варисторов. UN=230 В.  Iimp (10/350)= 7 кА.

Устройства серии ГРОЗОСТОП® ГСА1-02 соответствуют  УЗИП класса I, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98).  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003).   Предназначены для защиты оборудования железнодорожной автоматики и телемеханики (ЖАТ) от импульсных перенапряжений, возникающих в результате грозовых разрядов, коротких замыканий и коммутационных процессов в контактной сети и электрических сетях высокого и среднего напряжения взамен устаревших устройств типа ВОЦН-220.  ГРОЗОСТОП® ГСА1-02, ТУ 3428-002-79740390-2007 – УЗИП класса I на основе оксидно-цинковых варисторов.    • Применяются для защиты оборудования ЖАТ: - в цепях питания сигнальных точек автоблокировки (АБ) различного типа;  - в составе стативов кроссов постов электрической централизации (ЭЦ) и телемеханики (ТМ); - в рельсовых цепях. • Выпускаются на номинальное рабочее напряжение UN=280 В. • Способны отводить импульсы тока Iimp (10/350)= 7 кА. • Контроль рабочего состояния УЗИП осуществляется с помощью индикатора расположенного на корпусе устройства. В исправном состоянии индикатор зеленого цвета, в аварийном - красного. • Схемы подключения аналогичны схемам подключения выравнивателей ВОЦН-220.

Схемы:

принципиальная схема УЗИП ГРОЗОСТОП® ГСА1-02

визуальная и дистанционная сигнализация рабочего состояния

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

разрешение Федеральной службы по экологическому, технологическому и атомному надзору

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса I

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H1

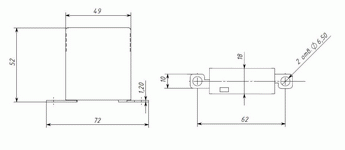

Технические характеристики ГРОЗОСТОП® ГСА1-02 Класс УЗИП в соответствии с ГОСТ Р 51992-2002 I Вид защиты L/N, L/PEN, L/PE Номинальное рабочее напряжение, UN 280 В Макс. длительное рабочее напряжение, UC  320 В Импульсный ток Iimp(10/350) 7 кА Коммутируемый заряд, Q 3 A×сек Удельная энергия, W/R 12 кДж/Ом Временное перенапряжение, UT 405 В / 5 сек Уровень напряжения защиты при Iimp, Up <1,3 кВ Максимальный разрядный ток Imax(8/20) 50 кА Номинальный разрядный ток In(8/20) 30 кА Номинал защитного предохранителя 160 A  gG Допустимый ток короткого замыкания, Ip 60 кА Рабочая температура, υ -40°C - +80°C Время срабатывания, tA < 25 нсек Степень защиты в соответствии с ГОСТ 14254  IP 00 Монтаж колодка контактная Материал корпуса  Polyamide PA6 Цвет корпуса синий Cрок эксплуатации 100 000 ч Масса 98 гр. Номер по каталогу 320 101
