ГРОЗОСТОП ГСВ2-*/** 3+0 (С)

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса II

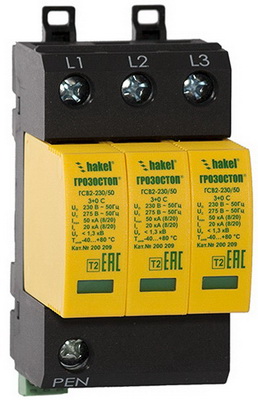

ГРОЗОСТОП® ГСВ2-*/** 3+0 (С)





Трехполюсные УЗИП класса II ограничивающего типа. Применяются для защиты фазных проводников. Состоят из трех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм. UN = 60, 120, 230, 280, 320, 400 В. Imax(8/20) = 40, 50 кА.

Устройства серии ГРОЗОСТОП® ГСВ2-*/** 3+0 (С) соответствуют  УЗИП класса II, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98).  Устанавливаются в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.      УЗИП класса II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.    ГРОЗОСТОП® ГСВ2-*/** 3+0 (С), ТУ 3428-002-79740390-2007 – серия трехполюсных УЗИП класса II на основе оксидно-цинковых варисторов.   • Предназначены для защиты фазных проводников в цепях  L/PEN . • Состоят из трех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.  • Способны отводить импульсы тока Imax (8/20) = 40, 50 кА. • Выпускаются на номинальное рабочее напряжение (фазное) UN= 60, 120, 230, 280, 320, 400 В. • Применяются в сетях с системами заземления типа TN-С. • Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на варисторных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный. • Для удаленного контроля ГРОЗОСТОП® ГСВ2-*/** 3+0 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Структура наименования ГРОЗОСТОП®  ГСВ2-*/** 3+0 (С) :    ГСВ - серия устройств  для защиты оборудования распределительных сетей до 1000 В ограничивающего типа; 2- класс УЗИП в соответствии с ГОСТ Р 51992;  * -  номинальное рабочее напряжение, UN;  ** -  максимальный разрядный ток, Imax(8/20); 3+0 -количество полюсов и схема подключения УЗИП; C - наличие дистанционной сигнализации рабочего состояния.   Пример: ГРОЗОСТОП® ГСВ2-230/50 3+0 С  - УЗИП для защиты  оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса II в соответствии с ГОСТ Р 51992, UN=230 В АС, Imax(8/20)=50 кА, три полюса, схема включения для защиты от синфазных (продольных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Схемы:

схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСВ2 3+0 С

схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСВ2 3+0

схема подключения для сетей с системой заземления типа TN-C

визуальная и дистанционная сигнализация рабочего состояния ГРОЗОСТОП ® ГСВ2 3+0 (С)

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса II

Дополнительные принадлежности:

импульсные разделелительные дроссели серии PI-L*

прибор для диагностики УЗИП TESTER H1

вспомогательный соединительный модуль PR100

Технические характеристики ГСВ2-60/40 3+0 С ГСВ2-120/40 3+0 С ГСВ2-230/50 3+0 С ГСВ2-280/50 3+0 С ГСВ2-320/40 3+0 С ГСВ2-400/40 3+0 С ГСВ2-60/40 3+0 ГСВ2-120/40 3+0 ГСВ2-230/50 3+0 ГСВ2-280/50 3+0 ГСВ2-320/40 3+0 ГСВ2-400/40 3+0  Количество полюсов  3 3 3 3 3 3 Класс УЗИП в соответствии с ГОСТ Р 51992-2002 II II II II II II Вид защиты L/PEN L/PEN L/PEN L/PEN L/PEN L/PEN Номинальное рабочее напряжение фазное, UN 60 В АС 120 В АС 230 В АС 280 В АС 320 В АС 400 В АС Макс. длительное рабочее напряжение фазное, UC  75 В АС 144 В АС 275 В АС 320 В АС 385 В АС 440 В АС Максимальный разрядный ток, Imax(8/20) 40 кА 40 кА 50 кА 50 кА 40 кА 40 кА Номинальный разрядный ток, In(8/20) 15 кА 15 кА 20 кА 20 кА   15 кА 15 кА Временное перенапряжение,  UT - - 335 В/5 сек 335 В/5 сек 560 В/5 сек 580 В/5 сек Уровень напряжения защиты при In, Up <580 В <1,0 кВ <1,35 кВ <1,45 кВ <1,65 кВ <2,15 кВ Номинал защитного предохранителя 160 A  gG 160 A  gG 160 A  gG 160 A  gG   160 A  gG 160 A  gG Допустимый ток короткого замыкания, Ip 60 кА 60 кА 60 кА 60 кА 60 кА 60 кА Рабочая температура, υ -40°C - +80°C -40°C - +80°C -40°C - +80°C -40°C - +80°C -40°C - +80°C -40°C - +80°C Время срабатывания, tA < 25 нсек < 25 нсек < 25 нсек < 25 нсек < 25 нсек < 25 нсек Степень защиты в соответствии с ГОСТ 14254  IP 20  IP 20  IP 20  IP 20  IP 20  IP 20 Монтаж DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм Cечение присоединяемых проводников, макс. значения             - жесткий одножильный 35 мм² 35 мм² 35 мм² 35 мм² 35 мм² 35 мм²   - гибкий множильный 16 мм² 16 мм² 16 мм² 16 мм² 16 мм² 16 мм² Материал корпуса Polyamide PA6 Polyamide PA6  Polyamide PA6  Polyamide PA6 Polyamide PA6 Polyamide PA6 Cрок эксплуатации не менее 10 лет не менее 10 лет не менее 10 лет не менее 10 лет не менее 10 лет не менее 10 лет Контакты дистанционной сигнализации             -сечение проводника 1 мм² 1 мм² 1 мм² 1 мм² 1 мм² 1 мм² -макс. коммутируемый ток AC ~ 0,5 A ~ 0,5 A ~ 0,5 A ~ 0,5 A ~ 0,5 A ~ 0,5 A -макс. коммутируемое напряжение AC  ~ 250 В  ~ 250 В  ~ 250 В    ~ 250 В  ~ 250 В  ~ 250 В -макс. коммутируемый ток DC 0,1 A 0,1 A 0,1 A 0,1 A 0,1 A 0,1 A -макс. коммутируемое напряжение DC 250 В 250 В 250 В 250 В 250 В 250 В Масса 270 гр. 270 гр. 270 гр. 270 гр. 270 гр. 270 гр. Номер по каталогу 200 179 200 181 200 209 200 175 200 177 200 185   200 180 200 182 200 208 200 176 200 178 200 186

Сделать заказ и запросить дополнительную информацию по ГРОЗОСТОП ГСВ2-*/** 3+0 (С) Вы можете здесь.
