Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса II

ГРОЗОСТОП® ГСВ2-*/3Ф (С)

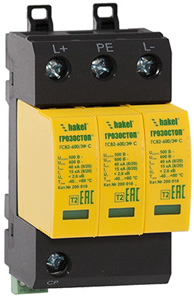

Трехполюсные УЗИП класса II ограничивающего типа. Применяются для защиты оборудования силовых цепей фотоэлектрических систем. Состоят из трех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм. Uсpv = 400, 600, 800, 1000 В DC. Imax(8/20) = 40 кА.

Устройства серии ГРОЗОСТОП® ГСВ2-*/3Ф (С) соответствуют УЗИП класса II, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98). Устанавливаются в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003). Предназначены для защиты силовых цепей фотоэлектрических систем от импульсных перенапряжений вызванных коммутацией индуктивных и емкостных нагрузок, короткими замыканиями в распределительных электрических сетях высокого и низкого напряжения или как вторая ступень защиты в случае удара молнии в систему молниезащиты объекта или линию электропередач.

ГРОЗОСТОП® ГСВ2-*/3Ф (С), ТУ 3428-002-79740390-2007 – серия трехполюсных УЗИП класса II на основе оксидно-цинковых варисторов.

• Предназначены для защиты силовых цепей L-/PE, L+/PE, L-/L+.

• Состоят из сменных варисторных модулей, подлежащих замене в случае повреждения, и базы для подключения к сети и креплению к DIN-рейке 35 мм.

• Способны отводить импульсы тока Imax (L/PE)(8/20)= 40 кА.

• Выпускаются на максимальное длительное рабочее напряжение Uсpv = 400, 600, 800, 1000 В DC.

• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на варисторных модулях. В исправном состоянии индикаторы имеют зеленный цвет, в аварийном - красный.

• Для удаленного контроля ГРОЗОСТОП® ГСВ2-*/3Ф С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Структура наименования ГРОЗОСТОП® ГСВ2-*/3Ф (С) :

ГСВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего типа;
2 - класс УЗИП в соответствии с ГОСТ Р 51992;
* - максимальное длительное рабочее напряжение, Ucpv DC;
3 - количество полюсов УЗИП;

Ф - УЗИП предназначено для защиты оборудования силовых цепей фотоэлектрических систем;

C - наличие дистанционной сигнализации рабочего состояния.

Пример: ГРОЗОСТОП® ГСВ2-400/3Ф С - УЗИП для защиты оборудования силовых цепей фотоэлектрических систем ограничивающего типа, УЗИП класса II в соответствии с ГОСТ Р 51992, Uсpv=400 В DС, Imax(8/20)=40 кА, три полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Схемы:

схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСВ2-*/3Ф С

схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСВ2-*/3Ф

схема подключения ГРОЗОСТОП ® ГСВ2-*/3Ф (C)

визуальная и дистанционная сигнализация рабочего состояния ГРОЗОСТОП ® ГСВ2-*/3Ф (С)

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса II

Дополнительные принадлежности:

импульсные разделелительные дроссели серии PI-L*

прибор для диагностики УЗИП TESTER H1

вспомогательный соединительный модуль PR100

Технические характеристики	ГСВ2-400/3Ф С	ГСВ2-600/3Ф С	ГСВ2-800/3Ф С	ГСВ2-1000/3Ф С
Технические характеристики	ГСВ2-400/3Ф	ГСВ2-600/3Ф	ГСВ2-800/3Ф	ГСВ2-1000/3Ф
Количество полюсов	3	3	3	3
Класс УЗИП в соответствии с ГОСТ Р 51992-2002	II	II	II	II
Вид защиты	L-/PE, L+/PE, L-/L+	L-/PE, L+/PE, L-/L+	L-/PE, L+/PE, L-/L+	L-/PE, L+/PE, L-/L+
Макс. длительное рабочее напряжение, UCpv	420 В DС	600 В DС	870 В DС	1050 В DС
Напряжение холостого хода фотоэлементов,Uocstc< Ucpv/1,2	350 В DС	500 В DС	730 В DС	875 В DС
Допустимый ток короткого замыкания, ISCWPV	100 А	100 А	100 А	100 А
Максимальный разрядный ток, Imax(8/20)	40 кА	40 кА	40 кА	40 кА
Номинальный разрядный ток, In(8/20)	15 кА	15 кА	15 кА	15 кА
Уровень напряжения защиты при In, Up	<1,6 кВ	<2,6 кВ	<3,3 кВ	<3,8 кВ
Рабочая температура, υ	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C
Время срабатывания, tA	< 25 нсек	< 25 нсек	< 25 нсек	< 25 нсек
Степень защиты в соответствии с ГОСТ 14254	IP 20	IP 20	IP 20	IP 20
Монтаж	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников, макс. значения
- жесткий одножильный	35 мм²	35 мм²	35 мм²	35 мм²
- гибкий множильный	16 мм²	16 мм²	16 мм²	16 мм²
Материал корпуса	Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Cрок эксплуатации	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет
Контакты дистанционной сигнализации
-сечение проводника	1 мм²	1 мм²	1 мм²	1 мм²
-макс. коммутируемый ток AC	~ 0,5 A	~ 0,5 A	~ 0,5 A	~ 0,5 A
-макс. коммутируемое напряжение AC	~ 250 В	~ 250 В	~ 250 В	~ 250 В
-макс. коммутируемый ток DC	0,1 A	0,1 A	0,1 A	0,1 A
-макс. коммутируемое напряжение DC	250 В	250 В	250 В	250 В
Масса	270 гр.	270 гр.	270 гр.	420 гр.
Номер по каталогу	200 016	200 018	200 020	200 022
	200 017	200 019	200 021	200 023
