ГРОЗОСТОП ГСК1-*/** 1+1 (С)

Продукция > Уcтройства защиты > ГРОЗОСТОП ГСК1-*/** 1+1 (С)

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса I

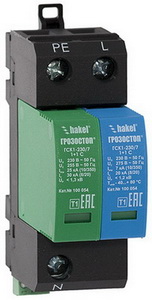

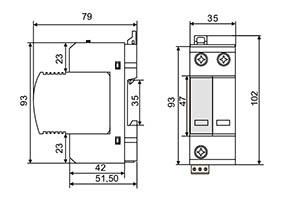

ГРОЗОСТОП® ГСК1-*/** 1+1 (С)

Двухполюсные УЗИП класса испытаний I комбинированного типа. Применяются для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока.. Состоят из сменных варисторного модуля, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм. Uo= 60/80, 120/160, 230/325, 280/400, 320/450, 400/570 В АС/DC. Iimp(L/N)(10/350) = 7 кА, Iimp(N/PE)(10/350) = 25 кА.

Устройства серии ГРОЗОСТОП® ГСК1-*/** 1+1 (С) соответствуют УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011 (МЭК 61643-1:2005). Устанавливаются в пределах 0 - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах переменного тока частотой 50-60 Гц напряжением до 1000 В (действующее значение) или постоянного тока напряжением1500 В, при кабельном вводе электропитания.

ГРОЗОСТОП® ГСК1-*/** 1+1 (С), ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса испытаний I на основеоксидно-цинкового варистора и газонаполненного разрядника.

• Предназначены для защиты фазного и нулевого проводников от от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока . .

• Состоят из сменных варисторного модуля, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.

• Способны отводить импульсы тока Iimp(L/N)(10/350) = 7 кА, Iimp(N/PE)(10/350) = 25 кА.

• Выпускаются на номинальное напряжение системы Uo= 60/80, 120/160, 230/325, 280/400, 320/450, 400/570 В АС/DC.

• Применяются в сетях с системами заземления типа TN-S, TT и IT.

• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на варисторных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.

• Для удаленного контроля ГРОЗОСТОП® ГСК1-*/** 1+1 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Структура наименования ГРОЗОСТОП® ГСК1-*/** 1+1 (С) :

ГСК - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
1- класс испытаний УЗИП в соответствии с ГОСТ Р 51992;
* - номинальное напряжение системы, Uо, АС;
** - импульсный ток Iimp(L/N)(10/350);
1+1 -количество полюсов и схема подключения УЗИП;

C - наличие дистанционной сигнализации рабочего состояния.

Пример: ГРОЗОСТОП® ГСК1-230/7 1+1 С - УЗИП для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний I в соответствии с ГОСТ Р 51992, Uо=230 В АС, Iimp(L/N)(10/350)=7 кА, два полюса, схема включения для защиты от противофазных (поперечных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Схемы:

схемы электрические принципиальные УЗИП серии ГРОЗОСТОП ® ГСК1 1+1 (С)

схемы подключения для сетей с системами заземления типа TN-S, TT

визуальная и дистанционная сигнализация рабочего состояния ГРОЗОСТОП ® ГСК1 1+1 (С)

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса I

Дополнительные принадлежности:

импульсные разделелительные дроссели серии PI-L*

прибор для диагностики УЗИП TESTER H1

вспомогательный соединительный модуль PR100

клеммная коробка HAKELBOX-6-S

Технические характеристики	ГСК1-60/7 1+1С	ГСК1-120/7 1+1 С	ГСК1-230/7 1+1 С	ГСК1-280/7 1+1 С	ГСК1-320/7 1+1 С	ГСК1-400/7 1+1 С
	ГСК1-60/7 1+1	ГСК1-120/7 1+1	ГСК1-230/7 1+1	ГСК1-280/7 1+1	ГСК1-320/7 1+1	ГСК1-400/7 1+1
Количество полюсов	2	2	2	2	2	2
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011	I	I	I	I	I	I
Вид защиты	L/PE, N/PE	L/PE, N/PE	L/PE, N/PE	L/PE, N/PE	L/PE, N/PE	L/PE, N/PE
Номинальное напряжение системы L/N, Uо	60/80 В АС/DС	120/160 В АС/DС	230/325 В АС/DС	280/400 В АС/DС	320/450 В АС/DС	400/450 В АС/DC
Макс. длительное рабочее напряжение L/N, UC	75/100 В АС/DC	144/200 В АС/DC	275/385 В АС/DC	320/450 В АС/DC	385/500 В АС/DC	440/620 В АС/DC
Макс. длительное рабочее напряжение N/PE, UC	255/360 ВАС/DC	255/360 ВАС/DC	255/360 ВАС/DC	255/360 ВАС/DC	255/360 ВАС/DC	255/360 ВАС/DC
Импульсный ток L/N, Iimp(10/350)	7 кА	7 кА	7 кА	7 кА	7 кА	7 кА
Коммутируемый заряд L/N, Q	3,5 A×сек	3,5 A×сек	3,5 A×сек	3,5 A×сек	3,5 A×сек	3,5 A×сек
Удельная энергия L/N, W/R	12 кДж/Ом	12 кДж/Ом	12 кДж/Ом	12 кДж/Ом	12 кДж/Ом	12 кДж/Ом
Импульсный токN/PE, Iimp(10/350)	25 кА	25 кА	25 кА	25 кА	25 кА	25 кА
Коммутируемый заряд N/PE, Q	12,5 A×сек	12,5 A×сек	12,5 A×сек	12,5 A×сек	12,5 A×сек	12,5 A×сек
Удельная энергияN/PE, W/R	156 кДж/Ом	156 кДж/Ом	156 кДж/Ом	156 кДж/Ом	156 кДж/Ом	156 кДж/Ом
Номинальный разрядный ток L/N, In(8/20)	20 кА	20 кА	20 кА	20 кА	20 кА	20 кА
Номинальный разрядный ток N/PE, In(8/20)	30 кА	30 кА	30 кА	30 кА	30 кА	30 кА
Временное перенапряжение L/N, UT	-	-	335 В/5 сек	335 В/5 сек	560 В/5 сек	580 В/5 сек
Временное перенапряжение N/PE, UT	1200 В / 0,2 сек	1200 В / 0,2 сек	1200 В / 0,2 сек	1200 В / 0,2 сек	1200 В / 0,2 сек	1200 В / 0,2 сек
Уровень напряжения защиты при IimpL/N, Up	<600 В	<750 В	<1,2 кВ	<1,3 кВ	<1,7 кВ	<2,0 кВ
Уровень напряжения защиты при InN/PE, Up	<1,3 кВ	<1,3 кВ	<1,3 кВ	<1,3 кВ	<1,3 кВ	<1,3 кВ
Номинал защитного предохранителя	160 A gG	160 A gG	160 A gG	160 A gG	160 A gG	160 A gG
Допустимый ток короткого замыкания, Ip	60 кА	60 кА	60 кА	60 кА	60 кА	60 кА
Рабочая температура, υ	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C
Время срабатывания, tA	< 25 нсек	< 25 нсек	< 25 нсек	< 25 нсек	< 25 нсек	< 25 нсек
Степень защиты в соответствии с ГОСТ 14254	IP 20	IP 20	IP 20	IP 20	IP 20	IP 20
Монтаж	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников, макс. значения
- жесткий одножильный	35 мм²	35 мм²	35 мм²	35 мм²	35 мм²	35 мм²
- гибкий множильный	16 мм²	16 мм²	16 мм²	16 мм²	16 мм²	16 мм²
Материал корпуса	Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Cрок эксплуатации	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет
Контакты дистанционной сигнализации
-сечение проводника	1 мм²	1 мм²	1 мм²	1 мм²	1 мм²	1 мм²
-макс. коммутируемый ток AC	~ 0,5 A	~ 0,5 A	~ 0,5 A	~ 0,5 A	~ 0,5 A	~ 0,5 A
-макс. коммутируемое напряжение AC	~ 250 В	~ 250 В	~ 250 В	~ 250 В	~ 250 В	~ 250 В
-макс. коммутируемый ток DC	0,1 A	0,1 A	0,1 A	0,1 A	0,1 A	0,1 A
-макс. коммутируемое напряжение DC	250 В	250 В	250 В	250 В	250 В	250 В
Масса	171 гр.	171 гр.	171 гр.	171 гр.	171 гр.	171 гр.
Номер по каталогу	100 050	100 052	100 054	100 056	100 058	100 060
	100 051	100 053	100 055	100 057	100 059	100 061

Сделать заказ и запросить дополнительную информацию по ГРОЗОСТОП ГСК1-*/** 1+1 (С) Вы можете здесь.
