ГРОЗОСТОП ГСК2-*/** 3+1 (С)

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса II

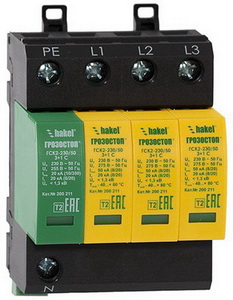

ГРОЗОСТОП® ГСК2-*/** 3+1 (С)





Четырехполюсные УЗИП класса II комбинированного типа. Применяются для защиты фазных и нулевого проводников. Состоят из трех  сменных варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм. UN = 60, 120, 230, 280, 320, 400 В. Imax(8/20) = 40, 50 кА.

Устройства серии ГРОЗОСТОП® ГСК2-*/** 3+1 (С) соответствуют  УЗИП класса II, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98).  Устанавливаются в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.      УЗИП класса II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.    ГРОЗОСТОП® ГСК2-*/** 3+1 (С), ТУ 3428-002-79740390-2007 – серия четырехполюсных УЗИП класса II на основе оксидно-цинковых варисторов и газонаполненного разрядника.   • Предназначены для защиты фазных  и нулевого проводников от от противофазных (поперечных) перенапряжений в цепях  L/N, N/PE .  • Состоят из сменных трех варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.  • Способны отводить импульсы тока Imax(L/N)(8/20) = 40, 50 кА, Imax(N/PE)(8/20)= 50 кА.  • Выпускаются на номинальное рабочее напряжение UN= 60, 120, 230, 280, 320, 400 В. • Применяются в сетях с системами заземления типа TN-S, TT, IT. • Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный. • Для удаленного контроля ГРОЗОСТОП® ГСК2-*/** 3+1 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Структура наименования ГРОЗОСТОП®  ГСК2-*/** 3+1 (С) :    ГСК - серия устройств  для защиты оборудования распределительных сетей до 1000 В комбинированного типа; 2- класс УЗИП в соответствии с ГОСТ Р 51992;  * -  номинальное рабочее напряжение, UN;  ** -  максимальный разрядный ток, Imax(L/N)(8/20); 3+1 -количество полюсов и схема подключения УЗИП; C - наличие дистанционной сигнализации рабочего состояния.   Пример: ГРОЗОСТОП® ГСК2-230/50 3+1 С  - УЗИП для защиты  оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса II в соответствии с ГОСТ Р 51992, UN=230 В АС, Imax(L/N)(8/20)=50 кА, четыре полюса, схема включения для защиты от противофазных (поперечных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Схемы:

схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСК2 3+1 С

схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСК2 3+1

схема подключения для сетей с системами заземления типа TN-S

схема подключения для сетей с системой заземления типа TT

визуальная и дистанционная сигнализация рабочего состояния ГРОЗОСТОП ® ГСК2 3+1 (С)

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса II

Дополнительные принадлежности:

импульсные разделелительные дроссели серии PI-L*

прибор для диагностики УЗИП TESTER H1

вспомогательный соединительный модуль PR100

клеммная коробка HAKELBOX-6-S     Технические характеристики ГСК2-60/40 3+1 С ГСК2-120/40 3+0 С ГСК2-230/50 3+1 С ГСК2-280/50 3+1 С ГСК2-320/40 3+1 С ГСК2-400/40 3+0 С ГСК2-60/40 3+1 ГСК2-120/40 3+0 ГСК2-230/50 3+1 ГСК2-280/50 3+1 ГСК2-320/40 3+1 ГСК2-400/40 3+0  Количество полюсов  4 4 4 4 4 4 Класс УЗИП в соответствии с ГОСТ Р 51992-2002 II II II II II II Вид защиты L/N, N/PE L/N, N/PE L/N, N/PE L/N, N/PE L/N, N/PE L/N, N/PE Номинальное рабочее напряжение L/N, UN 60 В АС 120 В АС 230 В АС 280 В АС 320 В АС 400 В АС Макс. длительное рабочее напряжение L/N, UC  75 В АС 144 В АС 275 В АС 320 В АС 385 В АС 440 В АС Макс. длительное рабочее напряжение N/PE, UC   255 В АС  255 В АС   255 В АС   255 В АС   255 В АС   255 В АС   Максимальный разрядный ток L/N, Imax(8/20) 40 кА 40 кА 50 кА 50 кА 40 кА 40 кА Максимальный разрядный ток N/PE, Imax(8/20)  50 кА  50 кА  50 кА  50 кА  50 кА  50 кА Номинальный разрядный ток L/N, In(8/20) 15 кА 15 кА 20 кА 20 кА   15 кА 15 кА Номинальный разрядный ток N/PE, In(8/20)  20 кА  20 кА  20 кА  20 кА  20 кА  20 кА  Временное перенапряжение L/N,  UT - - 335 В/5 сек 335 В/5 сек 560 В/5 сек 580 В/5 сек Временное перенапряжение N/PE, UT  1200 В / 0,2 сек 1200 В / 0,2 сек 1200 В / 0,2 сек 1200 В / 0,2 сек 1200 В / 0,2 сек 1200 В / 0,2 сек Уровень напряжения защиты при In L/N, Up <580 В <1,0 кВ <1,35 кВ <1,45 кВ <1,65 кВ <2,15 кВ Уровень напряжения защиты при InN/PE, Up  <1,3 кВ  <1,3 кВ   <1,3 кВ   <1,3 кВ   <1,3 кВ   <1,3 кВ   Номинал защитного предохранителя 160 A  gG 160 A  gG 160 A  gG 160 A  gG   160 A  gG 160 A  gG Допустимый ток короткого замыкания, Ip 60 кА 60 кА 60 кА 60 кА 60 кА 60 кА Рабочая температура, υ -40°C - +80°C -40°C - +80°C -40°C - +80°C -40°C - +80°C -40°C - +80°C -40°C - +80°C Время срабатывания L/N, tA < 25 нсек < 25 нсек < 25 нсек < 25 нсек < 25 нсек < 25 нсек Время срабатывания N/PE, tA  < 100 нсек  < 100 нсек   < 100 нсек   < 100 нсек   < 100 нсек   < 100 нсек   Степень защиты в соответствии с ГОСТ 14254  IP 20  IP 20  IP 20  IP 20  IP 20  IP 20 Монтаж DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм Cечение присоединяемых проводников, макс. значения             - жесткий одножильный 35 мм² 35 мм² 35 мм² 35 мм² 35 мм² 35 мм²   - гибкий множильный 16 мм² 16 мм² 16 мм² 16 мм² 16 мм² 16 мм² Материал корпуса Polyamide PA6 Polyamide PA6  Polyamide PA6  Polyamide PA6 Polyamide PA6 Polyamide PA6 Cрок эксплуатации не менее 10 лет не менее 10 лет не менее 10 лет не менее 10 лет не менее 10 лет не менее 10 лет Контакты дистанционной сигнализации             -сечение проводника 1 мм² 1 мм² 1 мм² 1 мм² 1 мм² 1 мм² -макс. коммутируемый ток AC ~ 0,5 A ~ 0,5 A ~ 0,5 A ~ 0,5 A ~ 0,5 A ~ 0,5 A -макс. коммутируемое напряжение AC  ~ 250 В  ~ 250 В  ~ 250 В    ~ 250 В  ~ 250 В  ~ 250 В -макс. коммутируемый ток DC 0,1 A 0,1 A 0,1 A 0,1 A 0,1 A 0,1 A -макс. коммутируемое напряжение DC 250 В 250 В 250 В 250 В 250 В 250 В Масса 346 гр. 346 гр. 346 гр. 346 гр. 346 гр. 346 гр. Номер по каталогу 200 013 200 012 200 211 200 014 200 187 200 015   200 113 200 112 200 210 200 114 200 188 200 115

Сделать заказ и запросить дополнительную информацию по ГРОЗОСТОП ГСК2-*/** 3+1 (С) Вы можете здесь.
