ГСВ 123-230/25 3+0 (С)

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса I+II+III

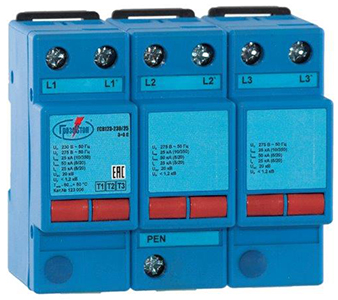

ГСВ 123-230/25 3+0 (С)





Трехполюсные УЗИП класса испытаний I,II,III ограничивающего типа для сетей с системой заземления типа TN-C. Uo = 230/380 В 50 Гц. Iimp(10/350)= 25 кА.

Устройства серии ГРОЗОСТОП® ГСВ123-230/25 3+0 (С) по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  при воздушном или кабельном вводе электропитания.      ГРОЗОСТОП® ГСВ123-230/25 3+0 (С), ТУ 3428-002-79740390-2007 – серия трехполюсных УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов.   • Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты. • Не требуют установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования не более 5 м по кабелю.  • Способны отводить импульсы тока Iimp (10/350)= 25 кА. • Обеспечивают уровень напряжения защиты при Uoc Up<900 В. • Работают в температурном диапазоне -60°C...+80°C. • Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут. • Для удаленного контроля ГРОЗОСТОП® ГСВ123-230/25 3+0 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Структура наименования ГРОЗОСТОП®  ГСВ123-230/25 3+0 (С) :    ГСВ - серия устройств  для защиты оборудования распределительных сетей до 1000 В ограничивающего типа; 123- класс испытаний УЗИП в соответствии с ГОСТ Р 51992;  * -  номинальное напряжение системы, Uо AC;  ** -  импульсный ток, Iimp(10/350); 3+0 -количество полюсов и схема подключения УЗИП; C - наличие дистанционной сигнализации рабочего состояния.   Пример: ГРОЗОСТОП® ГСВ123-230/25 3+0 С  - УЗИП для защиты  оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ Р 51992, Uо=230 В АС, Iimp(10/350)=25 кА, три полюса, схема включения для защиты от синфазных (продольных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Схемы:

схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСВ123-230/25 3+0 С

схемы подключения УЗИП серии ГРОЗОСТОП ® ГСВ123-230/25 3+0 С к трехфазной сети с системой заземления типа TN-С

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H1

прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики  ГСВ123-230/25 3+0 С    ГСВ123-230/25 3+0 Количество полюсов  3 Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011 I, II, III Вид защиты L/PEN Номинальное напряжение системы / 50 Гц, Uо  230/380 В Максимальное длительное рабочее напряжение / 50 Гц, UC  275 B  Импульсный ток для 1 полюса, Iimp(10/350)  25 кА  Коммутируемый заряд для 1 полюса, Q   12,5 A×сек  Удельная энергия для 1 полюса, W/R 156 кДж/Ом  Суммарный импульсный ток  ITotal(10/350) 75 кА   Максимальный разрядный ток для 1 полюса, Imax(8/20) 50 кА Номинальный разрядный ток для 1 полюса, In(8/20) 25 кА Испытательный импульс для 1 полюса, Uoc(1,2/50)  20 кВ  Уровень напряжения защиты при Iimp, Up   <1,2 кВ   Уровень напряжения защиты при Uoc, Up  <900 В  Временное перенапряжение,  UT 335 В/5 сек Номинал защитного предохранителя 315 A  gG Номинал защитного предохранителя при "V" - соединении  125 A  gG  Допустимый ток короткого замыкания, Ip 80 кА Рабочая температура, υ -60°C...+80°C Время срабатывания, tA < 25 нсек Степень защиты в соответствии с ГОСТ 14254  IP20 Монтаж DIN-рейка 35 мм Cечение присоединяемых проводников, макс. значения 50 мм²  Материал корпуса  Polyamide PA6 Cрок эксплуатации не менее 10 лет Контакты дистанционной сигнализации   -электрическая прочность 3,75 кВэфф -сопротивление изоляции 2 x 107 Ом -макс. коммутируемый ток ~ 0,5 A -макс. коммутируемое напряжение  ~ 250 В Масса 900 гр. Номер по каталогу 123 006   123 007

Сделать заказ и запросить дополнительную информацию по ГСВ 123-230/25 3+0 (С) Вы можете здесь.
