УЗИП
класса III
ГСВ3-230/**
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

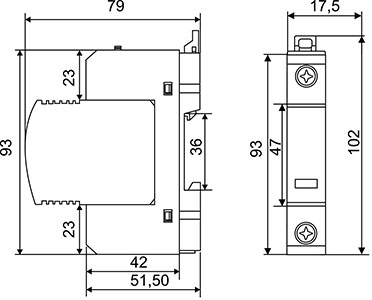

Однополюсные УЗИП класса испытаний III ограничивающего типа. Применяются для защиты фазного проводника в системах переменного тока и полюсов в системах постоянного тока. Состоят из сменного варисторного модуля и базы для подключения к сети и креплению к DIN-рейке 35 мм. Uо = 230/325 В AC/DC. In(8/20)= 3, 9 кА.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Устройства серии ГРОЗОСТОП® ГСВ3-230/** испытаны в соответствии с классом испытаний III, согласно ГОСТ Р 51992-2011. Устанавливаются после УЗИП класса II в пределах 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Предназначены для защиты конечных потребителей от остаточных бросков импульсных перенапряжений.
ГРОЗОСТОП® ГСВ3-230/**, ТУ 3428-002-79740390-2007 – серия однополюсных УЗИП класса испытаний III на основе оксидно-цинковых варисторов.
• Предназначены для защиты фазных проводников L/N, L/PEN, L/PE в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE постоянного тока.
• Состоят из сменного варисторного модуля и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока In(8/20) = 3, 9 кА, Uoc(1.2/50)= 6, 18 кВ.
• Выпускаются на номинальное рабочее напряжение системы Uо= 230/325 В AC/DC.
• Применяются в сетях переменного и постоянного тока с системами заземления типа TNC, TN-S, TT и IT.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на сменных модулях. В исправном состоянии индикатор светится, в аварийном - нет.
• Защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса III. При соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 900 В.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Структура наименования ГРОЗОСТОП® ГСВ3-230/**:
ГСВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего типа;
3- класс испытаний УЗИП в соответствии с ГОСТ Р 51992; 230 - номинальное напряжение системы, Uо AC; ** - номинальный разрядный ток, In(L/N)(8/20).
Пример: ГРОЗОСТОП® ГСВ3-230/9 - УЗИП для защиты оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний III в соответствии с ГОСТ Р 51992, Uо=230 В АС, In(L/N)(8/20)=9 кА, один полюс.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Схемы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСВ3-230/**
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
схема подключения УЗИП серии ГРОЗОСТОП ® ГСВ3-230/** к сети переменного тока с системой заземления типа TN-C
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
схема подключения УЗИП серии ГРОЗОСТОП ® ГСВ3-230/** к сети постоянного тока с системой заземления типа TN-C система а
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Сертификаты:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Теория и особенности применения:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
УЗИП и его параметры
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
применение УЗИП класса III
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Дополнительные принадлежности:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
прибор для диагностики УЗИП TESTER H1
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
клеммная коробка HAKELBOX-6-S
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
