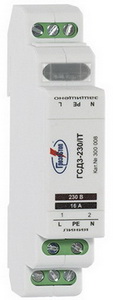

ГСД3-230/IT

Двухполюсные УЗИП класса испытаний III комбинированного типа, применяются для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока. Uo = 230/300 В AC/DC. In (8/20)= 3 кА.

Устройства серии ГРОЗОСТОП® ГСД3-230/IT испытаны в соответствии с классом испытаний III, согласно ГОСТ Р 51992-2011. Устанавливаются после УЗИП класса II в пределах 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Предназначены для защиты конечных потребителей от остаточных бросков импульсных перенапряжений.

ГРОЗОСТОП® ГСД3-230/IT, ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса испытаний III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Предназначены для защиты фазных проводников в системах переменного тока и полюсов в системах постоянного токаот противофазных и синфазных перенапряжений в цепях

L1/L2, L1/PE, L2/PE, L+/L-, L+/PE, L-/PE.

• Выпускаются на номинальное рабочее напряжение системы Uо= 230/300 В AC/DC.

• Применяются в сетях переменного/постоянного тока с системой заземления типа IT.

• Возможно параллельное и последовательное подключение к защищаемой сети.

• Способны отводить импульсы тока In(8/20) = 3 кА, Uoc(1.2/50)= 6 кВ.

• Для удаленного контроля серия ГСД3-230/IT cнабжена “сухими” контактами дистанционной сигнализации.

• Визуальный контроль рабочего состояния ГСД3-230/IT проводится с помощью светодиода зеленого цвета. В исправном состоянии светодиод светится, в аварийном - нет.

• Защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса III. При соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 900 В.

Структура наименования ГРОЗОСТОП® ГСД3-230/IT:

ГСД - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
3- класс испытаний УЗИП в соответствии с ГОСТ Р 51992;
230 - номинальное напряжение системы, Uо AC;
IT - тип системы заземления;

Пример: ГРОЗОСТОП® ГСД3-230/IT - УЗИП для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний III в соответствии с ГОСТ Р 51992, Uо=230 В АС, тип системы заземления IT.

Схемы:

схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСД3-230/IT

схема подключения УЗИП серии ГРОЗОСТОП ® ГСД3-230/IT к сети переменного тока с системой заземления типа IT

схема подключения УЗИП серии ГРОЗОСТОП ® ГСД3-230/IT к сети постоянного тока с системой заземления типа IT

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса III

При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H1

прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики	ГСД3-230/IT
Количество полюсов	1
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011	III
Вид защиты	L1/L2, L1/PE, L2/PE, L+/L-, L+/PE, L-/PE
Номинальное напряжение системы AC/DC, Uо	230/300 В
Максимальное длительное рабочее напряжение AC/DC, UC	255/320 B
Максимальный разрядный ток L1/L2, L1(L2)/PE, Imax(8/20)	6 кА
Номинальный разрядный ток L1/L2, L1(L2)/PE, In(8/20)	3 кА
Испытательный импульс L1/L2, L1(L2)/PE, Uoc(1,2/50)	6 кВ
Уровень напряжения защиты L1/L2 при Uoc, Up	<1,1 кВ
Уровень напряжения защиты L1(L2)/PE приUoc, Up	<800 В
Ток утечки светодиодной сигнализации L1/L2	<1 мА
Номинал защитного предохранителя при параллельном подключении	25 A gG
Номинал защитного предохранителя при последовательном подключении	16 A gG
Рабочая температура, υ	-40°C...+80°C
Время срабатывания L/N, tA	< 25 нсек
Время срабатывания L(N)/PE, tA	< 100 нсек
Степень защиты в соответствии с ГОСТ 14254	IP20
Монтаж	DIN-рейка 35 мм
Cечение присоединяемых проводников
- жесткий одножильный	0.25-2.5 мм²
- гибкий множильный	0.25-1.5 мм²
Материал корпуса	Polyamide PA6
Cрок эксплуатации	не менее 10 лет
Контакты дистанционной сигнализации
-макс. коммутируемый ток АС	3 A
-макс. коммутируемое напряжение АС	250 В
Масса	60 гр.
Номер по каталогу	300 008
