Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса III

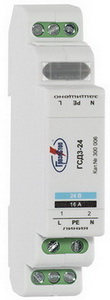

ГСД3-24/(), ГСД3-60/(), ГСД-110/(**)

Двухполюсные УЗИП класса испытаний III комбинированного типа, применяются для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока. Uo = 24, 60, 110 В AC/DC. In (8/20)= 1, 3 кА.

Устройства серии ГРОЗОСТОП® ГСД3-* (**) испытаны в соответствии с классом испытаний III, согласно ГОСТ Р 51992-2011. Устанавливаются после УЗИП класса II в пределах 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Предназначены для защиты конечных потребителей от остаточных бросков импульсных перенапряжений.

ГРОЗОСТОП® ГСД3-* (**), ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса испытаний III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Предназначены для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока от противофазных и синфазных перенапряжений в цепях L/N, L(N)/PE, L-/L+, L-(+)/PE.

• Выпускаются на номинальное рабочее напряжение системы Uо= 24, 60, 110 AC/DC.

• Применяются в сетях переменного тока с системами заземления типа TN-S, IT и TN-C система b, TN-S система а в сетях постоянного тока.

• Для цепей, где по условиям эксплуатации недопустимо наличие токов утечки применяется ГСД3-* КЦ.

• Возможно параллельное и последовательное подключение к защищаемой сети.

• Способны отводить импульсы тока In(8/20) = 1, 3 кА, Uoc(1.2/50)= 2, 6 кВ.

• Для удаленного контроля серия ГСД3-* cнабжена “сухими” контактами дистанционной сигнализации.

• Визуальный контроль рабочего состояния ГСД3-* проводится с помощью светодиода зеленого цвета. В исправном состоянии светодиод светится, в аварийном - нет. ГСД3-* КЦ не имеет визуальной сигнализации работоспособного состояния.

• Защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса III.

Структура наименования ГРОЗОСТОП® ГСД3-* (**):

ГСД - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
3- класс испытаний УЗИП в соответствии с ГОСТ Р 51992;
* - номинальное напряжение системы, Uо= 24, 60, 110 AC/DC;

** - дополнительные модификации УЗИП:

- КЦ - исключена визуальная сигнализация для уменьшения токов утечки.

Пример: ГРОЗОСТОП® ГСД3-24 - УЗИП для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний III в соответствии с ГОСТ Р 51992, Uо=24 В АС/DC.

Схемы:

схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСД3-*

схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСД3-* КЦ

схема подключения УЗИП ГРОЗОСТОП ® ГСД3-24, 60, 110 к однофазной сети с системой заземления типа TN-S

схема подключения УЗИП ГРОЗОСТОП ® ГСД3-24, 60, 110 к однофазной сети с системой заземления типа IT

схема подключения УЗИП ГРОЗОСТОП ® ГСД3-24, 60, 110 к сети постоянного тока с системой заземления типа TN-S система а

схема подключения УЗИП ГРОЗОСТОП ® ГСД3-24, 60, 110 к сети постоянного тока с системой заземления типа TN-C система b

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

разрешение Федеральной службы по экологическому, технологическому и атомному надзору

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса III

Для цепей, где по условиям эксплуатации недопустимо наличие токов утечки применяется ГСД3-24 КЦ.

При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H1

прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики	ГСД3-24	ГСД3-60	ГСД3-110
Технические характеристики	ГСД3-24 КЦ	ГСД3-60 КЦ	ГСД3-110 КЦ
Количество полюсов	2	2	2
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011	III	III	III
Вид защиты	L/N, L(N)/PE, L-/L+, L-(+)/PE	L/N, L(N)/PE, L-/L+, L-(+)/PE	L/N, L(N)/PE, L-/L+, L-(+)/PE
Номинальное напряжение системы AC/DC, Uо	24 В	60 В	110 В
Максимальное длительное рабочее напряжение AC/DC, UC	30/40 B	70/90 B	120/1650 B
Максимальный разрядный ток L/N, L(N)/PE, Imax(8/20)	2 кА	2 кА	4,5 кА
Номинальный разрядный токL/N, L(N)/PE, In(8/20)	1 кА	1 кА	3 кА
Испытательный импульсL/N, L(N)/PE Uoc(1,2/50)	2 кВ	2 кВ	6 кВ
Уровень напряжения защитыL/N при Uoc, Up	<150 В	<250 В	<350 В
Уровень напряжения защитыL(N)/PE при Uoc, Up	<100 В	<150 В	<200 В
Рассеиваемая мощность, при t=20 0C	< 0,5 Вт	< 0,5 Вт	< 0,5 Вт
Ток утечки светодиодной сигнализации L/PE для ГСД3-*	<1 мА	<1 мА	<1 мА
Ток утечки светодиодной сигнализации L/PE для ГСД3-* КЦ	-	-	-
Номинал защитного предохранителя при параллельном подключении	25 A gG	25 A gG	25 A gG
Номинал защитного предохранителя при последовательном подключении	16 A gG	16 A gG	16 A gG
Рабочая температура, υ	-40°C...+80°C	-40°C...+80°C	-40°C...+80°C
Время срабатывания L/N, tA	< 25 нсек	< 25 нсек	< 25 нсек
Время срабатывания L(N)/PE, tA	< 100 нсек	< 100 нсек	< 100 нсек
Степень защиты в соответствии с ГОСТ 14254	IP20	IP20	IP20
Монтаж	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников
- жесткий одножильный	0.25-2.5 мм²	0.25-2.5 мм²	0.25-2.5 мм²
- гибкий множильный	0.25-1.5 мм²	0.25-1.5 мм²	0.25-1.5 мм²
Материал корпуса	Polyamide PA6	Polyamide PA6	Polyamide PA6
Cрок эксплуатации	не менее 10 лет	не менее 10 лет	не менее 10 лет
Контакты дистанционной сигнализации
-макс. коммутируемый ток АС	3 A	3 A	3 A
-макс. коммутируемое напряжение АС	250 В	250 В	250 В
Масса	52 гр.	52 гр.	52 гр.
Номер по каталогу	ГСД3-24 №300 006	ГСД3-60 №300 007	ГСД3-110 №300 011
	ГСД3-24 КЦ №300 026	ГСД3-60 КЦ №300 027	ГСД3-110 КЦ №300 021
