Трехполюсные УЗИП класса испытаний I,II,III комбинированного типа для сетей постоянного тока. Uo = 220 В DC. Iimp(10/350)= 25 кА.



Устройства серии ГРОЗОСТОП® ГСК123-220 ПТ С по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах постоянного тока при воздушном или кабельном вводе электропитания.

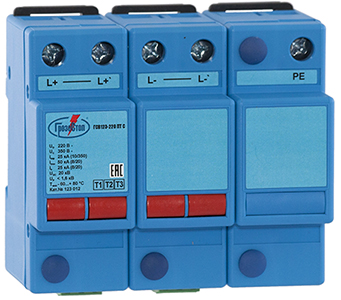

ГРОЗОСТОП® ГСК123-220 ПТ С, ТУ 3428-002-79740390-2007 – серия трехполюсных УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• УЗИП разработаны специально для сетей постоянного тока.

• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.

• Не требуют установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования не более 5 м по кабелю.



Структура наименования ГРОЗОСТОП®  ГСК123-220 ПТ С :



ГСК - серия устройств  для защиты оборудования распределительных сетей до 1000 В переменного тока или 1500 В постоянного тока комбинированного типа;
123- класс испытаний УЗИП в соответствии с ГОСТ Р 51992;
220 -  номинальное напряжение системы, Uо DC;
ПТ - разработаны специально для сетей постоянного тока
C - наличие дистанционной сигнализации рабочего состояния.





cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008





Теория и особенности применения:



прибор для диагностики УЗИП TESTER H4 GIGATEST pro

Технические характеристики  ГСВ123-220 ПТ С  Количество полюсов  3 Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011 I, II, III Вид защиты L+/L-, L+/PE, L-/PE  Номинальное напряжение системы DC, Uо  220 В Максимальное длительное рабочее напряжение DC, UC  350 B  Импульсный ток для 1 полюса, Iimp(10/350)  25 кА  Коммутируемый заряд для 1 полюса, Q   12,5 A×сек  Удельная энергия для 1 полюса, W/R 156 кДж/Ом  Суммарный импульсный ток (L+)+(L-)/PE, ITotal(10/350) 50 кА   Максимальный разрядный ток L+(L-)/PE, Imax(8/20) 50 кА Номинальный разрядный ток L+(L-)/PE, L+/L-, In(8/20) 25 кА Испытательный импульс  L+(L-)/PE, Uoc(1,2/50)  20 кВ  Уровень напряжения защиты при Iimp L+(L-)/PE, Up   <1,0 кВ   Уровень напряжения защиты при Imax L+(L-)/PE, Up    <1,6 кВ  Уровень напряжения защиты при In L+(L-)/PE, Up   <1,2 кВ    Уровень напряжения защиты при Uoc L+(L-)/PE, Up  <1,3 кВ  Номинал защитного предохранителя 315 A  gG Номинал защитного предохранителя при "V" - соединении  125 A  gG  Устойчивость к токам короткого замыкания 80 кА Рабочая температура, υ -60°C...+80°C Время срабатывания, tA < 100 нс Степень защиты в соответствии с ГОСТ 14254  IP20 Монтаж DIN-рейка 35 мм Cечение присоединяемых проводников, макс. значения 50 мм²  Материал корпуса  Polyamide PA6 Cрок эксплуатации не менее 10 лет Контакты дистанционной сигнализации   -электрическая прочность 3,75 кВэфф -сопротивление изоляции 2 x 107 Ом -макс. коммутируемый ток ~ 0,5 A -макс. коммутируемое напряжение  ~ 250 В Масса 730 гр. Номер по каталогу 123 012
