Двухполюсные УЗИП класса испытаний I,II,III комбинированного типа для сетей с системой заземления типа TN-S, TT. Uo = 230/325 В AC/DC . Iimp(L/N) (10/350)= 25 кА, Iimp(N/PE)(10/350)= 50 кА. Выполнены по схеме для защиты от поперечных перенапряжений в цепях "провод - провод".



Устройства серии ГРОЗОСТОП® ГСК123-230/25 1+1 (С) по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  при воздушном или кабельном вводе электропитания.

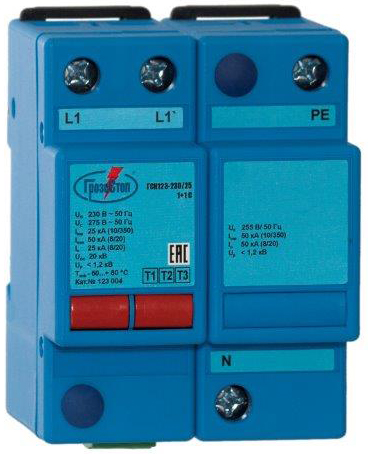

ГРОЗОСТОП® ГСК123-230/25 1+1 (С), ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов и газонаполненного разрядника.



• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.

• Не требуют установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования не более 5 м по кабелю.

• Выполнены по схеме для защиты от поперечныхных перенапряжений в цепях "провод - земля".



Структура наименования ГРОЗОСТОП®  ГСК123-230/25 1+1 (С) :



ГСК - серия устройств  для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
123- класс испытаний УЗИП в соответствии с ГОСТ Р 51992;
* -  номинальное напряжение системы, Uо AC;
** -  импульсный ток, Iimp(L/N)(10/350);
1+1 -количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния.



Пример: ГРОЗОСТОП® ГСК123-230/25 1+1 С  - УЗИП для защиты  оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ Р 51992, Uо=230 В АС, Iimp(L/N)(10/350)=25 кА, два полюса, схема включения для защиты от поперечных перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.



cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008





Теория и особенности применения:



прибор для диагностики УЗИП TESTER H4 GIGATEST pro

Технические характеристики  ГСК123-230/25 1+1 С    ГСК123-230/25 1+1 Количество полюсов  2 Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011 I, II, III Вид защиты L/N, N/PE Номинальное напряжение системы , Uо  230/325 B AC/DC Максимальное длительное рабочее напряжение L/N , UC  275/385 B AC/DC  Максимальное длительное рабочее напряжение N/PE , UC   255 B  Импульсный ток L/N, Iimp(10/350)   25 кА  Импульсный ток N/PE, Iimp(10/350)   50 кА   Коммутируемый заряд L/N, Q   12,5 A×сек  Коммутируемый заряд N/PE, Q    25 A×сек   Удельная энергия L/N, W/R    156 кДж/Ом  Удельная энергия N/PE, W/R     625 кДж/Ом   Суммарный импульсный ток  ITotal(10/350) 50 кА   Максимальный разрядный ток, Imax(8/20) 50 кА Номинальный разрядный ток L/N, In(8/20) 25 кА Номинальный разрядный ток N/PE, In(8/20)  50 кА  Испытательный импульс L/N, Uoc(1,2/50)  20 кВ  Испытательный импульс N/PE, Uoc(1,2/50)   6 кВ Уровень напряжения защиты L/N при Iimp, Up   <1,2 кВ   Уровень напряжения защиты L/N при Uoc, Up  <900 В  Временное перенапряжение L/N,  UT 335 В/5 сек Временное перенапряжение N/PE,  UT  1200 В/0,2 сек  Номинал защитного предохранителя 315 A  gG Номинал защитного предохранителя при "V" - соединении  125 A  gG  Допустимый ток короткого замыкания, Ip 80 кА Рабочая температура, υ -60°C...+80°C Время срабатывания L/N, tA < 25 нсек Время срабатывания N/PE, tA  < 100 нсек  Степень защиты в соответствии с ГОСТ 14254  IP20 Монтаж DIN-рейка 35 мм Cечение присоединяемых проводников, макс. значения 50 мм²  Материал корпуса  Polyamide PA6 Cрок эксплуатации не менее 10 лет Контакты дистанционной сигнализации   -электрическая прочность 3,75 кВэфф -сопротивление изоляции 2 x 107 Ом -макс. коммутируемый ток ~ 0,5 A -макс. коммутируемое напряжение  ~ 250 В Масса 460 гр. Номер по каталогу 123 004   123 005
