ГСР100 Ex
Уcтройства защиты от импульсных перенапряжений и помех
Разделительные искровые разрядники
Разделительные
искровые разрядники
ГСР100 Ex
|
||||||||||||||||||||||||||||||||||||||

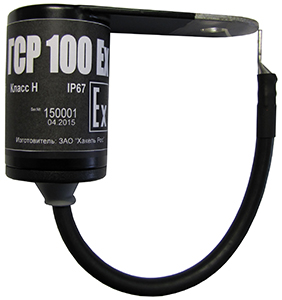

ГСР100 Ex
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
Взрывозащищенный разделительный разрядник для уравнивания потенциалов во взрывоопасных зонах. Iimp(10/350)=100 кА. Применяется в молниезащите и трубопроводных системах. | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
Разделительный
разрядник ГСР100
Ex, ТУ
3428-002-79740390-2007 предназначен
для уравнивания
потенциалов во
взрывоопасных
зонах между
металлическими
составными
частями и
элементами
объекта, которые
не могут быть по
условиям
эксплуатации
напрямую
электрически
соединены друг с
другом.
ГСР100
Ex, ТУ
3428-002-79740390-2007
– искровой
разделительный
разрядник.
• Способен отводить импульсы тока Iimp (10/350)=100 кА. • Применяется во взрывоопасных зонах помещений и наружных установок, где возможно образование паро- и газовоздушных взрывоопасных смесей категории II и групп Т1 – Т6 по ГОСТ Р МЭК 60079-20-1-2011, в соответствии с присвоенной маркировкой взрывозащиты 1Ex mb II T6 Gb X ГОСТ Р 60079-0-2011 и отраслевыми Правилами безопасности, регламентирующими применение данного оборудования во взрывоопасных зонах. • Применяется в зонах помещений и наружных установок, опасных по воспламенению горючей пыли, в соответствии с присвоенной маркировкой взрывозащиты Ex mb IIIC T800C Db X, ГОСТ Р МЭК 60079-14 – 2011 и отраслевыми Правилами безопасности, регламентирующими применение данного оборудования во взрывоопасных зонах. • Для подключение разрядника применяется медный проводник сечением 25 мм² длиной 200 мм с клеммным наконечником d=13 мм и монтажная пластина с отверстием d=13 мм.
• По
согласованию
возможно
изменение длины
проводника.
• Соответствует
классу
разрядника H по
ГОСТ Р МЭК
62561.3-2014.
• Соответствует п.12.2
«Временных
технических
требований к
вставкам
(муфтам)
электроизолирующим»,
утвержденным ОАО
«Газпром»
28.04.2010 г. .
При достижении
напряжение
напряжения
пробоя,
сопротивление
разрядника резко
падает с
величины >1 ГОм
до 0,001
÷ 0,002 Ом и
из-за ионизации
газа происходит
дуговой разряд.
После окончания
воздействия
перенапряжения
разрядник
восстанавливает
свое высокое
сопротивление и
разрывает
соединение.
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
Область
применения:
|
||||||||||||||||||||||||||||||||||||||
ГСР 100 Ex предназначен для уравнивания потенциалов во взрывоопасных зонах между металлическими составными частями и элементами объекта, которые не могут быть по условиям эксплуатации напрямую электрически соединены друг с другом:
- молниезащитное уравнивание потенциалов в соответствии с IEC 62305-3 (2010);
- уравнивание потенциалов в электрических сетях с системой заземления типа IT в соответствии с ГОСТ Р 50571.5.54 - 2011;
- изолирующие вставки, изолирующие фланцевые соединения трубопроводов, находящиеся под катодной защитой;
- заземленные конструкции объекта и трубопроводы, находящиеся под катодной защитой;
- заземленные конструкции объекта и заземляющий проводник функционального (рабочего) заземления, если СУЩЕСТВУЮТ ограничения на присоединение цепей функционального заземления к заземляющему устройству защитного заземления. |
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
Обеспечение
взрывозащиты:
|
||||||||||||||||||||||||||||||||||||||
Взрывозащищенность разделительного разрядника обеспечивается взрывозащитой вида «герметизация компаундом «m» по ГОСТ Р МЭК 60079-18-2012 и выполнением его конструкции в соответствии с требованиями ГОСТ Р МЭК 60079-0-2011, а именно:
- электрические элементы разделительного разрядника ГСР100 Ex заключены в оболочку со степенью защиты от внешних воздействий IP66 (IP67) с толщиной стенки более 0,5 мм;
- пространство между электрическими элементами и оболочкой залито теплостойким компаундом, обеспечивая заполнение внутренних полостей оболочки с отсутствием в заливке воздушных полостей, трещин, отслоений, что соответствует требованиям ГОСТ Р МЭК 60079-18-2012;
- температура нагрева наружной поверхности оболочек изделий не превышает допустимую для температурных классов Т6 по ГОСТ Р МЭК 60079-0-2011 с учетом максимальной температуры окружающей среды;
- постоянно подсоединенный кабель введен в оболочку и залит компаундом; - механическая прочность оболочки разрядника соответствует требованиям ГОСТ Р МЭК 60079-0 – 2011;
- соблюдением специальных условий безопасного применения при эксплуатации, которые описаны в п. 1.6 РЭ.
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
Специальные
условия
безопасного
применения «Х»:
|
||||||||||||||||||||||||||||||||||||||
Знак «Х» в
маркировке
взрывозащищенного
разделительного
разрядника ГСР
100 Ex указывает
на его
безопасное
применение,
заключающееся в
следующем:
• запрещается включение разрядника в цепи L-N, L-PEN, L-PE;
• место подключения должно быть очищено от грязи и краски;
• разрядник должен крепиться к оборудованию таким образом, чтобы не допускать перегиба кабеля;
• при повреждении корпуса разрядника запрещается его дальнейшее использование.
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
Сертификаты:
|
||||||||||||||||||||||||||||||||||||||
сертификат
соответствия №ТС
RU
C-RU.МН04.В.00285
Взрывозащищенные
разделительные
разрядники типов
HGS100 Ex,
HGS100 Ex IP67 и
ГСР100 Ex
требованиям
Технического
регламента
Таможенного
союза ТР ТС
012/2011 "О
безопасности
оборудования для
работы во
взрывоопасных
средах".
|
||||||||||||||||||||||||||||||||||||||
сертификат
соответствия №ТС
RU
C-RU.МЛ02.В.00230
Устройств защиты
от импульсных
перенапряжений
требованиям
Технического
регламента
Таможенного
союза ТР ТС
004/2011 "О
безопасности
низковольтного
оборудования". |
||||||||||||||||||||||||||||||||||||||
сертификат соответствия №РОСС RU.AB28.H18151 разделительных искровых разрядников серий ГСР, HGS, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 62561.3-2014.
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
Дополнительные принадлежности:
|
||||||||||||||||||||||||||||||||||||||
прибор для диагностики УЗИП TESTER H1
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
Сделать заказ и запросить дополнительную информацию по ГСР100 Ex Вы можете здесь.
