ГСР50
|
||||||||||||||||||||||||||
|
ГСР50
|
||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||

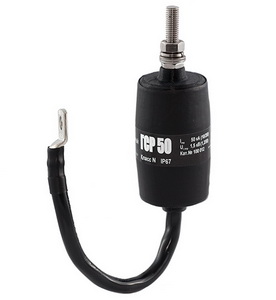

| Разделительный разрядник для уравнивания потенциалов. Iimp(10/350)=50 кА. Применяется в молниезащите и трубопроводных системах. | ||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
|
Разделительный
разрядник ГСР50, ТУ
3428-002-79740390-2007 предназначен
для уравнивания
потенциалов
между
металлическими
составными
частями и
элементами
объекта, которые
не могут быть по
условиям
эксплуатации
напрямую
электрически
соединены друг с
другом.
ГСР50,
ТУ
3428-002-79740390-2007
– искровой
разделительный
разрядник.
• Способен отводить импульсы тока Iimp (10/350)=50 кА. • Для подключение разрядника применяется медный проводник сечением 25 мм² длиной 200 мм с клеммным наконечником d=13 мм и шпилька с гайкой с резьбой М10.
• По
согласованию
возможно
изменение длины
проводника.
• Соответствует
классу
разрядника N по
ГОСТ Р МЭК
62561.3-2014.
При достижении
напряжение
напряжения
пробоя,
сопротивление
разрядника резко
падает с
величины >1 ГОм
до 0,001
÷ 0,002 Ом и
из-за ионизации
газа происходит
дуговой разряд.
После окончания
воздействия
перенапряжения
разрядник
восстанавливает
свое высокое
сопротивление и
разрывает
соединение.
|
||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
|
Область
применения:
|
||||||||||||||||||||||||||
|
ГСР50 предназначен для уравнивания потенциалов между металлическими составными частями и элементами объекта, которые не могут быть по условиям эксплуатации напрямую электрически соединены друг с другом:
- молниезащитное уравнивание потенциалов в соответствии с IEC 62305-3 (2010);
- уравнивание потенциалов в электрических сетях с системой заземления типа IT в соответствии с ГОСТ Р 50571.5.54 - 2011;
- изолирующие вставки, изолирующие фланцевые соединения трубопроводов, находящиеся под катодной защитой;
- заземленные конструкции объекта и трубопроводы, находящиеся под катодной защитой;
- заземленные конструкции объекта и заземляющий проводник функционального (рабочего) заземления, если СУЩЕСТВУЮТ ограничения на присоединение цепей функционального заземления к заземляющему устройству защитного заземления. |
||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
|
Безопасное
применение
ГСР50,
заключается в
следующем:
• запрещается включение разрядника в цепи L-N, L-PEN, L-PE;
• место подключения должно быть очищено от грязи и краски;
• разрядник должен крепиться к оборудованию таким образом, чтобы не допускать перегиба кабеля;
• при повреждении корпуса разрядника запрещается его дальнейшее использование.
|
||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
|
Сертификаты:
|
||||||||||||||||||||||||||
|
сертификат
соответствия №ТС
RU
C-RU.МЛ02.В.00230
Устройств защиты
от импульсных
перенапряжений
требованиям
Технического
регламента
Таможенного
союза ТР ТС
004/2011 "О
безопасности
низковольтного
оборудования". |
||||||||||||||||||||||||||
|
сертификат соответствия №РОСС RU.AB28.H18151 разделительных искровых разрядников серий ГСР, HGS, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 62561.3-2014.
|
||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
|
Дополнительные принадлежности:
|
||||||||||||||||||||||||||
|
прибор для диагностики УЗИП TESTER H1
|
||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
|
Сделать заказ и запросить дополнительную информацию по ГСР50 Вы можете здесь.
