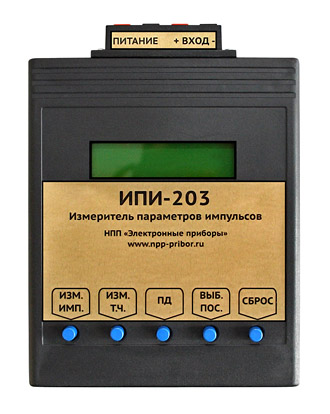

Тестер импульсов для координатных АТС: АТСК-У, Пентаконта ИПИ-203
| Напряжение питания | 24-72 В |
| Ток потребления, не более | 50 мА |
| Диапазон измерения длительности положительных и отрицательных импульсов | 10 - 16 000 мс |
| Диапазон измерения длительности интервалов для импульсов положительной и отрицательной полярности | |
| Постоянная времени подавления дребезга измеряемых импульсов | 0, 5, 10 мс |
| Диапазон измерения длительности пакетов тональной частоты | 20 - 16 000 мс |
| Диапазон измерения длительности пауз между пакетами тональной частоты | 20 - 16 000 мс |
| Диапазон измерения частоты тонального сигнала | 10 Гц - 20 кГц |
| Входное сопротивление прибора по пост.току | > 200 кОм |
| Входное сопротивление прибора по перем.току | > 50 кОм |
| Количество знакомест индикатора | 10 |
| Размеры | 160х120х40 мм |
| Масса | 0,3 кг |
| Диапазон рабочих температур |
от +5 до +35 °С |
Назначение:
ИПИ-203 является универсальным малогабаритным прибором для контроля и измерений временных параметров аппаратуры координатных АТС типа АТСК-У, Пентаконта и др. АТС.
Фактически, он представляет собой измеритель параметров импульсов собранный с применением микроконтроллера с кварцевой стабилизацией тактовой частоты и современным программным обеспечением.
За счёт применения микропроцессорной техники и специальных программ достигается высокая точность измерения, простота и удобство в работе.
Применяется в лабораториях АТС, МТТС и телеграфных станциях при наладке и проверке средств импульсной техники и коммутационного оборудования взамен приборов устаревших типов ( ИИВ, ИНИР, ДИИВ, ДИНИР и т.п.).
Прибор измеряет длительность импульсов и интервалов для импульсов положительной и отрицательной полярности. Имеет переключаемую отстройку от дребезга входных импульсов. Измеряет длительность «пакетов» тональной частоты и пауз между ними.
Измерение длительности импульсов и интервалов:Прибор измеряет длительность импульсов и интервалов в диапазоне 10 мс - 16000 мс. Результаты измерений отображаются в нижней строке индикатора Также отображается полярность напряжения входного сигнала знаком «+» и «-» и полярность импульса - стрелками вверх или вниз. После прохождения серии импульсов на индикаторе отображаются параметры последнего импульса и паузы из серии.
Измерение производится по уровню ±30 В. Погрешность ±0,2% ±1 мс.
Измерение длительности тональных посылок и пауз:
Прибор измеряет длительность тональных посылок и пауз в диапазоне 50 мс - 16000 мс. Результаты измерений отображаются в верхней строке индикатора. В нижней строке индикатора знаком «*» отображается наличие тонального сигнала. Измеряемые тональные сигналы должны иметь уровень от -10 дБ до +10 дБ и частоту от 200 Гц до 20 кГц. Погрешность ±0,2% ±10 мс.
Подавление дребезга:
Прибор может подавлять импульсы «дребезга» с постоянной времени 5 мс или 20 мс. Импульсы дребезга усредняются и добавляются к длительности основного импульса. Если импульс не поражен дребезгом, то подавление дребезга не влияет на точность измерения. Подавление дребезга можно отключить
Измерение частоты тонального сигнала:
Прибор измеряет частоту тональных сигналов с уровнем от -10 дБ до +10 дБ и частотой от 10 Гц до 20 кГц. Погрешность ±0,2% ±1 Гц. Интервал измерения - 1 с.
