Трассопоисковый комплект (трассоискатель и генератор) Пчела-11
Трассоискатель:
| Точность определения трассы, не хуже | ±10 см |
| Точность определения глубины залегания | ±10 см |
| Рабочая частота приёмника | 1020±60Гц |
| Источник питания |
2 батареи типа АА 1,5 В |
| Потребляемый ток, не более | 7 мА |
| Рабочий диапазон температур | от -30 до +40 °С |
| Размеры трассоискателя |
35х130х1000 мм |
| Вес с комплектом батарей | 0,4 кг |
Генератор:
| Напряжение питания: | |
| От сети | ~220 В |
| От батарей | =12-15 В |
| От бортовой сети автомобиля | =12-15 В |
| Имеется защита от неправильного подключения + / - | |
| Ток потребления, не более | 500 мА |
| Частота генератора | 1020±30Гц |
| Выходная мощность генератора на нагрузке | 2,1 Вт |
| Генератор имеет переключаемый выход на различные нагрузки. | |
| Генератор работает в режиме
непрерывных или импульсных
колебаний. Имеется светодиодный контроль и отключаемый звуковой контроль выхода. |
|
| Интервал рабочих температур | от -30 до +40 °С |
| Размеры | 30х85х135 мм |
| Масса | 1,4 кг |
Трассоискатель:
Пчела-11 предназначен для определения трассы подземных кабельных и проводных линий (в том числе оптоволоконных имеющих металлическую жилу или оболочку), определения глубины залегания и места их повреждения.
Трассоискатель также может использоваться для определения
трассы и глубины залегания электрических кабелей, металлических
трубопроводов и места повреждения их изоляции.
Трассоискатель Пчела-11 работает в комплекте с генератором
Пчела-11, либо с или другим имеющим частоту 1020 +/- 60 Гц.
Комплект трассоискателя Пчела-11 состоит из приёмника сигналов и
генератора сигналов настроенных на частоту 1020 Гц.
Применяется на междугородних кабельных линиях, на АТС, МТС и
телеграфных станциях при поиске кабелей связи или отдельных жил.
Также применяется при поиске электрокабелей, электропроводки,
металлических трубопроводов и неметаллических трубопроводов
имеющих металлическую оболочку или токопроводящюю жилу
расположенных в земле, бетоне или под штукатуркой.

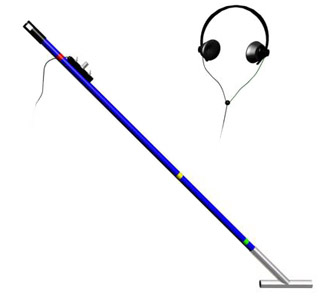

Искатель выполнен в виде небольшого переносного прибора,
состоящего из металлической трубки на одном конце которой
размещён приёмник входного сигнала, а на другом расположены
гнёзда для подключения головных телефонов, регулятор громкости
сигнала, переключатель полосы пропускания (широкая/узкая) и
выключатель питания.
Питание от 2 батарей АА напряжением 1,5 В каждая. Батареи
находятся в ручке трассоискателя Пчела-11.
Генератор:
Генератор трассоискателя Пчела-11 предназначен для подачи в линию сигнала при определении трассы кабеля, глубины его залегания, места повреждения жил при полном их заземлении и совместной работе с различными искателями повреждений (например типа ИП-7).
Применяется на междугородних кабельных линиях, на АТС, МТС и телеграфных станциях при поиске кабелей связи или отдельных жил.
Также применяется при поиске электрокабелей, электропроводки, металлических трубопроводов и неметаллических трубопроводов имеющих металлическую оболочку или токопроводящюю жилу.
Генератор выполнен в виде небольшого переносного прибора. На передней панели расположены гнёзда для подключения кабеля и светодиодные индикаторы включения питания и наличия сигнала, переключатель "непрерывный/импульсный" режим работы и переключатель нагрузки. Для удобства работы имеется кнопка отключения звукового контроля сигнала.
Питается прибор от блока питания входящего в комплект генератора. Блок питания подключается в разъём на верхней панели. В этот же разъём подключается питание от батареи 12 В или же бортовая сеть автомобиля 12-14 В. Генератор имеет защиту от неправильного подключения полюсов питания.
Сверху расположена ручка для удобной переноски, на задней стенке имеются гнёзда для крепления генератора на вертикальной поверхности.
