Назначение:

 Генератор сигналов для кроссов АТС, кабелеискателей и параискателей Шмель-1 предназначен для подачи в линию сигнала при определении трассы кабеля, глубины его залегания, определения кабеля в пучке, места повреждения жил при полном их заземлении или обрыве. Генератор рассчитан на работу совместно с кабелеискателем Пчела-11, параискателями Сотка или любыми другими. Специальное схемное решение позволяет работать с любыми другими искателями повреждений (например типа ИП-7) или параискателями имеющими частоты настройки 1020, 1071, 2040, 2225 Гц.

Применяется на городских и междугородних кабельных линиях, на АТС, МТС и телеграфных станциях при поиске кабелей связи или отдельных жил. В том числе при организации постоянной линии по проверке кабелей на кроссе АТС.

Также применяется при поиске электрокабелей, электропроводки, металлических трубопроводов и неметаллических трубопроводов имеющих металлическую оболочку или токопроводящюю жилу.

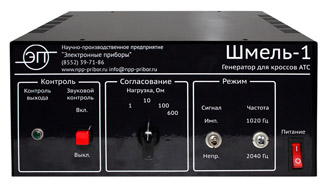

Генератор выполнен в виде небольшого настольного прибора, питается от сети 220 В. Шмель-1 может работать как в непрерывном, так и в импульсном режиме, частота генерируемого сигнала - 1020 или 2040 Гц. Нагрузка устанавливается из значений 1, 10, 100 и 600 Ом.
