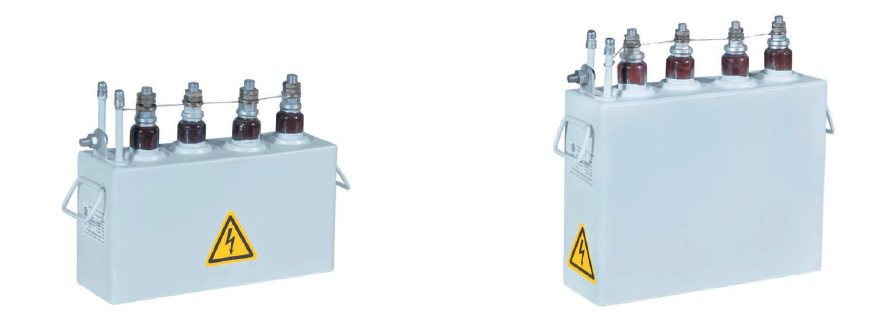

Конденсаторы электротермические с водяным охлаждением частоты от 0,5 до 10 кГц ЭСПВ, ЭЭПВ, ЭЭПВП
Предназначены для повышения коэффициента мощности электротермических установок частоты от 0,5 до 10 кГц и подстройки колебательного контура.
По требованию заказчика могут быть изготовлены конденсаторы с другими значениями параметров.
| Типономинал | Напряжение, кВ |
Мощность, квар |
Частота, кГц |
Емкость, мкФ |
Размеры корпуса (длина х ширина х высота), мм | Высота с выводами, мм |

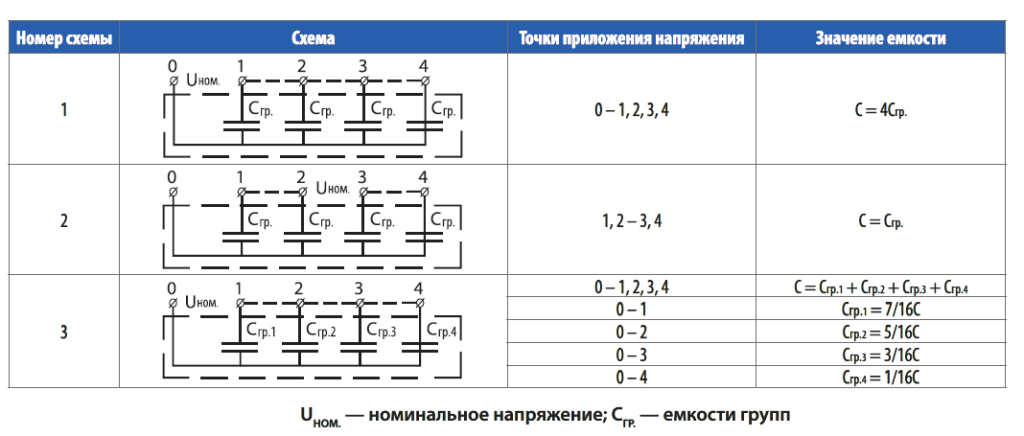

Номер схемы |
Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ЭСПВ-0,8-0,5 У3; Т3 | 0,8 | 300 | 0,5 | 149,2 | 380 х 120 х 290 | 378 | 1 | 25 |
| ЭСПВ-1-0,5 У3; Т3 | 1,0 | 95,5 | ||||||
| ЭСПВ-1,6-0,5 У3; Т3 | 1,6 | 37,3 | 2 | |||||
| ЭСПВ-2-0,5 У3; Т3 | 2,0 | 23,87 | ||||||
| ЭСПВ-0,8-1 У3; Т3 | 0,8 | 450 | 1,0 | 111,9 | 1 | |||
| ЭСПВ-1-1 У3; Т3 | 1,0 | 71,6 | ||||||
| ЭСПВ-1,6-1 У3; Т3 | 1,6 | 27,98 | 2 | |||||
| ЭСПВ-2-1 У3; Т3 | 2,0 | 17,90 | ||||||
| ЭСПВ-0,4-2,4 У3; Т3 | 0,4 | 550 | 2,4 | 228,0 | 389 | 1 | ||
| ЭСПВ-0,5-2,4 У3; Т3 | 0,5 | 145,9 | 383 | |||||
| ЭСПВ-0,8-2,4 У3; Т3 | 0,8 | 57,0 | ||||||
| ЭСПВ-1-2,4 У3; Т3 | 1,0 | 36,5 | ||||||
| ЭСПВ-1,6-2,4 У3; Т3 | 1,6 | 14,25 | 2 | |||||
| ЭСПВ-2-2,4 У3; Т3 | 2,0 | 9,12 | ||||||
| ЭСПВ-0,4-4 У3; Т3 | 0,4 | 450 | 4,0 | 111,9 | 389 | 1 | ||
| ЭСПВ-0,5-4 У3; Т3 | 0,5 | 550 | 87,5 | |||||
| ЭСПВ-0,8-4 У3; Т3 | 0,8 | 34,2 | ||||||
| ЭСПВ-1-4 У3; Т3 | 1,0 | 21,88 | ||||||
| ЭСПВ-1,6-4 У3; Т3 | 1,6 | 8,55 | 2 | |||||
| ЭСПВ-2-4 У3; Т3 | 2,0 | 5,47 | ||||||
| ЭСПВ-0,4-10 У3; Т3 | 0,4 | 400 | 10,0 | 39,8 | 1 | |||
| ЭСПВ-0,5-10 У3; Т3 | 0,5 | 650 | 41,4 | |||||
| ЭСПВ-0,8-10 У3; Т3 | 0,8 | 16,16 | ||||||
| ЭСПВ-1-10 У3; Т3 | 1,0 | 10,35 | ||||||
| ЭЭПВ-0,4-0,5 У3, Т3 | 0,4 | 225 | 0,5 | 448 | 380 х 120 х 350 | 438 | 1 | 30 |
| ЭЭПВ-0,8-0,5 У3, Т3 | 0,8 | 400 | 198,9 | |||||
| ЭЭПВ-1-0,5 У3, Т3 | 1,0 | 127,3 | ||||||
| ЭЭПВ-1,6-0,5 У3, Т3 | 1,6 | 49,7 | 2 | |||||
| ЭЭПВ-2-0,5 У3, Т3 | 2,0 | 31,8 | ||||||
| ЭЭПВ-0,4-1 У3, Т3 | 0,4 | 1,0 | 398 | 449 | 1 | |||
| ЭЭПВ-0,8-1 У3, Т3 | 0,8 | 550 | 136,8 | 443 | ||||
| ЭЭПВ-1-1 У3, Т3 | 1,0 | 87,5 | ||||||
| ЭЭПВ-1,6-1 У3, Т3 | 1,6 | 34,2 | 2 | |||||
| ЭЭПВ-2-1 У3, Т3 | 2,0 | 21,88 | ||||||
| ЭЭПВ-0,8-2,4 У3, Т3 | 0,8 | 850 | 2,4 | 88,1 | 449 | 1 | ||
| ЭЭПВ-1-2,4 У3, Т3 | 1,0 | 56,4 | ||||||
| ЭЭПВ-1,6-2,4 У3, Т3 | 1,6 | 22,02 | 2 | |||||
| ЭЭПВ-2-2,4 У3, Т3 | 2,0 | 14,09 | ||||||
| ЭЭПВ-0,8-4 У3, Т3 | 0,8 | 4,0 | 52,8 | 1 | ||||
| ЭЭПВ-1-4 У3, Т3 | 1,0 | 33,8 | ||||||
| ЭЭПВ-1,6-4 У3, Т3 | 1,6 | 13,21 | 2 | |||||
| ЭЭПВ-2-4 У3, Т3 | 2,0 | 8,46 | ||||||
| ЭЭПВ-0,8-10 У3, Т3 | 0,8 | 10,0 | 21,14 | 1 | ||||
| ЭЭПВП-0,4-2,4 У3; Т3 | 0,4 | 250 | 2,4 | 103,6 | 380 х 120 х 200 | 299 | 3 | 16 |
| ЭЭПВП-0,8-2,4 У3; Т3 | 0,8 | 300 | 31,1 | |||||
| ЭЭПВП-1,-2,4 У3; Т3 | 1,0 | 19,89 | ||||||
| ЭЭПВП-0,4-4 У3; Т3 | 0,4 | 250 | 4,0 | 62,2 | ||||
| ЭЭПВП-0,8-4 У3; Т3 | 0,8 | 300 | 18,65 | |||||
| ЭЭПВП-0,4-10 У3; Т3 | 0,4 | 250 | 10 | 24,87 | ||||
| ЭЭПВП-0,8-10 У3; Т3 | 0,8 | 300 | 7,46 |
Удовлетворяют требованиям ГОСТ 18689-81 и МЭК 60110-1,2. Требуют водяного охлаждения. Система водяного охлаждения соединена с общим выводом (вывод «0») и корпусом конденсатора. Диэлектрик конденсаторов – пленочный, пропитан биоразлагаемой синтетической жидкостью.
Сделать заказ и запросить дополнительную информацию по ЭСПВ, ЭЭПВ, ЭЭПВП Вы можете здесь.
