Фильтры силовые высших гармоник и фильтрокомпенсирующие устройства Ф, ФКУ

Предназначены для снижения искажений кривых питающего напряжения и тока частоты 50 Гц, а также для компенсации реактивной мощности.

Типономинал Номер гармоники Напряжение, кВ Мощность, квар Ток гармоники, А Габаритные размеры, масса
Ф5-6-1200 Л(П)У3 5 6 1200 60 Подлежат согласованию с заказчиком в зависимости от требований, предъявляемых к установке
Ф5-10-1200 Л(П)У3 10
Ф7-6-1200 Л(П)У3 7 6
Ф7-10-1200 Л(П)У3 10
Ф11-6-1200 Л(П)У3 11 6
Ф11-10-1200 Л(П)У3 10
Ф13-6-1200 Л(П)У3 13 6
Ф13-10-1200 Л(П)У3 10
Ф5-6-2400 Л(П)У3 5 6 2400
Ф5-10-2400 Л(П)У3 10
Ф7-6-2400 Л(П)У3 7 6
Ф7-10-2400 Л(П)У3 10
Ф11-6-2400 Л(П)У3 11 6
Ф11-10-2400 Л(П)У3 10
Ф13-6-2400 Л(П)У3 13 6
Ф13-10-2400 Л(П)У3 10
Ф5-6-3600 Л(П)У3 5 6 3600
Ф5-10-3600 Л(П)У3 10
Ф7-6-3600 Л(П)У3 7 6
Ф7-10-3600 Л(П)У3 10
Ф11-6-3600 Л(П)У3 11 6
Ф11-10-3600 Л(П)У3 10
Ф13-6-3600 Л(П)У3 13 6
Ф13-10-3600 Л(П)У3 10
Ф5-6-4800 Л(П)У3 5 6 4800
Ф5-10-4800 Л(П)У3 10
Ф7-6-4800 Л(П)У3 7 6
Ф7-10-4800 Л(П)У3 10
Ф11-6-4800 Л(П)У3 11 6
Ф11-10-4800 Л(П)У3 10
Ф13-6-4800 Л(П)У3 13 6
Ф13-10-4800 Л(П)У3 10
Ф5-6-6000 Л(П)У3 5 6 6000
Ф5-10-6000 Л(П)У3 10
Ф7-6-6000 Л(П)У3 7 6
Ф7-10-6000 Л(П)У3 10
Ф11-6-6000 Л(П)У3 11 6
Ф11-10-6000 Л(П)У3 10
Ф13-6-6000 Л(П)У3 13 6
Ф13-10-6000 Л(П)У3 10
Ф5-6-6000 Л(П)У3 5 6 7200
Ф5-10-6000 Л(П)У3 10
Ф7-6-6000 Л(П)У3 7 6
Ф7-10-6000 Л(П)У3 10
Ф11-6-6000 Л(П)У3 11 6
Ф11-10-6000 Л(П)У3 10
Ф13-6-6000 Л(П)У3 13 6
Ф13-10-6000 Л(П)У3 10

Фильтры настроены на определенную частоту гармоники (настроенные фильтры).

В зависимости от конструкции реактора фильтры могут быть изготовлены в двух вариантах – с реакторами с воздушным сердечником и с реакторами с железным сердечником.

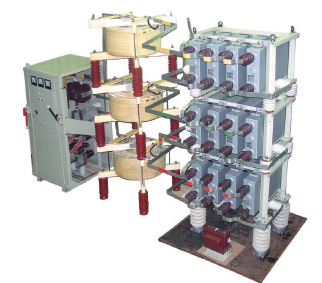

Фильтры с реакторами с воздушным сердечником состоят из ячейки ввода, конденсаторов типа КЭП или КЭПФ, объединенных в конденсаторные блоки, и трех реакторов. Как правило, конденсаторные блоки и реакторы разных фаз устанавливаются друг на друга. По требованию потребителя могут быть изготовлены реакторы с пофазной установкой реакторов на конденсаторные блоки. Конденсаторы имеют пленочный диэлектрик, пропитаны биоразлагаемой синтетической жидкостью, оснащены внутренними разрядными резисторами и внутренними плавкими предохранителями. Реакторы имеют естественное охлаждение. Ячейка ввода представляет собой металлический шкаф, оснащенный разъединителем, тремя амперметрами, системами блокировок и защиты фильтра. В ячейке ввода предусмотрена возможность подвода кабеля снизу или сверху. Конденсаторные блоки и реакторы размещены внутри сетчатого ограждения.

Фильтры с реакторами с железным сердечником изготавливаются в металлических шкафах. В зависимости от размещения ячейки ввода такие фильтры имеют следующие модификации: Ф…ЛУ3  — ячейка ввода слева, Ф…ПУ3 – ячейка ввода справа.

Вид климатического исполнения – У3 по ГОСТ 15150-69. Диапазон температур от -20 оС до +40 оС.

Фильтр имеет следующие виды защит: защита от неисправности конденсатора (замыкание между обкладками, замыкание на корпус); защита от межфазных замыканий и замыканий фазы на землю; защита от длительных перегрузок по току, превышающему 1,3 номинального.

По требованию заказчика могут быть изготовлены фильтры другой мощности с другими частотами настройки и с другими значениями токов гармоник.

По требованию заказчика могут быть изготовлены фильтрокомпенсирующие устройства ФКУ (расстроенные фильтры).

Возможно изготовление настроенных и расстроенных фильтров для эксплуатации на открытом воздухе (У1).

По требованию заказчика фильтры могут быть изготовлены в контейнере (УХЛ1).


Сделать заказ и запросить дополнительную информацию по Ф, ФКУ Вы можете здесь.
