МЗМ-1 звонок громкого боя
Назначение
Оповещатель звуковой предназначен для подачи мощных звуковых сигналов, отличающихся от производственных шумов.
Оповещатель звуковой предназначен для работы при температуре окружающего воздуха от -40оС до +50 оС и относительной влажности 95±3% при 35 оС
Вид климатического исполнения УХЛ-1 по ГОСТ15150
Технические характеристики
|
Номинальное напряжение |
220В, 127В, 110В, 36В, 24В, 12В, 380В |
|
Род тока |
50 Гц или пост. |
|
Потребляемая мощность, не более |
15 ВА |
|
Сила звука, не менее |
85 дБл |
|
Масса, не более |
1,8 кг |
|
Драгоценные материалы |
отсутствуют |
|
Класс защиты от поражения эл. током |
II |
Комплектность
Оповещатель звуковой серии МЗМ-1 - 1 шт.
Гарантийный талон на партию - 1 шт.
Устройство и принцип работы
Оповещатель представляет собой электромагнитный механизм, заключенный в пылебрызгонепроницаемый корпус.
Основными частями оповещателя являются: основание, два колокола, крышка, катушка с магнитопроводом П-образной формы, коромысло с ударником и диод.
Колебательные движение коромысла и связанного с ним ударника осуществляются за счет действия электромагнита, питающегося переменным или постоянным током, и возвратной пружины.
Подготовка изделия к работе
Оповещатель устанавливается на вертикальной плоскости чашками вниз на высоте, обеспечивающей безопасную эксплуатацию.
Подводка проводов питания к клеммной колодке производится через сальниковый ввод.
Дополнительная регулировка звучания производится путем перемещения чашек и катушки с электромагнитом при отключенном питании.
Особого ухода и смазки оповещатель не требует.
Свидетельство о приемке
Оповещатель звуковой МЗМ-1 соответствует техническим условиям ТУ 4372-003-14431979-2012.
Гарантии изготовителя
Предприятие-изготовитель гарантирует соответствие оповещателя звукового требованиям настоящих технических условий при соблюдении условий эксплуатации, монтажа, транспортирования и хранения.
Гарантийный срок эксплуатации - 12 месяцев со дня отгрузки.
Гарантийный срок хранения - не более 6 месяцев.
Транспортирование и хранение
Транспортирование оповещателей может осуществляться любым видом крытого транспорта, исключающим воздействие атмосферных осадков, механических повреждений и загрязнений, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
Готовые звонки должны храниться в сухом закрытом помещении на стеллажах, на расстоянии не менее 1 метра от нагревательных приборов.
В местах хранения оповещателей не допускается присутствие веществ, вызывающих разрушение защитных покрытий и коррозию металла.
Способы укладки оповещателей на транспортное средство должны исключать их перемещение при перевозке.
Указания по эксплуатации
Монтаж и эксплуатацию звонков производить в соответствии с паспортом М3.00.00.00 ПС.
ПРИМЕЧАНИЕ: Заводом могут быть произведены отдельные схемные и конструктивные изменения, не ухудшающие качества изделия.

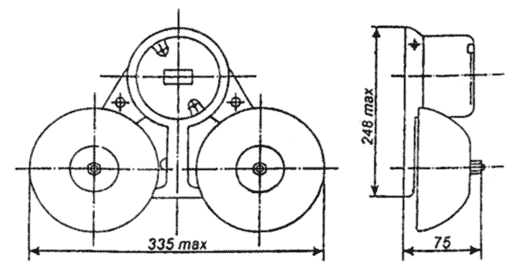

Чертеж МЗМ
