ТСВ-1 табло световое взрывозащищенное
Табло ТСВ-1 предназначено для непрерывной круглосуточной работы (обеспечение возможности выдачи прерывистой световой текстовой или знаковой тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приёмо-контрольными устройствами.
Тревожный световой сигнал Табло контрастно различим при его освещённости (Табло) до 300 лк в телесном угле 90° с расстояния15 метров.
Текст надписи, цвет надписи и цвет фона (контрастный цвет) определяется заказчиком (например, «ПОЖАР» или «ГАЗ, УХОДИ»)
Табло модели ТСВ-1-12 имеет три режима работы, доступных потребителю в процессе эксплуатации:
- мигание с частотой 0,5 - 5,0Гц пр подаче постоянного напряжения питания;
- мигание с частотой напряжения питания;
- мигание с частотой 0-10Гц от внешнего управляющего сигнала напряжением (5 - 24) В, поданному по третьему проводу.

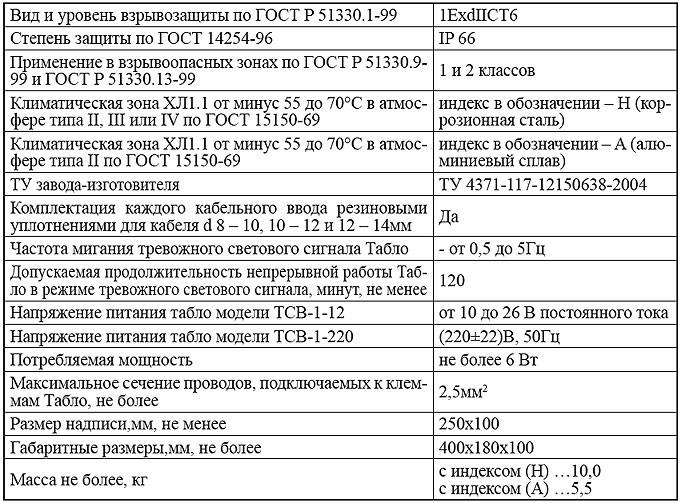

Технические характеристики ТСВ-1
Табло выпускаются под техническим наблюдением Российского Морского Регистра судоходства.Табло поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной резьбой G ¾, (возможна поставка с присоединительной резьбой G ½).
В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля диаметрами 8 - 10, 10 - 12 и 12 - 14мм.
По заказу выпускается специальная модель табло ТСВ-1 с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18мм с шагом 1мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода (К, Т или Б) в скобках указывается цифра 18.
Обозначение ТСВ-1 при заказе
Пример записи при заказе:
1 - тип прибора ТСВ-1 и дополнительный шифр приемки МР (Морской Регистр)
2 - напряжение питания
- 12- постоянное напряжение в диапазоне от 10 до 26 В
- 220- переменное напряжение частотой 50Гц
3 -материал корпуса:
- Н - 12Х18Н10Т, А- алюминиевый сплав
4 -тип штуцера:
- Т - под прокладку кабеля в трубе с присоединительной резьбой G¾,
- Т - G ½ под прокладку кабеля в трубе с присоединительной резьбой G½).
- К- под кабель для открытой прокладки;
- Б - под бронированный кабель;
5 - Диаметр подключаемых кабелей
- без обозначения - от 8-14мм;
- «18» - от 14-18мм
6 -цвет свечения надписи/ цвет фона:
- К-красный, Ж - желтый, Б - белый, З - зеленый, С - синий, Ч - чёрный (только фон), например, К/Ч (цвет свечения- красный, цвет фона- чёрный)
7 - текст надписи, например, «ПОЖАР» или «ГАЗ, УХОДИ»;
8 - обозначение технических условий.
