ПАСВ3, ПАСВ4 пост аварийный взрывозащищенный
Пост аварийный взрывозащищенный ПАСВ3 и пост аварийный взрывозащищенный ПАСВ4 предназначены для предупреждающей и аварийной звуковой и световой сигнализации при размещении в стационарных установках и на подвижных транспортных средствах во взрывоопасных зонах.
Пост аварийный взрывозащищенный ПАСВ3 предназначен для эксплуатации с маркировкой взрывозащиты 1ExdIICT6 во взрывоопасных зонах, согласно гл.7.3 «Электроустановки во взрывоопасных зонах», Правил устройства электроустановок «Электрооборудование специальных установок» и другим нормативно-техническим документам, определяющих применяемость электрооборудования во взрывоопасных зонах, в электрических цепях переменного тока с частотой 50 или 60Гц номинального напряжения 24, 36, 127, 220, 380В и постоянного тока номинального напряжения 24, 220В.
Посты ПАСВ4 с маркировкой взрывозащиты РВ ЕхdI предназначены для эксплуатации в угольных и сланцевых шахтах, опасных по газу и пыли, согласно Правилам безопасности в угольных шахтах, Правилам устройства электроустановок «Электрооборудование специальных установок», а также в согласно НПАОП 10.0.-1.01-05 Правилам безопасности в угольных шахтах СОУ 10.1-00185790-002-2005 Правилам технической эксплуатации угольных шахт, и другим нормативно-техническим документам, определяющим их применяемость.
Посты ПАСВ3 и ПАСВ4 соответствуют требованиям РД БТ 39-0147171-003-88 к установке датчиков стационарных газоанализаторов в производственных помещениях и наружных площадках предприятий нефтяной и газовой промышленности.
Согласно п.3.1 и 3.2 инструкции РД БТ 39-0147171-003-88 посты аварийной сигнализации ПАСВ3 и ПАСВ4 должны обеспечивать подачу светового и звукового сигналов при предельно допустимых концентраций вредных веществ.
Посты ПАСВ3 и ПАСВ4 должны обеспечивать подачу предупреждающего светового и звукового сигналов при концентрации горючих газов 20% и аварийного - при 50% от нижнего концентрационного предела воспламенения.
Принцип работы основан на следующих режимах:
- комплексный 1 - посты ПАСВ3-Х3К и ПАСВ4-Х-Х3К работают в двух режимах, в зависимости от подачи управляющих сигналов U1 и U2. В режиме предупреждающей сигнализации - повторнократковременный режим для световой и звуковой сигнализации и в аварийной сигнализации - непрерывный режим звуковой и световой сигнализации;
- комплексный 2 - посты ПАСВ3-Х-Х5-1Х1Х и ПАСВ4-Х-Х5-1Х1Х работают в двух режимах, в зависимости от подачи управляющих сигналов U1 и U2. В режиме предупреждающей сигнализации - повторнократковременный режим для звуковой сигнализации и фонаря желтого или зеленого свечения при отключенном фонаре красного свечения и в аварийной сигнализации - непрерывный режим для звуковой сигнализации и фонаря красного свечения при отключенном фонаре желтого или зеленого свечения.
Основные отличия и преимущества ПАСВ3 и ПАСВ4 перед постами ПАСВ1
- возможность применения во взрывоопасных средах, где по условиям эксплуатации необходимы взрывобезопасные посты с видом взрывозащиты «взрывонепроницаемая оболочка - d»;
- наличие рудничного взрывобезопасного исполнения для применения на шахтах опасных по газу и пыли;
- транзитные подключения;
- возможность разделения силовых цепей и цепей управления;
- при установке дополнительных вводов возможность контроля световой индикации на табло оператора.
Условия эксплуатации ПАСВ3, ПАСВ4
|
Характеристики |
Значения |
|
Климатическое исполнение постов |
В2 по ГОСТ 15150-69 |
|
Температура окружающей среды |
от -60 до +50 °С |
|
Относительная влажность окружающей среды |
до (98 ± 2) % при температуре (35 ± 2) °С с конденсацией влаги |
|
Степень защиты оболочек постов от пыли и влаги |
IР66 по ГОСТ 14254 |
|
Химостойкое исполнение |
Х3 по ГОСТ 24682-81 |

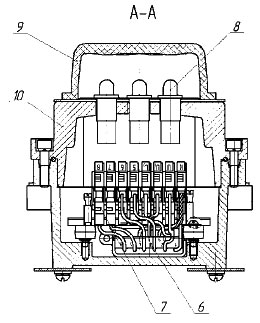

Посты аварийной сигнализации ПАСВ3 и ПАСВ4 состоят из устройства подачи звуковых сигналов 1 и блока световой сигнализации 2. Они соединены между собой штуцером 3 и винтами 4 крепятся на две планки 5. В устройстве подачи звуковых сигналов расположен электромагнитный привод звуковой сигнализации. В блоке световых сигналов расположены блок электронных преобразований 6, зажимы 7 типа ЗНП-22 и 3 светодиодных сигнальных лампы 8 типа СКЛ18, находящихся под колпаком 9, который установлен на крышке блока световой сигнализации 10. Посты типа ПАСВ3-Х-Х3К и ПАСВ4-Х-Х3К имеют один фонарь красного свечения. Посты типа ПАСВ3-Х-Х5-1Х1Х и ПАСВ4-Х-Х5-1Х1Х имеют два фонаря свечения, один из которых - красный Q1 (лампы 1, 3, 5), а другой Q2 (лампы 2, 4, 6) зеленого или желтого свечения.
Технические характеристики ПАСВ3, ПАСВ4
|
Характеристики |
Значения |
|
|
ПАСВ3 |
ПАСВ4 |
|
|
Номинальное напряжение переменного тока частотой сети 50 или 60 Гц, В |
24, 36, 127, 220, 380 |
24, 36, 127, 220 |
|
Номинальное напряжение постоянного тока, В |
24, 220 |
|
|
Потребляемая мощность, В·А |
35 |
|
|
Уровень звукового давления сигнала по акустической оси на расстоянии 1м от мембраны (при 0,85-1,1Uн), дБ |
102 ± 2 для ПАСВХ-С; 104 ± 2 для ПАСВХ -Г |
|
|
Частотная характеристика сигналов, Гц |
200 - 2000 |
|
|
Яркость по оси, мкд |
200 - 500 |
|
|
Номинальный ток контактных зажимов, А |
до 3 |
|
Структура условного обозначения
П А С В Х0 - Х1Х2 -1Х31Х4 ТУ 4252-001-00213569-2005
ПАСВ - пост аварийной сигнализации взрывозащищенный световой и звуковой;
Х0 - вид взрывозащиты: 3 - 1ExdIICT6, 4 - РВ ЕхdI
Х1 - номинальное напряжение для ПАСВ3:
- переменного тока (50 или 60 Гц): 1 - 24 В, 2 - 36 В, 3 - 220 В, 4 - 380 В; 7 - 127 В;
- постоянного тока: 5 - 24 В, 6 - 220 В;
- номинальное напряжение для ПАСВ4:
- переменного тока (50 или 60 Гц): 1 - 24 В, 2 - 36 В, 3 - 220 В, 7 - 127 В;
- постоянного тока: 5 - 24 В, 6 - 220 В;
Х2 - режим работы: 3 - комплексный; 5 - комплексный 2;
Х3 - цвет свечения первого сигнализатора Q1: К - красный, Л - зеленый, Ж - желтый
Х4 - цвет свечения второго сигнализатора Q2: К - красный
Пример записи обозначения поста аварийной сигнализации светового и звукового взрывозащищенного ПАСВ3 с комплексным режимом работы и одним световым источником красного свечения на номинальное напряжение переменного тока 220 В:
- для внутрироссийских поставок: «ПАСВ3-33-1К ТУ 4252-001-00213569-2005»,
- то же для поставок на экспорт: «ПАСВ1-33-1К -Экспорт -ТУ 4252-001-00213569 - 2005».

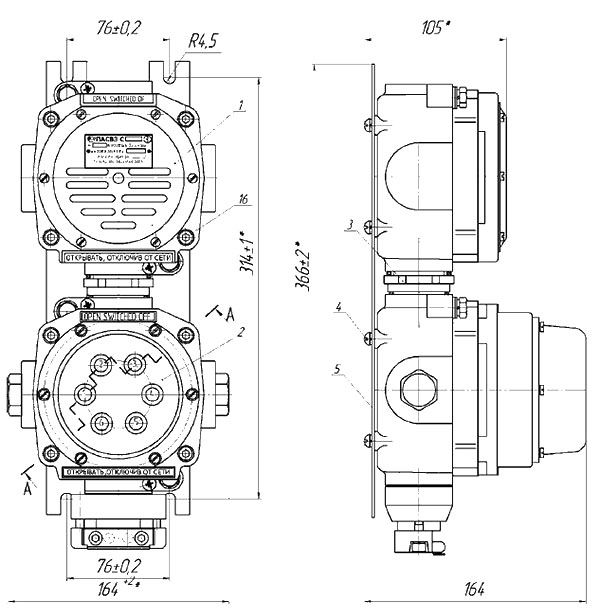

Чертеж ПАСВ3, ПАСВ4
Габаритные, установочные размеры и устройство постов аварийной сигнализации ПАСВ3 и ПАСВ4

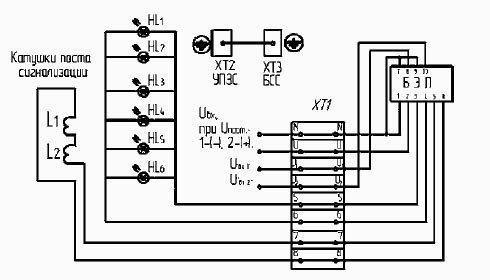

Электрическая схема постов ПАСВ3-Х-Х3К, ПАСВ4-Х-Х3К
Назначение клеммных зажимов ХТ1 для электрической схемы ПАСВ3-Х-Х3К, ПАСВ4-Х-Х3К
|
№ клеммного зажима ХТ1 |
Обозначение |
Назначение |
Режим работы Поста ПАСВ1-Х3 |
|
1 |
N (при Uпост - (-)) |
Нейтраль сети |
Дежурный |
|
2 |
U (при Uпост - (+)) |
Фаза сети |
|
|
3 |
U1 |
Первая ступень сигнализации |
Повторнократковременный |
|
4 |
U2 |
Вторая ступень сигнализации |
Непрерывный |

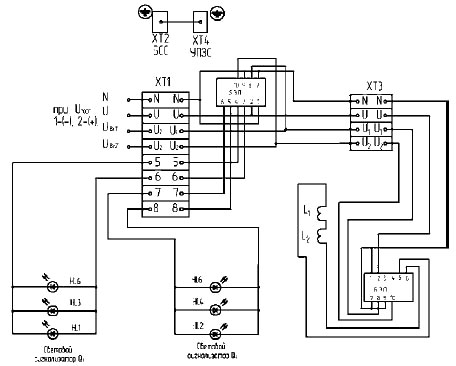

Электрическая схема постов ПАСВ3-Х-Х5-1Х1Х, ПАСВ4-Х-Х5-1Х1Х
Назначение клеммных зажимов для электрической схемы постов ПАСВ3-Х-Х5-1Х1Х, ПАСВ4-Х-Х5-1Х1Х
|
№ клеммного зажима ХТ1 |
Обозначение |
Назначение |
Режим работы поста сигнализации ПСВ |
Режим работы светового сигнализатора Q1 |
Режим работы светового сигнализатора Q2 |
|
1 |
N (при Uпост - (-)) |
Нейтраль сети |
Дежурный |
Дежурный |
Дежурный |
|
2 |
U (при Uпост - (+)) |
Фаза сети |
|||
|
3 |
Uвх1 |
Первая ступень сигнализации |
Повторнократковременный |
Повторнократко-временный |
Отключен |
|
4 |
Uвх2 |
Вторая ступень сигнализации |
Непрерывный |
Отключен |
Непрерывный |
