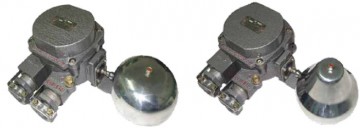

ПСВ-З пост звуковой сигнализации со звонком
Пост ПСВ-З предназначен для звуковой аварийной и предупреждающей сигнализации при размещении его в стационарных установках и на подвижных транспортных средствах. Посты с маркировкой PB ExdI предназначены для эксплуатации в угольных и сланцевых шахтах, опасных по газу и пыли. Посты ПСВ-З с маркировкой 1ExdIIВТ6 или 1ExdIIСТ6 предназначены для эксплуатации во взрывоопасных зонах.
Условия эксплуатации ПСВ-З
|
Характеристики |
Значения |
|
Климатическое исполнение постов |
У1, УХЛ5, ХЛ1, ОМ1, Т1, Т5 по ГОСТ 15150-69 |
|
Высота над уровнем моря не более |
4300м |
|
Температура окружающего воздуха: |
|
|
- для исполнения У1 |
от -45 °С до +40 °С |
|
- для исполнения ХЛ1 |
от -60 °С до +40 °С |
|
- для исполнения Т1 |
от -10 °С до +50 °С |
|
- для исполнения ОМ1 |
от -40 °С до +45 °С |
|
- для исполнения УХЛ5 |
от -10 °С до +35 °С |
|
- для исполнения Т5 |
от +1 °С до +35 °С |
|
Относительная влажность окружающей среды при температуре (35 ± 2) °С с конденсацией влаги |
до (98 ± 2) % |
|
Степень защиты |
IP65 |
|
Положение поста в пространстве |
без ограничений |
|
Средняя наработка на отказ То, при режиме работы: |
3000ч |
|
- частота сигналов |
30 - 35 в час |
|
- продолжительность сигнала |
не более 15 с |
|
- количество сигналов, следующих друг за другом, не более |
5 |
|
- интервал между сигналами |
не менее 1с |
|
- интервал между сериями сигналов |
не менее 7 мин. |
|
- время работы постов в режиме сигнал-секунда, пауза-секунда |
не более 6 часов |
|
- время восстановления |
не более 40 мин. |
Посты исполнений УХЛ5, ОМ1, Т1, Т5 выполняются в химостойком исполнении Х3 по ГОСТ 24682-81.
Посты состоят из взрывонепроницаемой оболочки, образованной корпусом и крышкой. В корпусе установлен электромагнитный механизм ударного действия, который посредством ударника и бойка воздействует на колпак. Посты имеют два ввода для проведения гибкого или бронированного кабеля диаметром до14 мм. Контактные зажимы и зажимы заземления должны допускать присоединение двух проводов сечением до 2,5 мм2 каждый.
Технические характеристики ПСВ-З
|
Характеристики |
Значения |
|
|
PB Exdl |
1ExdIIВТ6 или 1ExdIIСТ6 |
|
|
Номинальное напряжение (переменного тока 50 или 60Гц), В |
24, 36, 110, 127, 220 |
24, 36, 110, 127, 220, 380 |
|
Потребляемая мощность, ВА |
35±5 |
35±5 |
|
Уровень звукового давления сигнала, измеренный по акустической оси на расстоянии1 м (при 0,85 Uh), дБ |
90 ± 2 для ПСВ-3-ХХХ и 94 ± 2 для ПСВ-К-ХХХ |
|
|
Номинальный ток контактных соединений, А |
до 6,0 |
до 6,0 |
|
Масса поста ПСВ-З, кг |
3,0 для ПСВ-3-ХХХ и 3,4 для ПСВ-К-ХХХ |
|
Обозначение поста ПСВ-З при заказе
ПСВ - Х1 - Х2 Х3 Х4
- ПСВ - пост сигнализации взрывозащищенный;
- Х1 - исполнение по функциональному назначению: З -звонок; К-колокол;
- Х2 - исполнение по номинальному напряжению: переменного тока (50 или 60 Гц) - 1 - 24 В, 2 - 36 В, 3 - 110 В, 4 - 127 В, 5 - 220 В, 6 - 380 В;
- Х3 - маркировка взрывозащиты: 1-РВ ExdI; 2-1ExdIIAT6; 3-1ExdIIВТ6; 4-ExdIIСТ6; 5-2ExedIIАТ4; 6-2ExedIICT6;
- Х4 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
Пример обозначения поста при его заказе и записи в документации другого изделия: для внутреннего рынка: «Пост ПСВ - З - 52ХЛ1 ТУ У 3.09-00217159-024-97(ПИЖЦ.425132.003)»

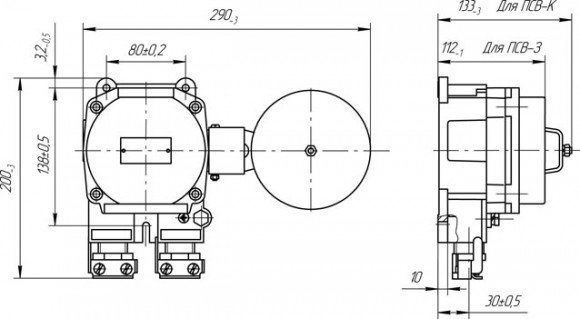

Чертеж ПСВ-З
Сделать заказ и запросить дополнительную информацию по ПСВ-З Вы можете здесь.
