Телевизионный видеоэндоскоп «Каскад»

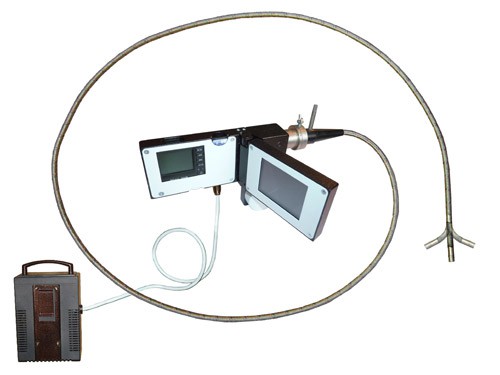

Каскад – автономный видеоприбор дистанционного визуального контроля с гибким
зондом, светодиодным освещением, встроенным дисплеем и управлением изгиба конца
зонда
Видеоэндоскоп Каскад – универсальный инструмент работников экспертно-диагностических центров, а также подразделений технической диагностики крупных предприятий химической, энергетической, газовой и нефтяной промышленности, локомотивных депо, авиапредприятий и автоколонн для осмотра полых изделий.
Технический видеоэндоскоп Каскад предназначен для:
– диагностики скрытых узлов сложных технических объектов при криволинейном
доступе;
– проверки состояния внутренних поверхностей;
– оперативного осмотра транспортных средств, контейнеров и содержимого закрытых
емкостей, а также других скрытых полостей и предметов при отсутствии внешнего
освещения с целью контроля состояния деталей и механизмов, а также наличия
инородных или опасных предметов.
Видеоэндоскоп состоит из блока управления с поворотной рукояткой для управления изгибаемым концом, блока записи с записывающим устройством наблюдаемого изображения и блока видеомонитора с откидным монитором для наблюдения видеоизображения в реальном времени.
На конце гибкого зонда длиной до 5 м установлен управляемый изгибаемый конец с миниатюрной видеокамерой и светодиодным осветителем. Для диаметра зонда 13 мм доступна ручная фокусировка видеокамеры.
Видеоэндоскоп Каскад может дополнительно комплектоваться центратором для контроля протяженных цилиндрических изделий, а также штативом с кронштейном для установки видеоэндоскопа на полу.
Технические характеристики| Гибкая рабочая часть (зонд) |
полимерная оболочка на каркасе из стальной ленты с наружной оплеткой из нержавеющей стали |
| Диаметр зонда | 6; 8; 10; 13 |
| Длина зонда | 150; 200; 250; 300; 350; 400; 500 см |
| Изгиб конца гибкой рабочей части |
в горизонтальной плоскости ± 180° |
|
Поворот зонда вокруг своей оси |
± 180° (в сочетании с изгибом конца обеспечивает круговой обзор) |
| Видеокамера |
аналоговая, цветная, CMOS, 240 ТВЛ |
| Фокусировка (настройка резкости) |
доступна только для диаметра зонда 13 мм, ручная, выполняется перед началом работ для диаметров 6-10 мм объектив настроен на "близкое" расстояние 15-20 мм |
| Крепление видеокамеры |
неразъемное для диаметров зонда 6-10 мм, посредством разъема для диаметра зонда 13 мм |
| Вывод изображения |
на экран встроенного монитора в реальном времени |
| Монитор |
70 х 53 мм (3,5 дюйма) |
| Запись видеофайлов |
на карту памяти Secure Digital (SD) или Secure Digital High Capacity (SDHC) до 32 Гб |
| Разрешение записываемого видеофайла |
до 720 х 480 пикселей (30 кадров/с) |
| Питание |
12 В, от аккумуляторной батареи «Кедр-7» |
| Время непрерывной работы |
до 3,5 часов |
| Угол обзора объектива | 50° |
| Дальность наблюдения при собственном освещении |
до 10 см (для диаметра зонда 6 мм ) |
| Освещение | светодиодный осветитель белого света на конце зонда |
|
Масса эндоскопа с батареей |
5,5 кг |
| Габаритные размеры (без рабочей части и аккумуляторной батареи) | 220 х 170 х 38 мм |
| Условия эксплуатации | температура окружающего воздуха в диапазоне от -5 до 40 ·С и относительная влажность не более 80 % |
| 1 Видеоэндоскоп «Каскад» |
|
2 Зарядное устройство |
|
3 Аккумуляторная батарея «Кедр-7» |
|
4 Универсальный кронштейн |
|
5 Укладочный кейс |
|
6 Картридер (устройство чтения/записи карты памяти) |
|
7 Паспорт, инструкция по эксплуатации |
|
8 Карта памяти SDHC 16 Гб. |
(по отдельному заказу)
|
1 Штатив с кронштейном |
 |
|
2 Центратор с удлинителем Позволяет вводить гибкую рабочую часть эндоскопа через узкую торцевую горловину цилиндрического изделия (в коллекторы, химические аппараты, сосуды и трубопроводы). Обеспечивает продвижение и фиксацию рабочей части эндоскопа вдоль оси цилиндрического изделия с возможностью управления изгибом конца и вращением рабочей части вокруг ее оси при радиальном осмотре внутренней цилиндрической поверхности. Наращиваемый удлинитель состоит из нескольких звеньев. Их число зависит от длины рабочей части конкретного эндоскопа |
 |
Сделать заказ и запросить дополнительную информацию по Каскад Вы можете здесь.
