Комплект гибких кассет «ЛАНЬ» и кассетных поясов для рентгеновской пленки
 Гибкие кассеты «ЛАНЬ» |
 Кассетный пояс |
Комплект гибких кассет и кассетных поясов относится к принадлежностям для радиационного контроля и предназначен для закрепления рентгеновской пленки с усиливающими флуоресцентными экранами, маркировочными знаками и канавочными эталонами чувствительности на шве контролируемого стыка труб.
Состав Комплекта кассет и кассетных поясов формируется по желанию потребителя.

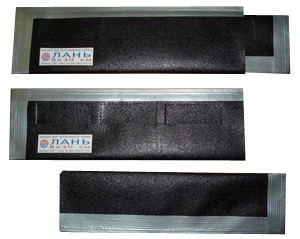

Гибкая кассета для рентгеновской пленки «ЛАНЬ»Кассета выполнена из материалов, обеспечивающих необходимые гибкость, прочность, свето- и влагонепроницаемость, надежность и долговечность при радиационном контроле в полевых условиях, в том числе и при отрицательных температурах.
Кассета имеет наружный и внутренний светозащитный чехол для размещаемых в нем рентгеновской пленки с флуоресцентными экранами.
Наружный чехол кассеты выполнен с карманами для маркировочных знаков и эталонов чувствительности.
Кассета крепится на шве контролируемого стыка труб при помощи магнитных держателей.
Размеры кассет (в сантиметрах)
| 6 х 24; 8 х 15; 8 х 18; 10 х 10; 10 х 12; 10 х 15; 10 х 20 |
| 6 х 36; 6 х 48; 8 х 30; 10 х 24; 10 х 30 |
| 8 х 40; 10 х 36; 10 х 48; 15 х 40; 24 х 30 |
|
30 х 40 и любые другие размеры кассет, |

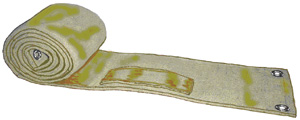

Кассетный пояс представляет собой брезентовую ленту с карманами для гибких кассет «ЛАНЬ».
Стандартный пояс имеет карманы для гибких кассет размером 8 x 30 см. Размер карманов на 4 – 5 см короче длины гибких кассет, что обеспечивает расположение гибких кассет внахлест друг за другом. Число карманов пропорционально длине пояса, которая, в свою очередь, различна для труб разного диаметра (530; 720; 1020 и 1200 мм). Возможно выполнение кассетного пояса с карманами для кассет любых других размеров.
На каждом кармане кассетного пояса нашиты по три маленьких кармана для крепления маркировочных знаков и эталонов чувствительности. Кассетный пояс снабжен также петлями для стягивания концов пояса.
Размеры поясов
| Для трубы диаметром 530 мм (7 кассет 8 х 30 см) |
| Для трубы диаметром 720 мм (9 кассет 8 х 30 см) |
| Для трубы диаметром 1020 мм (12 кассет 8 х 30 см) |
| Для трубы диаметром 1200 мм (14 кассет 8 х 30 см) |
1 Кассеты и кассетные пояса снаряжаются в стационарных условиях.
2 Крепление такого снаряженного кассетного пояса на трубе любого диаметра занимает минуты.
3 Маркировочные знаки всегда расположены в необходимом месте.
4 Возрастает производительность труда.
5 В сильные морозы кассеты не «дубеют» и сохраняют эластичную форму.
