Крепежно-механические устройства «Паук-1», «Паук-2», «Паук-2М», «Паук-Универсал» и «Паук-Универсал-5»
 |
|
|

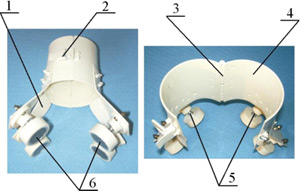

1 Ножки |
4 Охватывающий хомут 5 Шаровые опоры 6 Малогабаритные магниты |
Штативно-механическое устройство «ПАУК-1» предназначено для удобной фиксации импульсных рентгеновских аппаратов на трубах из ферромагнитных сталей при радиографическом контроле. Внешний вид устройства «ПАУК-1» показан на рисунке.
Устройство «ПАУК-1» создает необходимую при производстве радиографического контроля жесткость крепления излучателя, что исключает его перемещение и вибрацию, а также обеспечивает необходимое качество снимков. Петельная конструкция охватывающего рентгеновскую трубку хомута с фиксирующим замком позволяют легко установить и зафиксировать в устройстве рентгеновский аппарат. Мощные малогабаритные магниты обеспечивают устойчивость на цилиндрических поверхностях контролируемых объектов и легкость демонтажа. Для увеличения диапазона контролируемых диаметров объектов контроля необходимо отогнуть ножки устройства
Технические характеристики
|
Материал устройства – листовая сталь, покрытая порошковой полиэфирной краской Диапазон фокусировки фокусного расстояния – от 0 до 100 мм Диапазон диаметров объекта контроля – от 80 до 170 мм Диаметр механизма захвата рентгеновского аппарата – 80 мм Габаритные размеры – 100 х 200 х 190 мм Масса – 1 кг |
