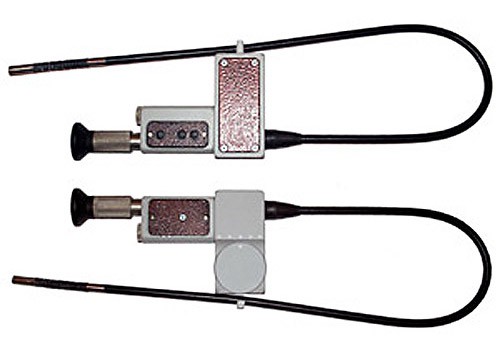

Гибкий волоконно-оптический эндоскоп Томь
Томь - компактный волоконно-оптический эндоскоп с автономным питанием и
осветителем на основе сверхъяркого светодиода!
Относится к новому поколению волоконно-оптических приборов, пришедших на смену габаритным многоблочным эндоскопам. Наряду с волоконно-оптическим трактом передачи изображения, он имеет оригинальный металлический корпус из легкого сплава, автономное стабилизированное питание от миниатюрной батареи ААА и регулируемый осветитель на основе сверхъяркого светодиода, расположенного непосредственно на конце гибкого зонда эндоскопа.
Обладая такими качествами, как компактность и простота управления, эндоскоп Томь, постоянно находящийся под рукой у эксперта, инженера или дефектоскописта, не требует длительной процедуры подготовки к применению.
Большая освещенность, формируемая сверхъярким светодиодом и подвижность изгибаемого конца позволяют наблюдать изображение под любым углом и документировать результаты контроля посредством комплекта фоторегистрации.
Технические характеристики| Гибкая рабочая часть (зонд) |
полимерная оболочка на каркасе из
стальной ленты с наружной оплеткой из
нержавеющей стали |
| Диаметр зонда | 4; 5; 6; 8; 10; 12 мм |
| Длина зонда | 25; 65, 100, 150, 200, 270 мм (в зависимости от модели) |
| Изгиб конца зонда |
± 180° в одной плоскости |
| Дальность наблюдения при собственном освещении | до 10 см (для диаметров зонда 4, 5 и 6 мм) до 20, 50, 100 см (соответственно для диаметров зонда 8, 10 и 12 мм) |
| Время непрерывной работы | до 15 часов |
| Угол обзора объектива | 50° |
| Индивидуальная настройка на резкость | в диапазоне ± 5 дптр |
| Минимальный разрешаемый элемент изображения | 0,01 мм на расстоянии 2 см |
|
Осветитель |
светодиодный осветитель белого света на конце зонда |
| Распределение освещенности на контролируемой поверхности | равномерный четко очерченный круг |
| Питание эндоскопа | 1,5 В, одна батарея ААА |
|
Масса эндоскопа (брутто) |
0,45 кг |
| Габаритные размеры | 850 х 40 х 20 мм |
| Условия эксплуатации | температура окружающего воздуха в диапазоне от 0 до 40 ·С и относительная влажность не более 80 % |
| 1 Эндоскоп «Томь» |
|
2 Одна встроенная в эндоскоп батарея типа ААА + две запасные батареи |
|
3 Укладочная сумка |
|
4 Паспорт, техническое описание и инструкция по эксплуатации эндоскопа «Томь» |
(по отдельному заказу)
|
1 Штатив с кронштейном |
 |
|
2 Центратор с удлинителем Позволяет вводить гибкую рабочую часть эндоскопа «Томь» через узкую торцевую горловину цилиндрического изделия (в коллекторы, химические аппараты, сосуды и трубопроводы). Обеспечивает продвижение и фиксацию рабочей части эндоскопа вдоль оси цилиндрического изделия с возможностью управления изгибом конца и вращением рабочей части вокруг ее оси при радиальном осмотре внутренней цилиндрической поверхности. Наращиваемый удлинитель состоит из нескольких звеньев. Их число зависит от длины рабочей части конкретного эндоскопа |
 |
|
3 Комплект для фоторегистрации Комплект для цифровой регистрации и ввода изображений в компьютер на базе фотокамер Panasonic Lumix DMC-TZ35 или Canon PowerShot G15 позволяет: – использовать ЖК-экран цифровой фотокамеры
для наблюдения передаваемого с помощью эндоскопа
изображения с поверхности контролируемого
объекта; Эндоскоп «Томь» с фотоаппаратурой может эксплуатироваться при температуре окружающего воздуха в диапазоне от 0 до 40 ·С и относительной влажности не более 80 %. |
 |
Сделать заказ и запросить дополнительную информацию по Томь Вы можете здесь.
