Преобразователи плотности жидкости СКАТ-ППЖ
Описание
Преобразователи плотности жидкости СКАТ-ППЖ предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами и обеспечивают непрерывное преобразование значения измеряемого параметра - плотности среды в выходной электрический сигнал.

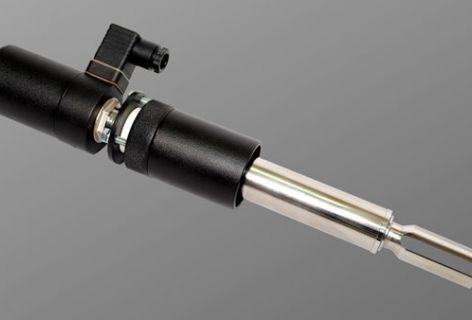

ИсполнениеПреобразователи плотности жидкости СКАТ-ППЖ разработаны на базе вибрационных сигнализаторов уровня серии СКАТ и используют принцип зависимости частотных характеристик вибратора, погруженного в жидкость от ее физических свойств (в данном случае плотности). Используемый в СКАТ-ППЖ дифференциальный принцип формирования выходного сигнала (в приборе используется два вибратора - образцовый и рабочий) позволяет значительно уменьшить температурную погрешность измерения плотности и получить высокую стабильность и воспроизводимость результатов измерений. Кроме контроля плотности жидкости СКАТ-ППЖ можно с успехом использовать и в качестве сигнализатора плотности жидкости, что особенно ценно в технологических циклах переработки, где отклонение плотности от заданного параметра недопустимо.
Основные технические характеристики:
- СКАТ-ППЖ состоит из первичного преобразователя плотности ПП и вторичного блока индикации значения плотности БИ.
- Питание ПП и БИ - 24 В пост.тока ± 15%;
- Выход ПП токовый в диапазоне 4-20 мА;
- Индикация БИ - четырехразрядный индикатор + светодиодная линейка;
- Выход БИ - контакты реле (н.о. и н.з.).
- Материал ПП - в зависимости от агрессивных свойств контролируемой жидкости.
Питание Преобразователя плотности и БИ - 24 В пост.тока ± 15%;
Подключения к сети|

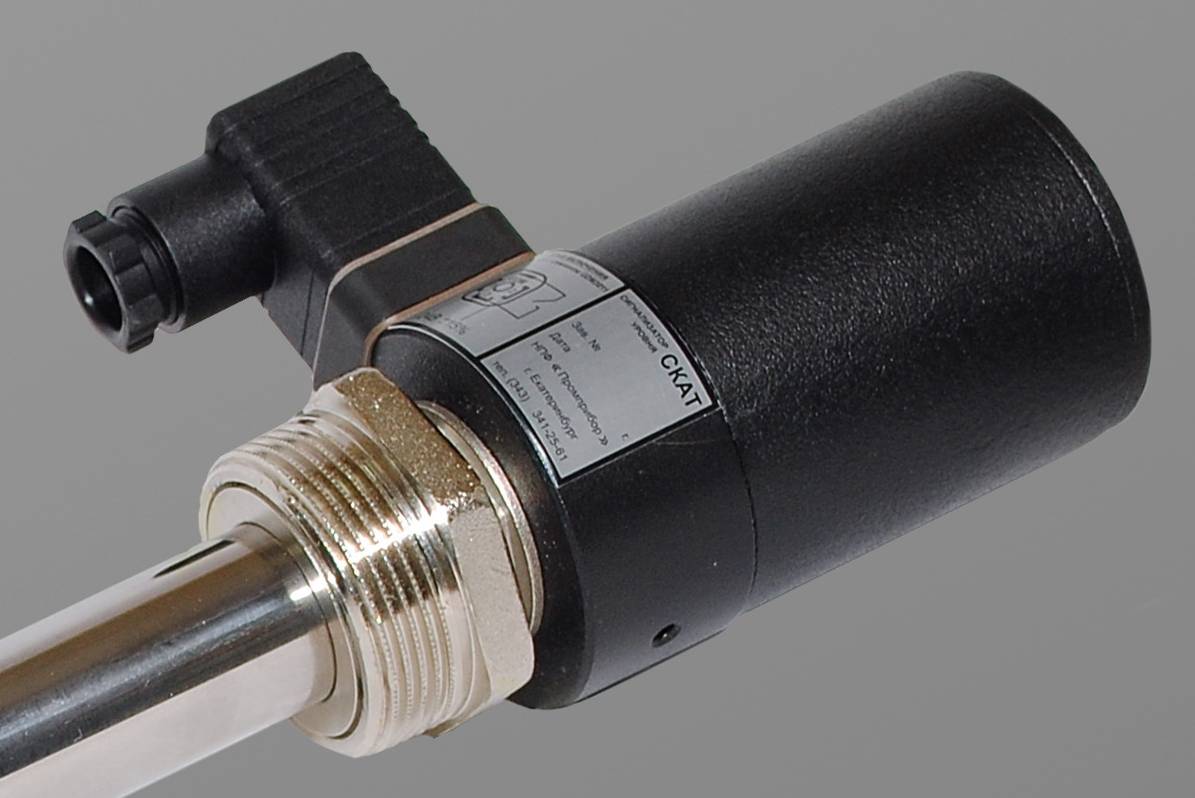

Подключение с помощью клеммного разъема, тип GDM 3011(4 винтовые клеммы, гермоввод для ввода кабеля - PG11). Две клеммы на питание ППЖ, две для токового выхода 4-20 Ма. Позволяет использовать кабель с медными или алюминиевыми жилами сечением до 1,5 мм и наружным диаметром до 12 мм. Клеммный разъем обеспечивает герметичность соединения до IP65, удобство и надежность подключения ППЖ.
|
 |
|

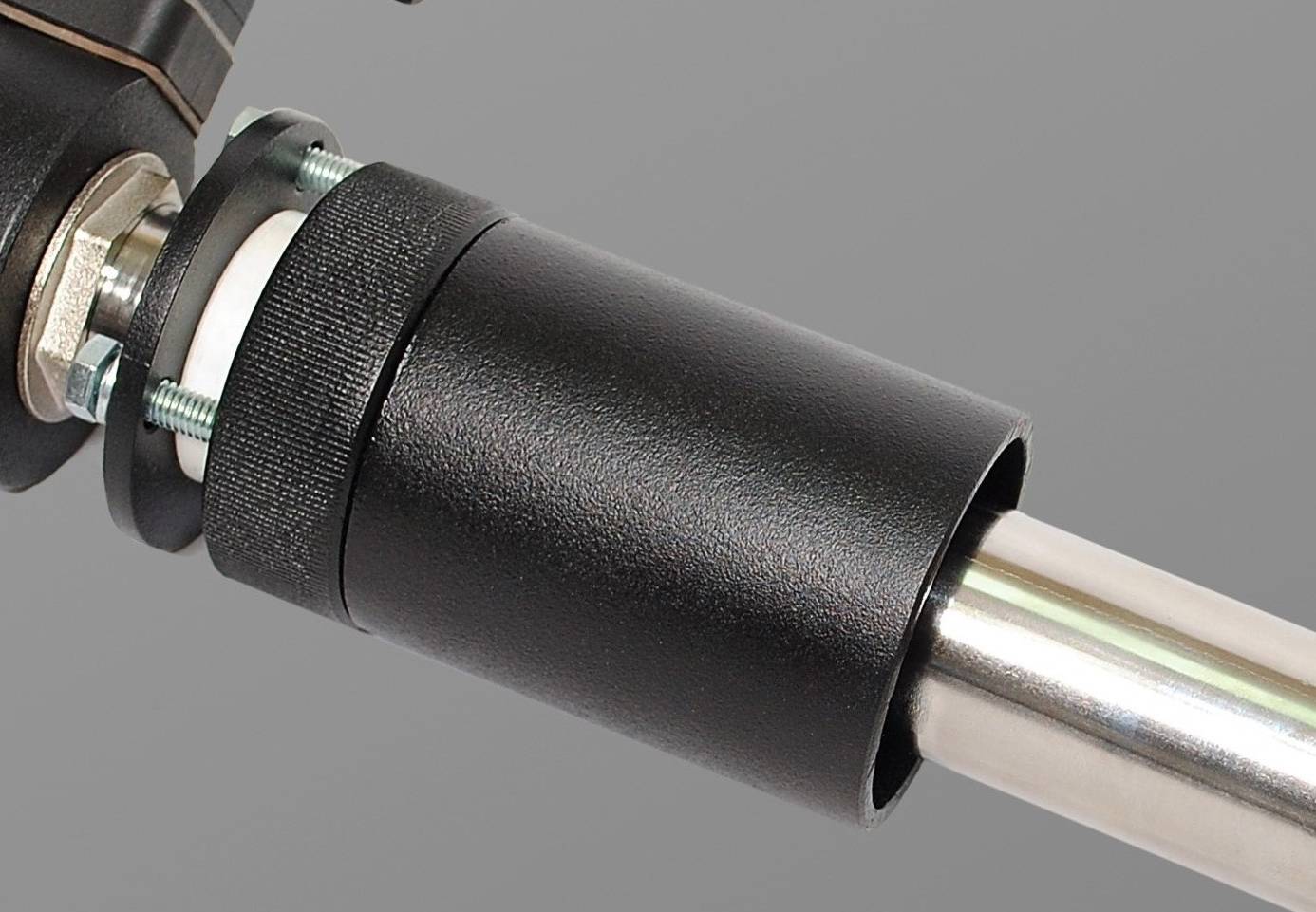

Крепление ППЖ с помощью зажимной цанговой втулки. Зажимная цанговая втулка предназначена для крепления ППЖ на стенке емкости и фиксации удлинительной штанги с сохранением герметичности емкости. Крепление позволяет изменять расположение чувствительного элемента - резонатора внутри емкости, сохраняя ее герметичность. Крепление может использоваться в емкостях с избыточным давлением до 0,6МПа.
|
 |
|

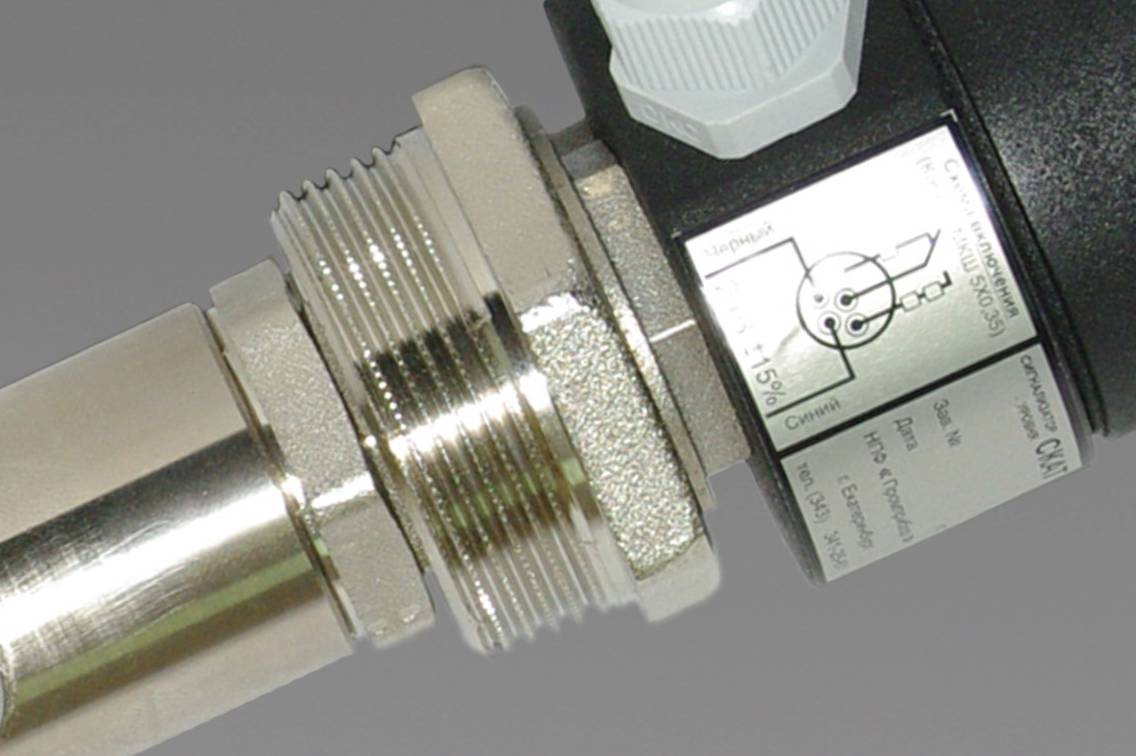

Крепление сигнализатора с помощью крепежной бобышки. Крепежная бобышка обеспечивает жесткое резьбовое крепление прибора на стенке емкости. В преобразователях СКАТ-ППЖ используется бобышка с резьбой G 1 1/2А. В случае отсутствия на бункере необходимых патрубков или муфт с соответствующей резьбой, дополнительно к сигнализатору заказываются соответствующие приварные гайки. Крепление может использоваться в емкостях с избыточным давлением до 2МПа.
|
|
|

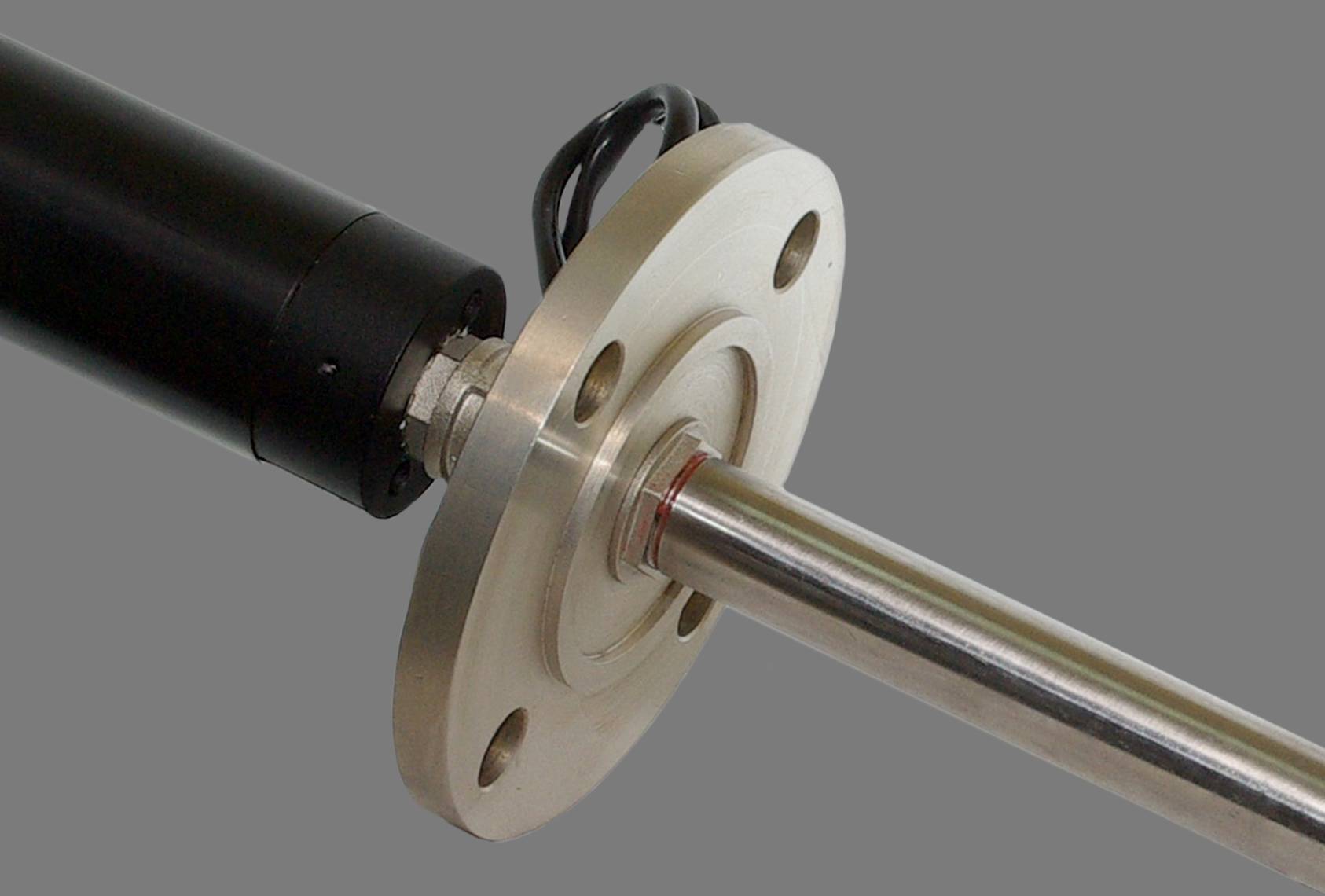

Крепление ППЖ с помощью фланца. Фланцевое крепление используется для емкостей с высоким избыточным давлением. Преобразователь плотности с фланцевым креплением ответным фланцем не комплектуется. При заказе указывается Ду и Ру фланца в соответствии с ГОСТ 12815-80 (АТК24.200.02 – 90). Крепление может использоваться в емкостях с избыточным давлением до 6,3МПа.
|
|
