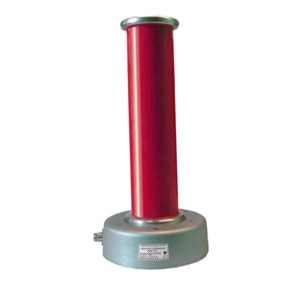

Высоковольтный импульсный делитель напряжений ДНВИ-40
Высоковольтный импульсный делитель напряжения (ДНВИ-40) предназначен для преобразования высоких напряжений до уровня, безопасного для последующей обработки, хранения, передачи измерительного сигнала.
ДНВИ-40 может использоваться для контроля режимов работы тиристорных и транзисторных компенсаторов реактивной мощности до 200 МВар в энергетических установках; для технического обслуживания, ремонта, наладки, испытаний высоковольтных энергоустановок в лабораторных условиях; а так же для наблюдения и измерения сигналов при производстве и учете электроэнергии.
| Технические характеристики | |
|---|---|
|
Диапазон входных напряжений постоянного тока, кВ Диапазон входных напряжений переменного тока, кВ Диапазон входных напряжений импульсного (1.2/50 мкс) тока, кВ |
1…40 1…30 1…100 |
|
Номинальный коэффициент деления |
1/2500 |
|
Основная погрешность ДН, % |
± 0,25, ±0,5 |
|
Входная емкость, пФ, не более Входное активное сопротивление, МОм, не более |
50 150 |
|
Емкость нагрузки, пФ, не более Активное сопротивление нагрузки, МОм, не менее |
30 1 |
|
Время нарастания переходной характеристики, нс, не менее |
17 |
|
Диапазон рабочих частот, МГц, не более |
20 |
|
Масса делителя, кг., не более Габаритные размеры делителя, мм |
5,0 ?180х360 |
Сделать заказ и запросить дополнительную информацию по ДНВИ-40 Вы можете здесь.
