Измеритель параметров изоляции "Тангенс-2000"
«Тангенс-2000» - автоматический, помехозащищенный, высокоточный, безопасный в эксплуатации прибор, предназначен для контроля параметров изоляции высоковольтного оборудования.
Главной отличительной особенностью измерителя «Тангенс-2000» по отношению к остальным, имеющимся на рынке РФ приборам данного назначения, является его принципиально более высокая помехозащищённость, обеспечиваемая наличием внутреннего генератора испытательного напряжения с частотой, отличной от промышленной. Это позволяет достигать высокой точности измерений в условиях высокого уровня помех на ОРУ и обнаруживать минимальные изменения параметров изоляции контролируемого объекта при его периодическом контроле.
Прибор является функционально полным изделием, не требующим дооснащения образцовым конденсатором, устройством регулирования напряжения, переключателем фазы, фазорегулятором, трансформатором. В комплект поставки прибора входит блок поверки, обеспечивающий комплектную поверку измерителя на напряжении до 10 кВ. Прибор укомплектован измерительным кабелем (стандартная длина 25 м) с внешней изоляцией, выдерживающей испытательное напряжение до 35 кВ, что позволяет проводить измерения без дополнительных мер по изоляции кабеля.
Безопасность работы с прибором обеспечивается благодаря отсутствию гальванической связи блока управления с высоковольтными цепями измерителя. Обмен информацией между блоком преобразователя, находящимся во время работы прибора под высоким напряжением, и блоком управления осуществляется по радиоканалу.

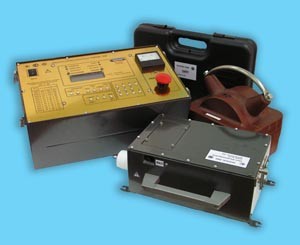

Измеритель "Тангенс-2000" состоит из трёх конструктивно законченных блоков: блока управления - генератора, блока преобразователя и высоковольтного повышающего трансформатора.
| Комплект поставки измерителя "Тангенс-2000" | |||||||
|---|---|---|---|---|---|---|---|
| Наименование составной части | Обозначение | Кол-во | Габаритные размеры, мм | Масса, кг | |||
| длина | ширина | высота | |||||
|
1 |
Блок управления |
РУКЮ.421412.001 |
1 |
520 |
310 |
260 |
17,0 |
|
2 |
Блок преобразователя |
РУКЮ.421419.005 |
1 |
440 |
270 |
160 |
7,5 |
|
3 |
Трансформатор ОЛ-1/10 У3 |
ТУ16-2003 ОГГ.670 121.042 ТУ |
1 |
270 |
210 |
280 |
20,0 |
|
4 |
Кабель (питания БУ) |
РУКЮ.685631.016 |
1 |
- |
- |
- |
0,35 |
|
5 |
Кабель (вых. БУ) |
РУКЮ.685631.017 |
1 |
- |
- |
- |
0,25 |
|
6 |
Кабель (ВП) – 20 м |
РУКЮ.685641.001 |
1 |
- |
- |
- |
1,0 |
|
7 |
Кабель (СХ) – 25 м |
РУКЮ.685641.002 |
1 |
- |
- |
- |
2,2 |
|
8 |
Кабель (Э) – 20 м |
РУКЮ.685641.003 |
1 |
- |
- |
- |
1,2 |
|
9 |
Антенна |
РУКЮ.424166.001 |
1 |
- |
- |
- |
0,3 |
|
10 |
Аккумулятор 1,2V R6/АА |
8 |
- |
- |
- |
0,24 |
|
|
11 |
Руководство по эксплуатации измерителя |
РУКЮ.411724.001 РЭ |
1 |
- |
- |
- |
- |
|
12 |
Изолирующая подставка |
РУКЮ.301318.007 |
1 |
470 |
60 |
120 |
1,2 |
| Запасные части и принадлежности (ЗИП) | |||||||
|---|---|---|---|---|---|---|---|
| Наименование составной части | Обозначение | Кол-во | Габаритные размеры, мм | Масса, кг | |||
| длина | ширина | высота | |||||
|
1 |
Футляр для ЗИП |
1 |
430 |
380 |
85 |
1,0 |
|
|
2 |
Блок поверки |
РУКЮ.411648.001 |
1 |
215 |
70 |
130 |
1,0 |
|
3 |
Компакт-диск Методика поверки (в электронном виде на компакт-диске) |
РУКЮ.467371.001 |
1 |
||||
|
РУКЮ.411724.001 МП |
1 |
||||||
|
4 |
Зарядное устройство для аккумуляторов |
2 |
- |
- |
- |
0,8 |
|
|
5 |
Картридж |
РУКЮ.467542.001 |
1 |
- |
- |
- |
0,03 |
|
6 |
Втулка переходная |
РУКЮ.712761.001 |
1 |
- |
- |
- |
- |
|
7 |
Вставка плавкая ВП2Б-1-0,25 А |
ОЮ0.481.005 ТУ |
1 |
- |
- |
- |
- |
|
8 |
Вставка плавкая ВП3Б-1-6,3 А |
ОЮ0.481.005 ТУ |
1 |
- |
- |
- |
- |
|
9 |
Вставка плавкая ВП3Б-1-10,0 А |
ОЮ0.481.005 ТУ |
1 |
- |
- |
- |
- |
|
10 |
Розетка XLR CANON на кабель |
REXANT |
1 |
- |
- |
- |
- |
| Технические характеристики | |
|---|---|
| Наименование | Значение |
|
Автоматизация процесса измерения |
Полная, включая установку испытательного напряжения заданной величины и его выключение |
|
Диапазон измерения тангенса угла диэлектрических потерь |
1?10-5...1,000 |
|
Диапазон измерения ёмкости, пФ |
10...340?103 |
|
Пределы допускаемой основной погрешности измерения тангенса угла диэлектрических потерь |
±(2?10–4+0,01?tgdХ) |
|
Пределы допускаемой основной погрешности измерения ёмкости, пФ |
±(0,5пФ+0,005C) |
|
Измерительное напряжение, кВ |
1...10 |
|
Напряжение питающей сети переменного тока частотой 50Гц, В |
220 |
|
Напряжение встроенного источника постоянного тока, В |
9,6 |
|
Условия эксплуатации: температура окружающего воздуха, оC |
От минус 10 до 40 |
|
Относительная влажность воздуха при 30 оC, %, не более |
90 |
|
Масса измерителя (суммарная), кг |
50,0 |
