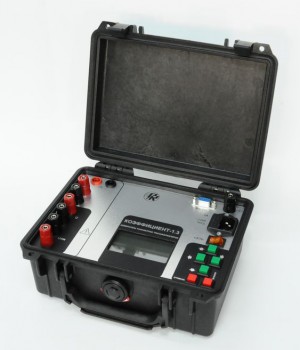

Измеритель параметров трансформаторов «Коэффициент-1.3»
Прибор «Коэффициент -1.3» позволяет последовательно на каждой фазе измерять для трансформаторов всех схем и групп соединений по ГОСТ 30830:
- коэффициент трансформации;
- потери холостого хода на малом напряжении;
- сопротивление короткого замыкания.
«Коэффициент -1.3» является новой версией прибора «Коэффициент», отличающейся расширенными функциональными возможностями, лучшими метрологическими характеристиками и быстродействием.
Выпускается в двух вариантах исполнения:
- стандартное (диапазон рабочих температур от 5?C до 40?C);
- северное (диапазон рабочих температур от минус 15?C до 55?C), обладает улучшенными конструкцией и влагозащищенностью.
Имеет:
- энергонезависимую память для 700 результатов измерений;
- гальванически изолированный интерфейс RS232 для подключения к компьютеру;
- программируемое число измерений с индикацией усреднённого значения;
- ручной или автоматический выбор предела измерения;
Прибор внесён в Госреестр средств измерений РФ. Свидетельство об утверждении типа средств измерений RU.C.34.033.A № 55541.
| Технические характеристики | ||
|---|---|---|
| Измеряемая величина | Диапазон измерения | Погрешность измерения, %, ± |
|
Действующее (среднеквадратическое) значение переменного напряжения UВН, В |
50-500 |
0,25 (относительная) |
|
Действующее (среднеквадратическое) значение напряжения первой гармоники UНН, В |
0,5-5 |
|
|
5-50 |
||
|
50-500 |
||
|
Коэффициент трансформации |
0,44-440 |
0,5 (относительная) |
|
Действующее (среднеквадратическое) значение тока I, А |
0,002-0,02 |
0,25 (относительная) |
|
0,02-0,2 |
||
|
0,2-2 |
||
|
2-20 |
||
|
20-200 (токовые клещи) |
1,0 (относительная) |
|
|
200-2000 (катушка Роговского) |
||
|
Угол фазового сдвига между напряжением и током ??, ° |
от -180 ° до +180 ° |
0,25 о(абсолютная) |
|
Активная электрическая мощность P, Вт (?=1,0) |
0,44-4400 |
0,25 (относительная) |
|
Активная электрическая мощность P, Вт (?=0,5L…1,0…0,5C) |
1,0 (относительная) |
|
|
Активная электрическая мощность P, Вт (?=0,2L…1,0…0,2C) |
2,0 (относительная) |
|
|
Коэффициент мощности ? |
от –1,0 до +1,0 |
0,05 (абсолютная) |
|
Частота переменного тока f, Гц |
от 45 до 65 |
0,05 (абсолютная) |
|
Полное электрическое сопротивление Z, Ом |
11-110000 |
0,5 (относительная) |
|
1,1-11 |
1,5 (относительная) |
|
|
0,11-1,1 |
||
|
Xн и Xк – начальная и конечная точки диапазона измерения соответственно |
||
| Варианты исполнения входных разъёмов | |
|---|---|
|
 Вариант 1. Винтовые зажимы обеспечивают подключение разных типов проводов. |
 Вариант 2. Изолированные разъёмы повышают безопасность проведения работ. |
В комплект поставки прибора входит датчик тока 100 А:
 |
Каждый конкретный прибор калибруется с конкретным датчиком тока 100А (токовые клещи). |
Дополнительно с прибором могут поставляться:
| комплект из 4-х измерительных кабелей | ||||
|---|---|---|---|---|
| Комплект измерительных кабелей | Длина, м | Трубка из ПХВ | Трубка из силикона | Вариант исполнения |
 |
2 |
+ |
1 |
|
|
+ |
2 |
|||
|
5 |
+ |
3 |
||
|
+ |
4 |
|||
|
10 |
+ |
5 |
||
|
+ |
6 |
|||
|
15 |
+ |
7 |
||
|
+ |
8 |
|||

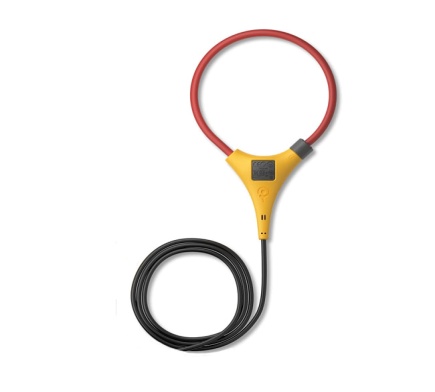

| датчик тока 1000 А (катушка Роговского) | |
|---|---|
 |
Конкретный прибор калибруется конкретным датчиком тока 1000А (катушкой Роговского). Гибкий датчик позволяет провести измерение тока на токоведущем отводе диаметром до 20 см. Длина кабеля подключения датчика к прибору не менее 2,5 м. |
Сделать заказ и запросить дополнительную информацию по Коэффициент-1.3 Вы можете здесь.
