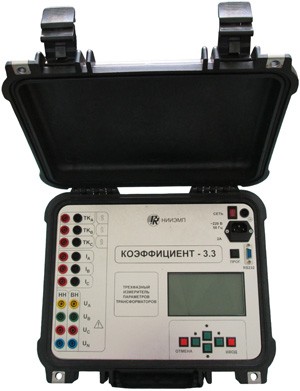

Измеритель параметров трансформаторов «Коэффициент-3.3»
Прибор «Коэффициент-3.3 позволяет одновременно по трём фазам измерять для трансформаторов всех схем и групп соединения по ГОСТ 30830:
- коэффициент трансформации;
- потери холостого хода на малом напряжении;
- сопротивление короткого замыкания;
- напряжение и ток;
- коэффициент мощности;
- частоту измеряемого напряжения (тока);
- угол сдвига фаз между напряжением и током.
Выпускается в двух вариантах исполнения:
- стандартное (диапазон рабочих температур от 5?C до 40?C);
- северное (диапазон рабочих температур от минус 15?C до 55?C), обладает улучшенными конструкцией и влагозащищенностью.
Имеет:
- ручной или автоматический выбор предела измерения;
- программируемое число измерений с индикацией усреднённого значения;
- энергонезависимая память для 200 результатов измерений;
- гальванически изолированный интерфейс RS232 для подключения к компьютеру.
Прибор внесён в Госреестр средств измерения РФ. Свидетельство об утверждении типа средств измерений RU.C.34.033.A № 55541.
| Технические характеристики | |||
|---|---|---|---|
| Измеряемая величина | Обозначение | Диапазон измерения | Погрешность измерения, %,± не более |
|
Среднеквадратическое значение переменного напряжения (каналы UВН, фазы A, B, C), В |
UВН |
50-500 |
0,25(относительная) |
|
Среднеквадратическое значение переменного напряжения (каналы UНН, фазы A, B, C), В |
UНН1 |
0,5-5 |
|
|
UНН2 |
5-50 |
||
|
UНН3 |
50-500 |
||
|
Коэффициент трансформации |
КТ1 |
UВН/ Uнн1 |
0,5 (относительная) |
|
КТ2 |
UВН/ Uнн2 |
||
|
КТ3 |
UВН/ Uнн3 |
||
|
Среднеквадратическое значение переменного тока (каналы I, фазы A, B, C), А |
I1 |
0,02-0,2 |
0,25 (относительная) |
|
I2 |
0,20-2 |
||
|
I3 |
2-20 |
||
|
I4 |
20-200 |
1,0 (относительная) |
|
|
I5 |
200-2000 |
0,5 (относительная) |
|
|
Потери холостого хода на малом напряжении (активная электрическая мощность) (1,0), Вт |
P11 |
4,4-44 |
0,25 (относительная) |
|
P21 |
44-440 |
||
|
P31 |
440-4400 |
||
|
Потери холостого хода на малом напряжении (активная электрическая мощность) (0,5), Вт |
P12 |
2,2-22 |
1,0 (относительная) |
|
P22 |
22-220 |
||
|
P32 |
220-2200 |
||
|
Сопротивление короткого замыкания, Ом |
Zкз1 |
1100-11000 |
0,5 (относительная) |
|
Zкз2 |
110-1100 |
||
|
Zкз3 |
11-110 |
||
|
Zкз4 |
1,1-11 |
1,5 (относительная) |
|
|
Zкз5 |
0,11-1 |
1,0 (относительная) |
|
|
Коэффициент мощности |
? |
от –1,0 до +1,0 |
0,05 (абсолютная) |
|
Частота переменного тока, Гц |
f |
от 45 до 65 |
0,05 (абсолютная) |
|
Угол фазового сдвига между напряжением и током, ° |
?? |
от -180 ° до +180 ° |
0,25° (абсолютная) |
Дополнительно с прибором могут поставляться:

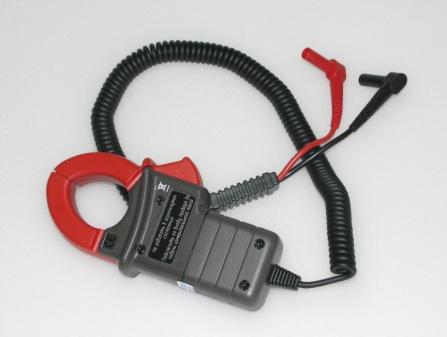

| 3 датчика тока 200 А | |
|---|---|
 |
Каждый конкретный прибор калибруется с тремя конкретными датчиками тока 200А (токовые клещи). |

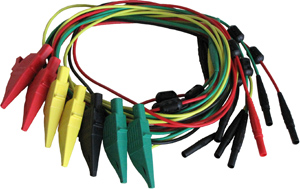

| комплект из 14 измерительных кабелей | ||||
|---|---|---|---|---|
| Комплект измерительных кабелей | Длина, м | Трубка из ПХВ | Трубка из силикона | Вариант исполнения |
 |
2 |
+ |
1 |
|
|
+ |
9 |
|||
|
5 |
+ |
3 |
||
|
+ |
10 |
|||
|
10 |
+ |
5 |
||
|
+ |
11 |
|||
|
15 |
+ |
7 |
||
|
+ |
12 |
|||

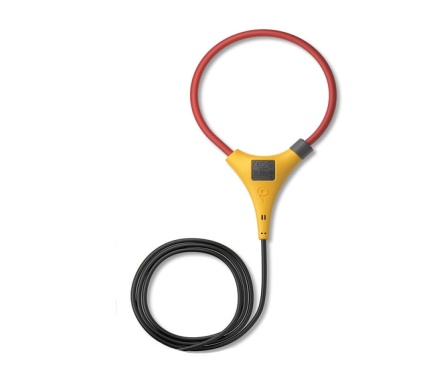

| 3 датчика тока 2000 А (катушка Роговского) | |
|---|---|
 |
Конкретный прибор калибруется 3 конкретными датчиками тока 2000А (катушкой Роговского). Гибкие датчики позволяют провести измерение тока на токоведущем отводе диаметром до 20 см. Длина кабеля подключения датчика к прибору не менее 2,5 м. |
Сделать заказ и запросить дополнительную информацию по Коэффициент-3.3 Вы можете здесь.
