Установка контроля толстопленочных наборов резисторов типа НР1-52
Установка контроля толстопленочных наборов резисторов предназначена для технологического и выходного контроля наборов резисторов типа НР1-52.

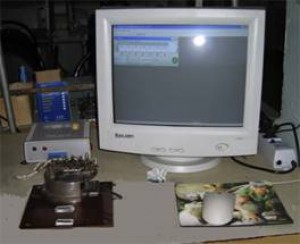

Установка состоит из контактного приспособления и блока измерительного, управляемого от персонального компьютера (ПК) уровня не хуже Pentium II. ПК предназначен для задания режимных параметров (номинальные значения контролируемых резисторов, допустимые отклонения от номинального значения и др.); управления блоком измерения в процессе контроля и индицирования (документирования) результатов контроля.
Контролируемые наборы резисторов
устанавливаются вручную в
контактное приспособление и
извлекаются после завершения
операции контроля.
По требованию заказчика
установка может быть доработана
в части:
- изменения диапазона измеряемых сопротивлений;
- изменения количества контролируемых резисторов;
- конструктива контактирующего приспособления;
- изменения мощности рассеивания от протекающего через контролируемый резистор измерительного тока.
Гарантийное и сервисное
обслуживание в течение
согласованного с заказчиком
срока.
Срок изготовления от 2 до 6
месяцев с момента поступления
денежных средств на расчетный
счет предприятия.
| Технические характеристики | |
|---|---|
|
Количество контролируемых резисторов, шт. |
до 8 |
|
Диапазон измеряемых сопротивлений, Ом |
2 … 350 |
|
Погрешность измерения электрического сопротивления, % |
не более ± (0,1 + 0,015Rп /Rизм) |
|
Время измерения, с |
не более 2 |
|
Контроль процентного отклонения сопротивления резисторов от номинального значения в пределах, % |
не менее ± 10 |
Сделать заказ и запросить дополнительную информацию по НР1-52 Вы можете здесь.
