Датчики-реле давления ДРД предназначены для использования в системах контроля, управления и регулирования избыточного давления (напора) и вакуумметрического давления (тяги) газогорелочных устройств, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком природного, сжиженного газа, воздуха и другими газообразными неагрессивными средами.

Датчики-реле давления ДРД применяются: для эксплуатации в нерегулярно отапливаемых помещениях в условиях умеренного климата.

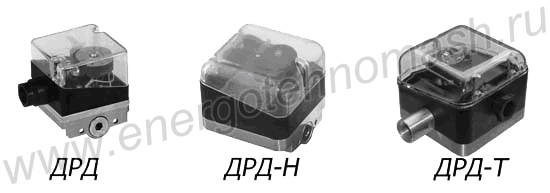

Рис.1 Датчики реле давления ДРД

Детали датчика выполнены из коррозионностойких материалов (алюминий, латуни, пластмасса, маслобензиностойкая резина). Мембрана изготовлена из прорезиненной ткани и выдерживает давление до 2 кгс/см2. Нижняя часть корпуса выполнена из алюминиевого сплава, крышка – из прочной пластмассы. Величина давления срабатывания устанавливается с помощью винта со шкалой. Электрические привода присоединяются контактными зажимными винтами.

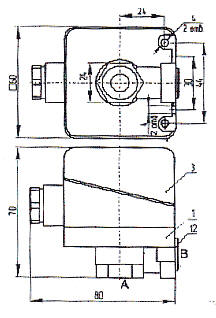

Датчики подключаются к системе с помощью резьбовых (G1/4) отверстий Аи В. При этом, если давление подается через отверстие А, отверстие В закрывается заглушкой и наоборот. Рекомендуется установка датчика в положении, когда мембрана расположена вертикально ( на заводе – изготовителе датчик настроен для эксплуатации в этом положении).При другой установке датчика возникают погрешности из-за влияния массы подвижных деталей, что требует другой настройки датчика.

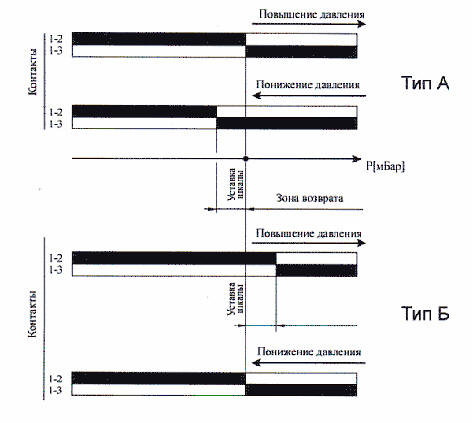

Рис.3 Диаграмма переключения датчиков-реле давления

К обслуживанию датчиков допускается персонал, изучивший их устройство и руководство по эксплуатации.
