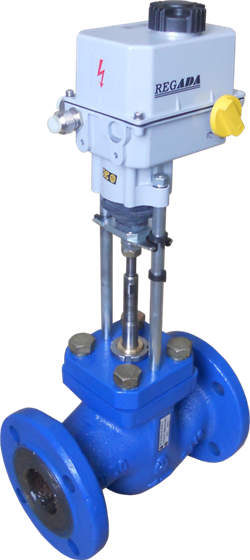

Клапан регулирующий РК c ЭИМ (25ч945нж)
Клапан регулирующий с электрическим приводом РК 25ч945нж является исполнительным устройством, предназначенным для автоматического регулирования расхода неагрессивных к материалам деталей клапана сред в системах теплоснабжения, горячего и холодного водоснабжения, вентиляции и другихтехнологических системах.
РК 25ч945нж управляется электронными контроллерами (ПИД-регуляторами).
- Температура окружающей среды – от 5ºС до 50ºС
- ятносительная влажность воздуха – от 30 до 80 % при температуре 35ºС
- Условное давление, Ру – 1,6 МПа
- Регулируемая среда – жидкие и газообразные среды, неагрессивные к материалам деталей клапана
- Температура регулируемой среды – до 150ºС
- Относительная нерегулируемая протечка на затворе – 0,1 % от Кvy
- Пропускная характеристика – линейная
- Присоединительные размеры и размеры уплотнительных поверхностей – исполнение 1 ряд 2 ГОСТ 1281
|
Диаметр условного прохода, Ду, мм |
25 |
32 |
50 |
65 |
80 |
100 |
150 |
|
Рабочий ход затвора, мм |
15 |
19 |
25 |
32 |
32 |
32 |
32 |
|
Тип затвора |
плунжер |
золотник |
|||||
|
Количество седел |
односедельный |
двухседельный |
|||||
|
Условная пропускная способность Kvy. м3/ч |
2.5 4.0 6.3 10 |
6.3 10 16 |
16 25 40 |
25 40 63 |
40 63 100 |
100 |
250 |
|
Тип ЭИМ |
ST |
mini |
ST0 |
||||
|
Масса клапана, кг |
10 |
13 |
19 |
32 |
34 |
105 |
139 |
Клапан РК 25ч945нж устанавливается в любом положении, кроме электроприводом под клапаном, в месте, удобном для проведения обслуживания и ревизии. При наклонном расположении клапана под ЭИМ следует установить опоры.
- Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
- Срок консервации – 5 лет.
- Срок службы – не менее 10 лет.
- Наработка на отказ – 100000 часов
- обеспечение точного регулирования в системе
- применение простой и надежной конструкции узла затвора
- применение сальникового узла, не требующего сервисного обслуживания
- ремонтопригодность, возможность послегарантийного обслуживания
Регулирование потока рабочей среды осуществляется путем перемещения плунжера относительно седла и изменения тем самым пропускной способности клапана по сигналу, поступающему на ЭИМ. Усилие, развиваемое ЭИМ, передается на плунжер, который перемещается вверх и вниз, изменяяплощадь открытого проходного отверстия седла.Герметичность клапана относительно внешней среды обеспечивается прокладкой и сальниковым уплотнением.
- Корпус клапана – серый чугун СЧ20 ГОСТ 1412
- Затвор - нержавеющая сталь 40Х13 ГОСТ 5949
- Седло - латунь ЛС59 ГОСТ 5527
- Уплотнение сальникового узла - фторкаучук ГОСТ 9833(6 группа резины)
|
Устройство
клапана РК
25ч945нж
|
|
 |
1 - корпус,
2 - седло,
3 - плунжер,
4 - сальниковый
узел,
5 -
электропривод
|
Габаритные и присоединительные размеры
|
Ду,мм |
|
D1,мм |
D2,мм |
ОЗ,мм |
L,mm |
n |
d,мм |
Н,мм |
|
25 |
68 |
85 |
115 |
160 |
4 |
14 |
380 |
|
|
32 |
78 |
100 |
135 |
180 |
|
18 |
405 |
|
|
50 |
102 |
125 |
160 |
230 |
|
|
450 |
|
|
65 |
122 |
145 |
180 |
290 |
8 |
|
470 |
|
|
80 |
133 |
160 |
195 |
310 |
|
|
480 |
|
|
100 |
158 |
180 |
215 |
350 |
|
|
1240 |
|
|
150 |
212 |
240 |
280 |
480 |
|
22 |
1410 |
|
Допустимый перепад давлений
|
Ду,мм |
∆Р, МПа при комплектации приводом |
|
|
STmini (1,1 кН) |
ST0 (4,5 кН) |
|
|
25 |
1,6 |
- |
|
32 |
1,6 |
- |
|
50 |
- |
1,6 |
|
65 |
- |
1,6 |
|
80 |
- |
1,6 |
|
100 |
- |
1,0 |
|
150 |
- |
0,8 |
