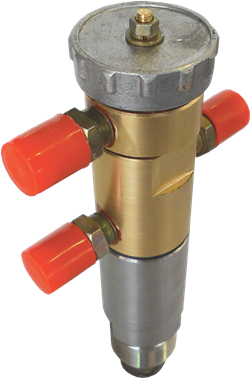

Преобразователь температуры ПТ-1-1

Назначение

Преобразователь температуры ПТ-1-1 является управляющим устройством гидравлических регуляторов и регулирующих клапанов (УРРД®, РК, ИК-25 и др.) и предназначен для поддержания заданного температурного режима систем теплоснабжения, горячего водоснабжения и других технологичесих систем.

Принцип работы ПТ-1-1 заключается в перенаправлении потока рабочей среды, проходящей через корпус преобразователя, для подачи или сброса управляющего давления в рабочей камере гидравлического привода исполнительного устройства (УРРД®, РК, ИК-25 и др.). Перенаправление потока рабочей среды происходит за счет перемещения затвора, который открывает и закрывает соответствующие проходные отверстия преобразователя. Движение затвору передается от штока термобаллона - термочувствительного элемента, преобразующего изменение температуры регулируемой среды в поступательное движение штока.

Технические характеристики

Место установки преобразователя выбирается вблизи исполнительного устройства с учетом удобства обслуживания и проведения наладочных работ при наименьшей длине соединительных линий.

Соединительные линии рекомендуется выполнять медными трубками из монтажного комплекта.

Устройство ПТ-1-1
	1 – термобаллон, 2 – муфта, 3 – нижний корпус, 4 – средний корпус, 5 – затвор, 6 – сопло, 7 – верхний корпус, 8 – вилка настройки, 9 – маховик настройки, 10 – гайка, 11 – штуцеры подвода и слива, 12 – штуцер исполнительного клапана

Схемы подключения преобразователя температуры ПТ-1-1

Схема подключения ПТ-1-1 для управления нормально-открытым регулирующим клапаном	Схема подключения ПТ-1-1 для управления нормально-закрытым регулирующим клапаном
Рраб - рабочее давление во вспомогательном трубопроводе Рупр - управляющее давление среды на исполнительное устройство (регулирующий клапан) Рс - сброс давления
