Краны шаровые КШМ, КШП
Назначение
Предназначены для запирания (отсечки) рабочей среды в трубопроводах различного назначения. Служат в качестве запорно-регулирующей аппаратуры. Регулируемая среда – вода, нефтепродукты, другие жидкости, воздух и пары, неагрессивные к черным и цветным металлам и не содержащие механические примеси.
Техническое описание
Запорной деталью арматуры является шар, шар вставлен между корпусами, которые свинчены. Непроницаемость арматуры обеспечена специальными седлами, находящимися в постоянном контакте с поверхностью шара. Открытие и закрытие крана производится поворотом рукоятки на 900.
Достоинство шарового крана
Конструктивное исполнение крана шарового позволяет автоматически компенсировать износ уплотнения шара в процессе эксплуатации, обеспечивая постоянную герметичность в течении всего срока службы. Кран прост в процессе сборки-разборки, монтажа на объекте.
Таблица №1. Основные технические характеристики кранов шаровых марки КШМ и КШП
|
Условный проход, ДУ, мм |
50,8 |
|
Температура регулируемой среды, °С |
-30….+150 |
|
Класс герметичности по ГОСТ 9544-93 |
А |
|
Срок службы при соблюдении условий хранения, монтажа и эксплуатации, лет, не менее |
10 |
Основные параметны кранов шаровых марки КШМ
Материал: чугун (корпус); сталь 20Х13 (затвор); фторопласт (седла); паронит (прокладки).
|
Условный проход, ДУ, мм |
50 |
80 |
|
Условное давление, МПа |
1,6 |
1,6 |
|
Строительная длина крана, мм |
178 |
280 |
|
Длина рукоятки, мм |
230 |
300 |
|
Присоединительный диаметр, мм |
125 |
160 |
|
Высота, мм |
145 |
184 |
|
Длина крана с рукояткой, мм |
303 |
385 |
|
Масса, кг, не более |
7,5 |
15 |
Основные параметры кранов шаровых марки КШП
Материал: сталь (корпус); сталь 20Х13 (затвор); фторопласт (седла); паронит (прокладки).
|
Условный проход, ДУ, мм |
50 |
80 |
|
Условное давление |
2,5 |
2,5 |
|
Строительная длина крана, мм |
178 |
280 |
|
Длина рукоятки, мм |
230 |
300 |
|
Присоединительный диаметр, мм |
160 |
195 |
|
Высота, мм |
192 |
223 |
|
Длина крана с рукояткой, мм |
257 |
335 |
|
Масса, кг, не более |
12 |
17 |

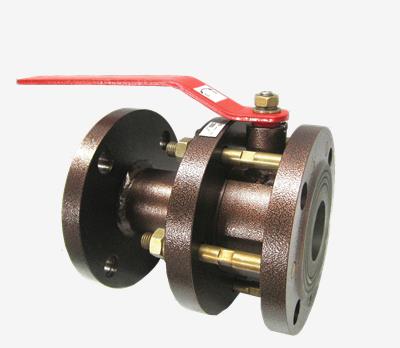

Фотография прибора:
 |
|
Кран шаровый, марки КШП |
Сделать заказ и запросить дополнительную информацию по КШМ, КШП Вы можете здесь.
