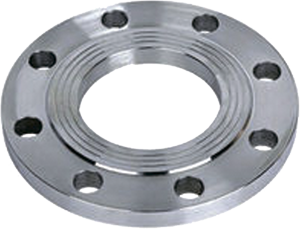

Фланец стальной плоский ГОСТ 12820-80
Назначение
Фланцы стальные плоские приварные по ГОСТ 12820-80 предназначены для установки на трубопроводах, трубопроводной арматуре, монтажа отдельных частей трубопроводов. А также для создания разъемных соединений, работающих в трубопроводах с рабочим давлением до 2,5 МПа и диапазоном температур от -700С до +3000С.

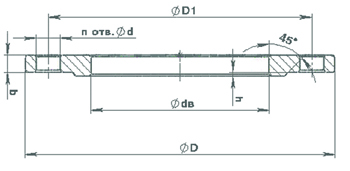

Габаритные и присоединительные размеры
| Ду,мм | D, мм | D1, мм | dв, мм | b, мм | d, мм | n, отв. | Масса, кг |
| 1-32-16 | 135 | 100 | 39 | 16 | 18 | 4 | 1,58 |
| 1-40-16 | 145 | 110 | 46 | 17 | 18 | 4 | 1,96 |
| 1-50-16 | 160 | 125 | 59 | 19 | 18 | 4 | 2,58 |
| 1-65-16 | 180 | 145 | 78 | 21 | 18 | 4 | 3,42 |
| 1-80-16 | 195 | 160 | 91 | 21 | 18 | 4 | 3,71 |
| 1-100-16 | 215 | 180 | 110 | 23 | 18 | 4 | 4,73 |
Сделать заказ и запросить дополнительную информацию по ГОСТ 12820-80 Вы можете здесь.
