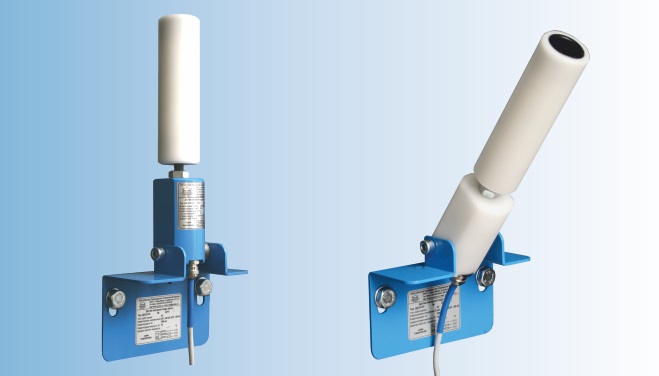

Датчики контроля схода ленты серий ДКСЛ-Н-11...22 разработаны на базе датчиков ДКСЛ-Н-03, но в отличие от предшественников имеют две пары контактов, изменяющих свое состояние в зависимости от угла срабатывания, при наклоне от вертикали на 15 и 30 градусов соответственно.

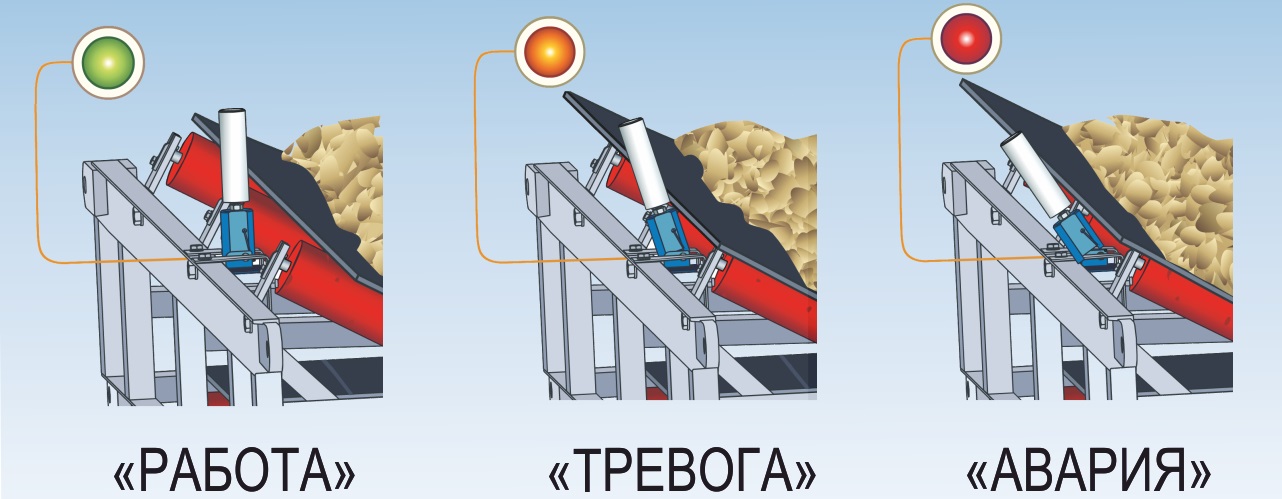

Датчики позволяют контролировать положения конвейерной ленты в трех зонах:

• при наклоне корпуса датчика ДКСЛ-Н-11...22  до 15º от вертикали - режим «РАБОТА», при этом электрические контакты датчика находятся в исходном состоянии, в соответствии с типом изделия (смотри схемы подключения);
• при наклоне корпуса датчика от 15º до 30º - режим «ТРЕВОГА». Переключается первая пара контактов;
• при наклоне корпуса датчика от 30º и выше – режим «АВАРИЯ». Переключается вторая пара контактов:

Датчики серий ДКСЛ-Н-11…22 позволят в два раза сократить общее количество необходимых изделий в случаях, когда по регламенту необходимо обеспечить предупреждение о приближении аварийной ситуации.

 Для работы в условиях агрессивных сред рекомендованы датчики в антикоррозийном исполнении, в корпусе из полиформальдегида - серий ДКСЛ-Н-11...22-АП

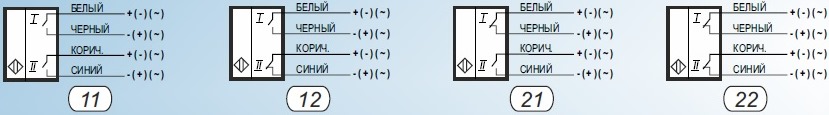

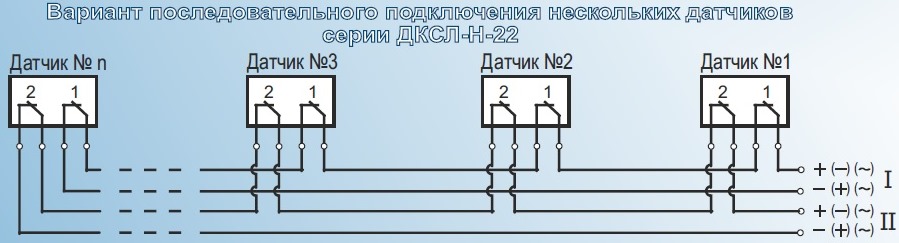

Схемы подключения:

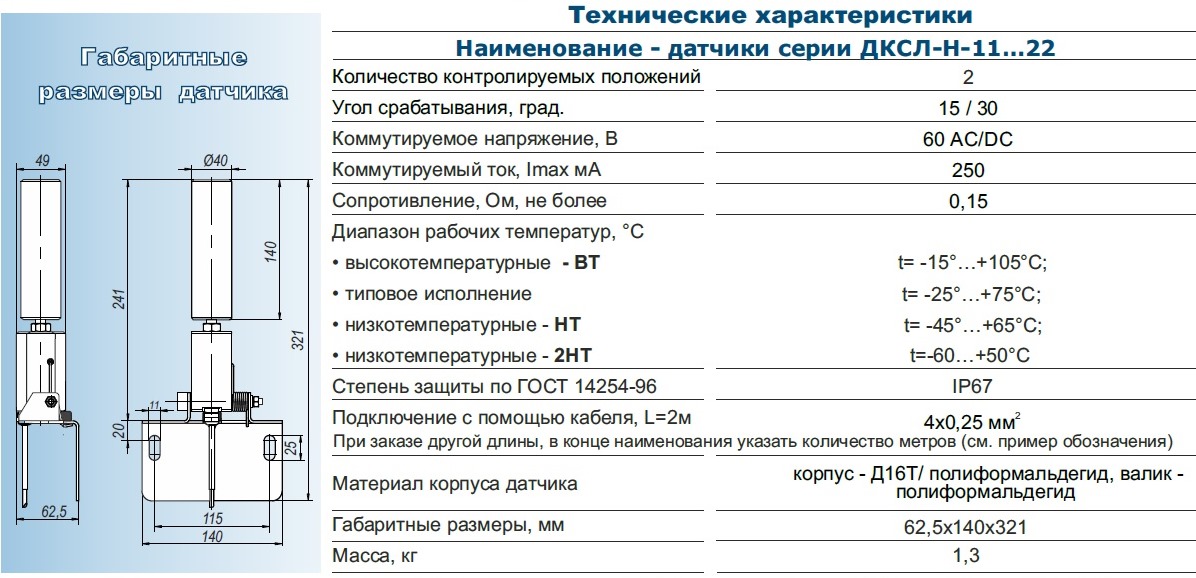

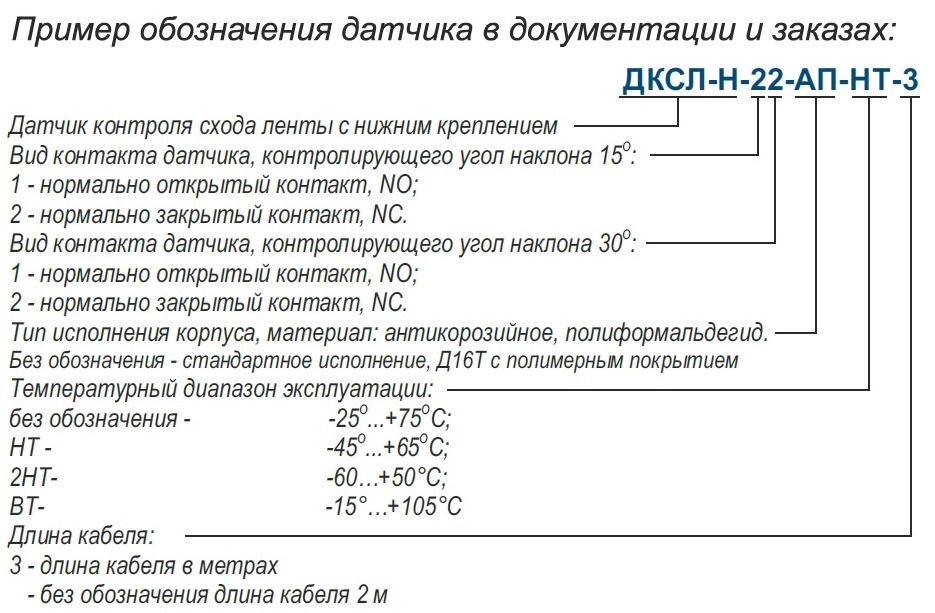

Датчики серий ДКСЛ-Н-11...22 изготавливаются в нескольких модификациях, отличающихся друг от друга материалом корпуса, диапазоном рабочих температур, видом контактов контролирующих угол наклона и длиной кабеля.

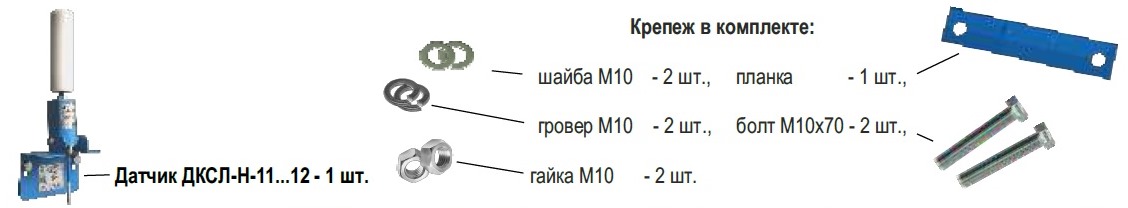

Комплект поставки датчиков серии ДКСЛ-Н-11...22
