Датчики ДКСЛ-Е
|
 |
 |

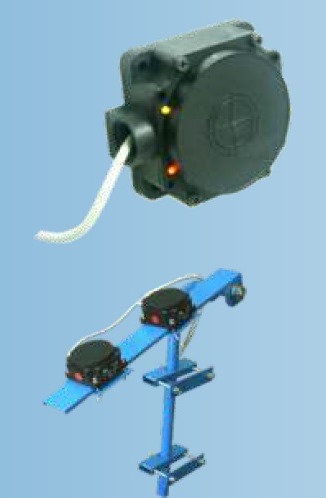

| Возможны два варианта
установки датчиков: Вариант № 1. На установочную платформу (1), закрепленную с одной из сторон конвейера, монтируются два бесконтактных датчика ДКСЛ (2 и 3), имеющих возможность перемещаться вдоль оси платформы. При монтаже датчик (2) устанавливается под лентой конвейера (4), на границе допустимого положения одного края ленты (Sдоп=10% от ширины конвейерной ленты). Датчик (3) устанавливается на границе допустимого положения противоположного края ленты. Выход ленты из чувствительной зоны (6) датчика (2) вызывает изменение его логического сигнала – режим «авария – сход ленты вправо». Вход ленты в чувствительную (6) зону датчика (3) – режим «авария – сход ленты влево». |
 |
| Вариант № 2. На установочные платформы (1 и 2) закрепленные с каждой стороны конвейера, монтируются по одному датчику (3 и 4), под конвейерной лентой, на границе допустимого положения противоположного края ленты. (S=10% от ширины конвейерной ленты). Выход ленты из чувствительной зоны (6) датчика (3) вызывает изменение его логического сигнала – режим «авария – сход ленты». |
 |
|

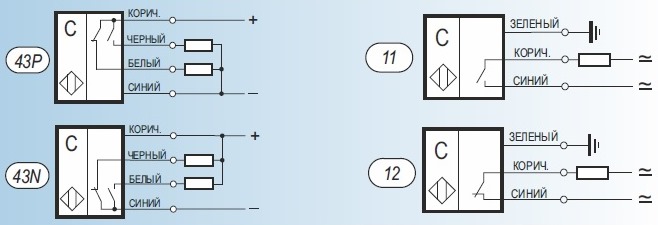

 Схемы подключения датчиков ДСКЛ-Е:

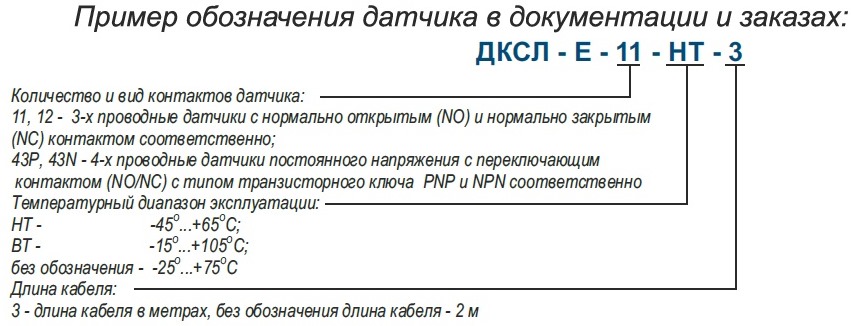

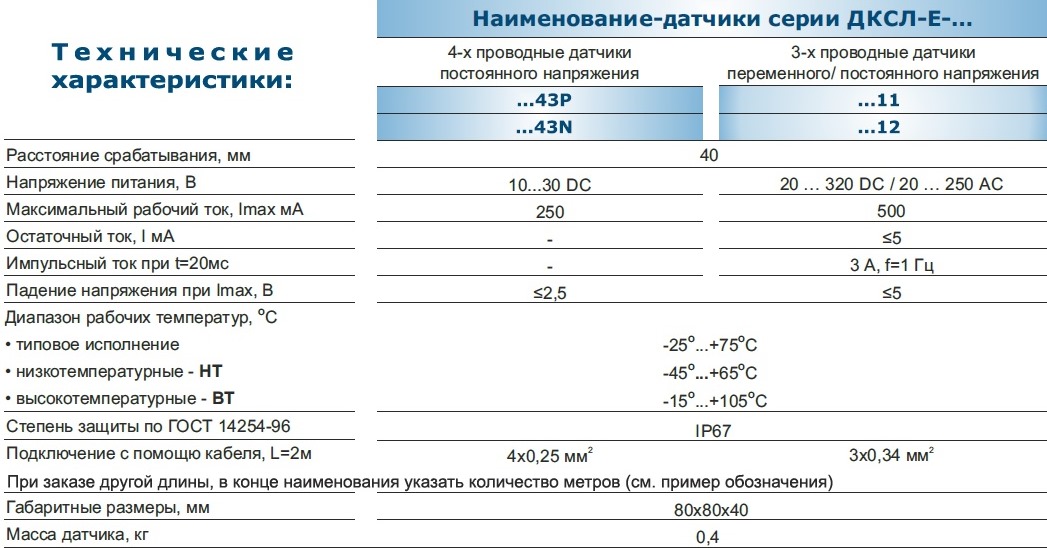

 Датчики серии ДКСЛ-Е-... изготавливаются в нескольких модификациях, отличающихся друг от друга схемой подключения, напряжением питания, диапазоном рабочих температур и длиной кабеля.
 Дополнительное оборудование к датчикам серии ДКСЛ-Е-... - кронштейн №6, масса 2,2 кг:
 |
Сделать заказ и запросить дополнительную информацию по ДКСЛ-Е Вы можете здесь.
